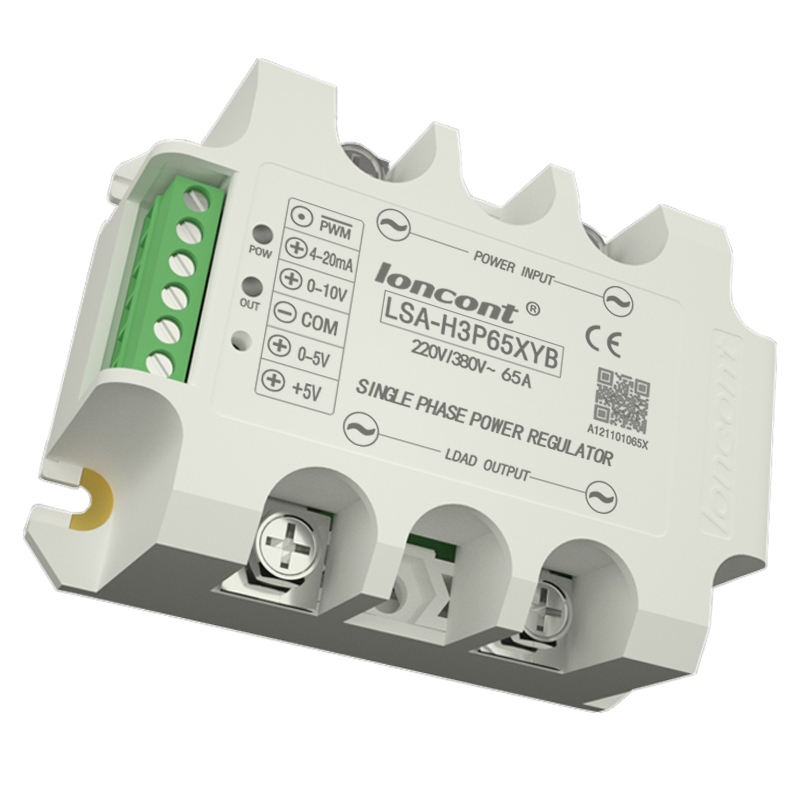

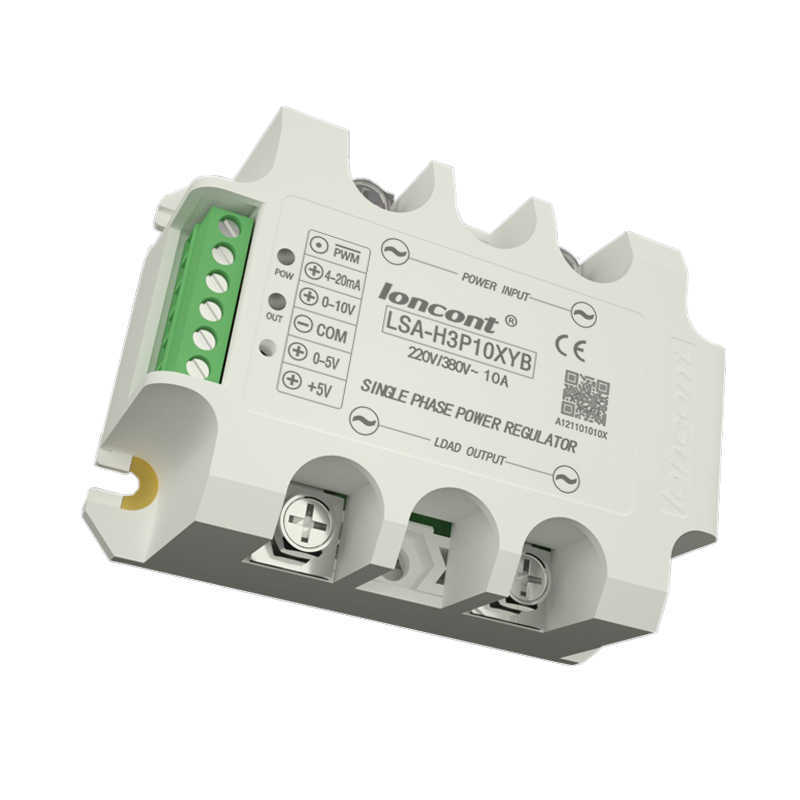

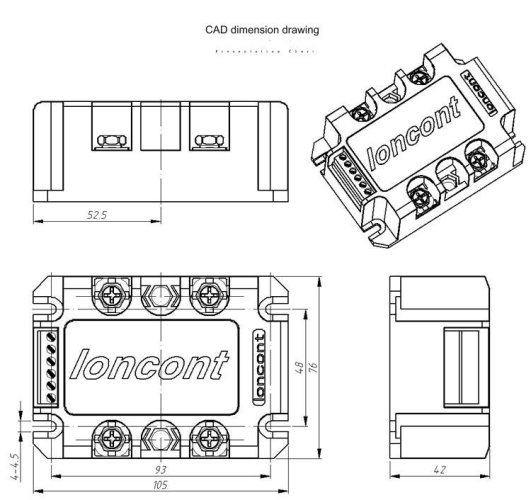

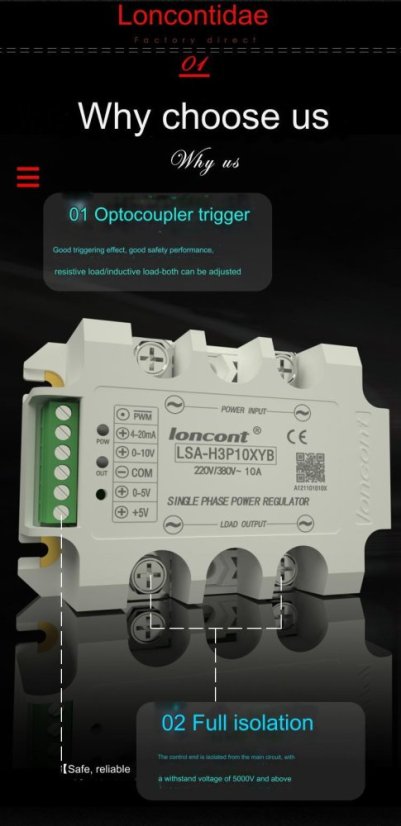

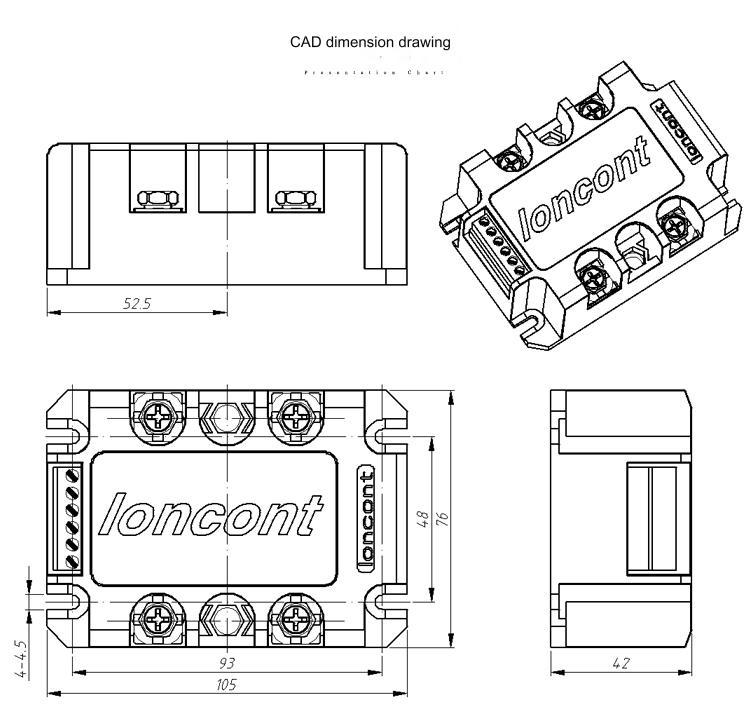

LSA Jednofázový Solid State AC Regulátor Napětí

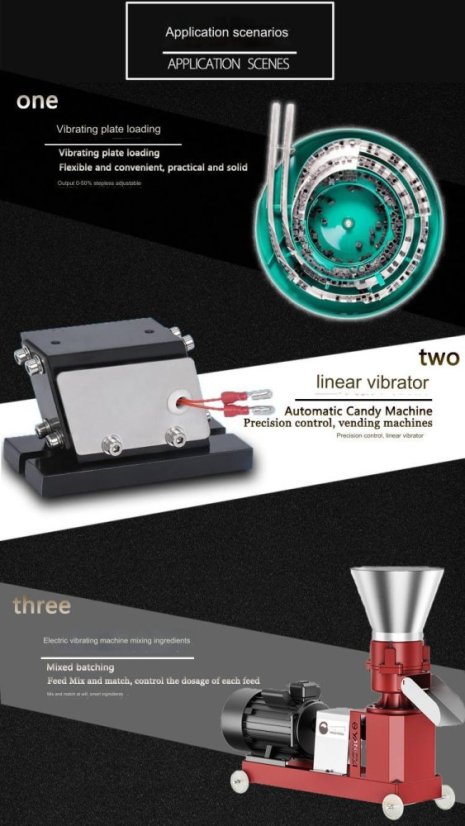

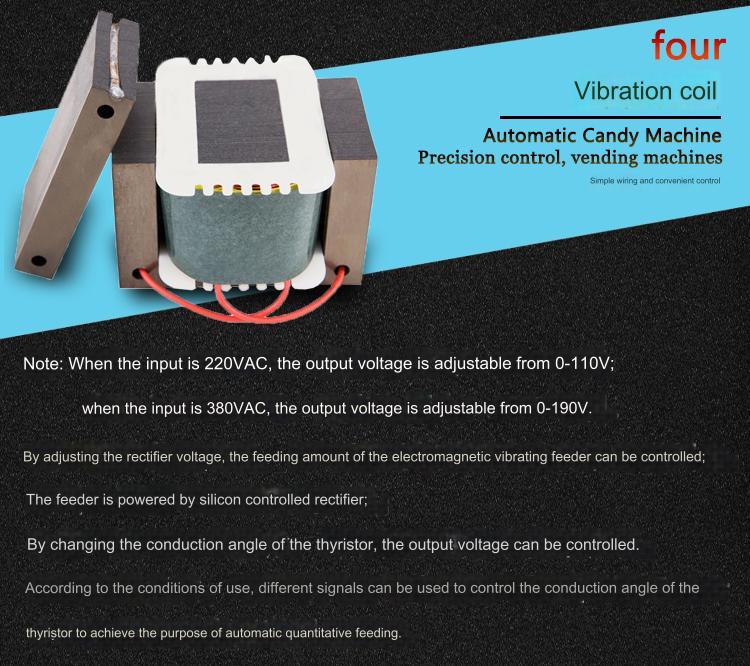

Půlvlnný regulační modul se používá především pro aplikace řízení intenzity vibrací cívek. Tento modul lze využít v zařízeních pro míchání různých surovin, jako jsou cement, čaj, glutamát sodný, krmivo a další směsné materiály. Pomocí regulačního modulu lze řídit intenzitu vibrací elektromagnetického vibrátoru. Čím silnější je vstupní signál modulu, tím vyšší je výstupní napětí a tím větší je amplituda vibrací cívky (vibrátoru).

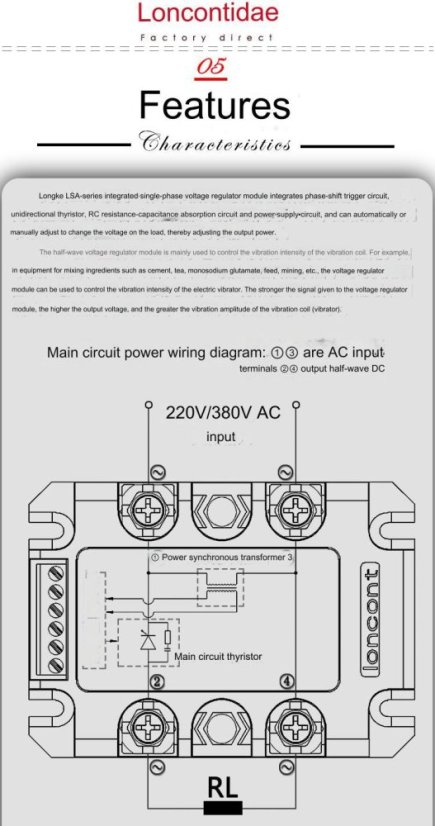

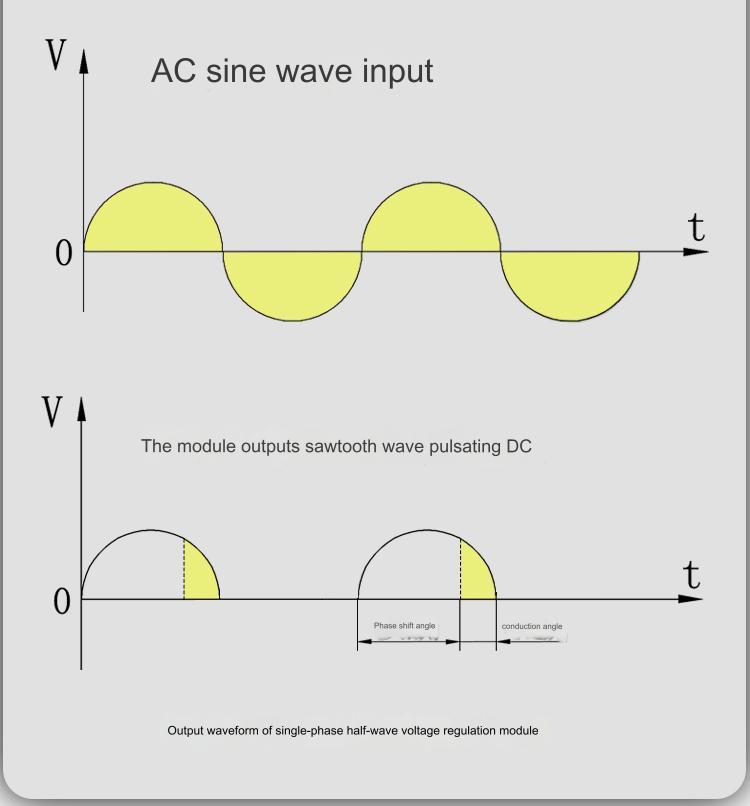

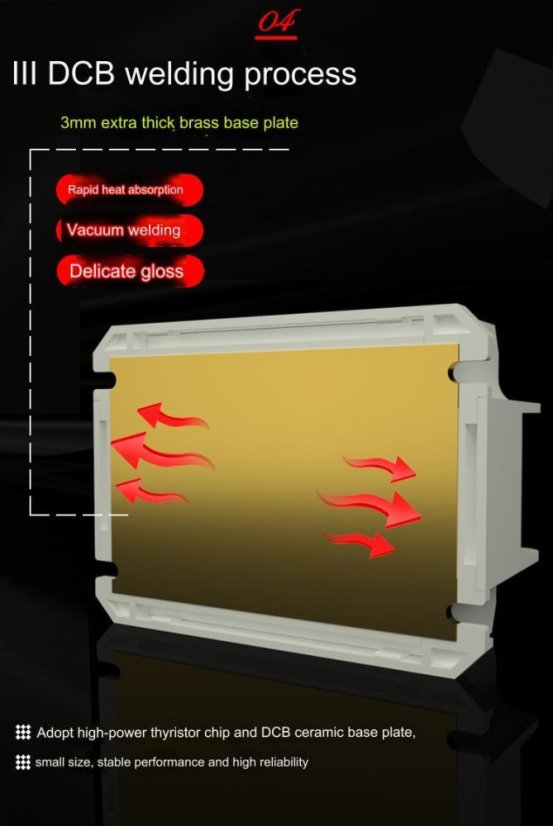

Řada LSA - integrovaný jednofázový regulační modul napětí obsahuje uvnitř integrovaný obvod fázového řízení, jednosměrný tyristor, RC obvod pro absorpci impulzů a napájecí obvod. Automaticky nebo manuálně reguluje napětí na zátěži, a tím upravuje výstupní výkon.

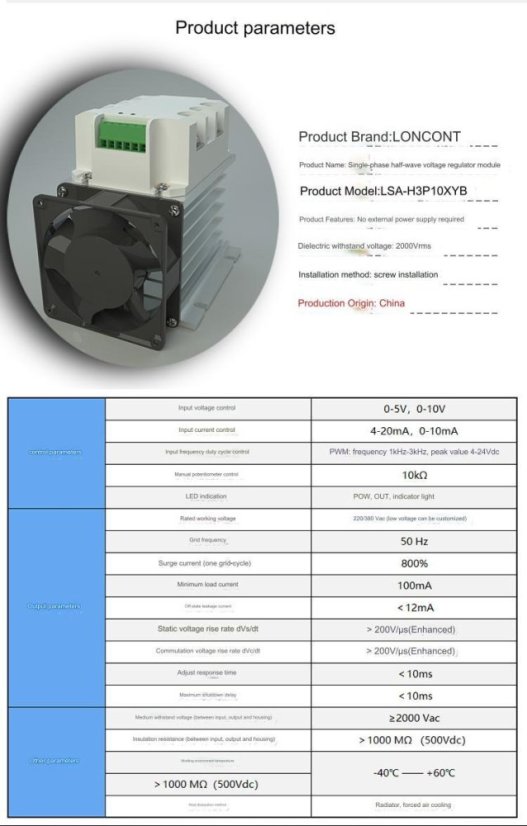

Specifikace řízení a provozu

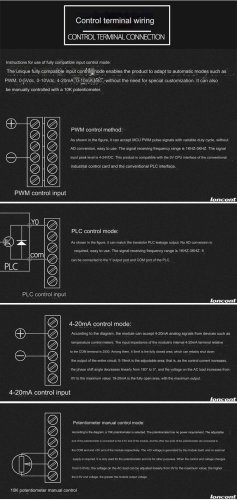

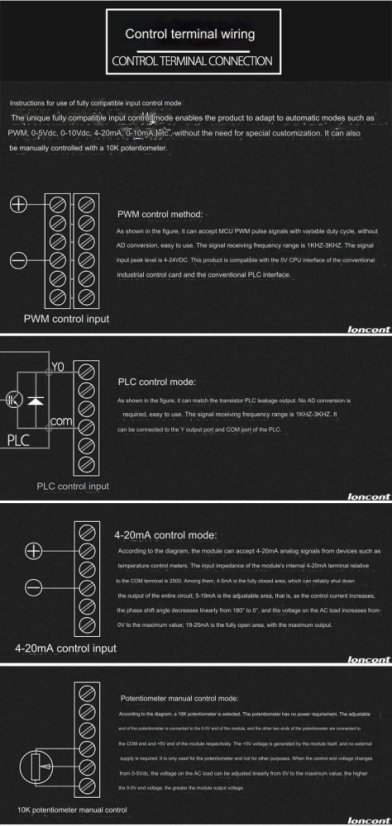

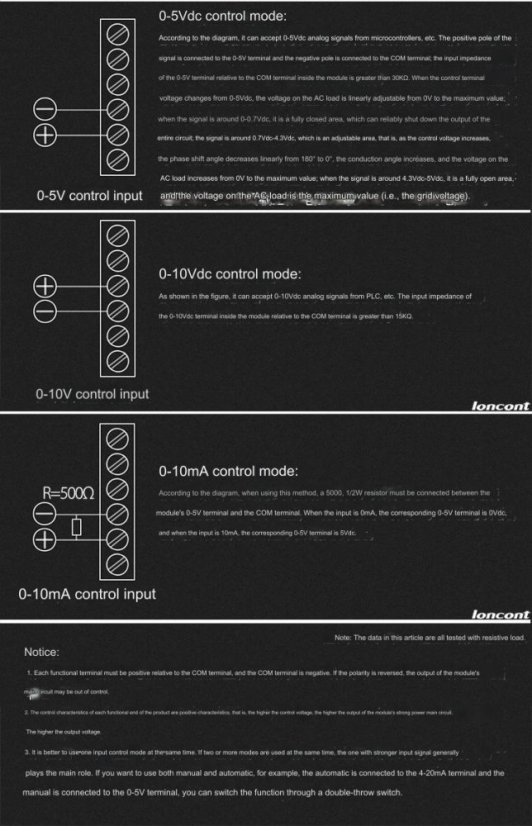

- Řízení vstupního napětí: 0–5 V, 0–10 V
- Řízení vstupního proudu: 4–20 mA, 0–10 mA
- Řízení pomocí PWM: Frekvence 1 kHz–3 kHz, špičkové napětí 4–24 V DC
- Ruční řízení potenciometrem: 10 kΩ
- LED indikátory: POW, OUT, kontrolky

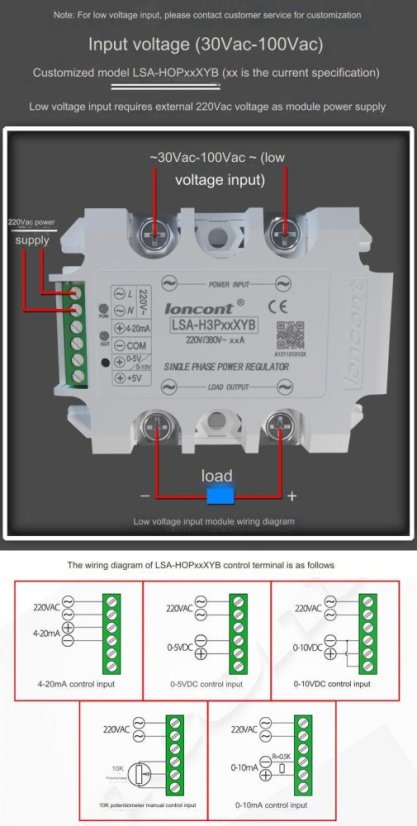

- Jmenovité pracovní napětí: 220/380 V AC (nízké napětí na zakázku)
- Frekvence sítě: 50 Hz
- Přípustný proudový náraz (během jedné periody sítě): 800 %
- Minimální zátěžový proud: 100 mA
- Únikový proud: < 12 mA
- Rychlost nárůstu napětí dV/dt: > 200 V/μs (zesílené provedení)
- Rychlost změny napětí při přepínání dV/dt: > 200 V/ms (zesílené provedení)
- Odezva řízení: < 10 ms
- Maximální zpoždění vypnutí: < 10 ms
- Izolační napětí (mezi vstupem, výstupem a vnějším pláštěm): > 2000 V AC
- Izolační odpor (mezi vstupem, výstupem a vnějším pláštěm): > 1000 MΩ (500 V DC)
Provozní podmínky
- Pracovní teplota prostředí: -40 °C až +60 °C
- Chlazení: Chladič, nucené chlazení vzduchem
Výběr správné specifikace proudu
Aktuální zátěžový proud * koeficient rezervy = specifikace produktu
Koeficient rezervy: U induktivní zátěže je 5násobný.
- Příklad 1: Dvoufázová 380V, 2KW vibrační cívka – proud přibližně 5 A.
Po vynásobení koeficientem rezervy 5 vybereme produkt s proudem 35 A.
- Příklad 2: Jednofázový 220V, 2KW stejnosměrný topný prvek – proud přibližně 9 A.
Po vynásobení koeficientem rezervy 3 vybereme produkt s proudem 35 A.

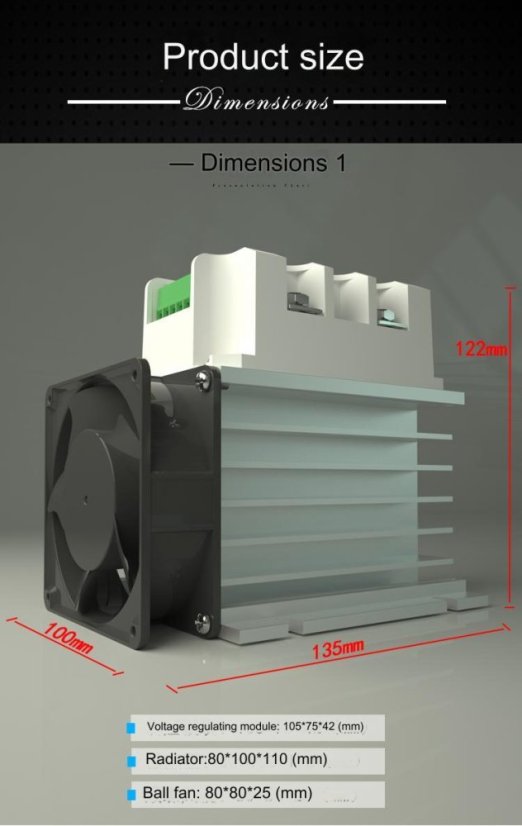

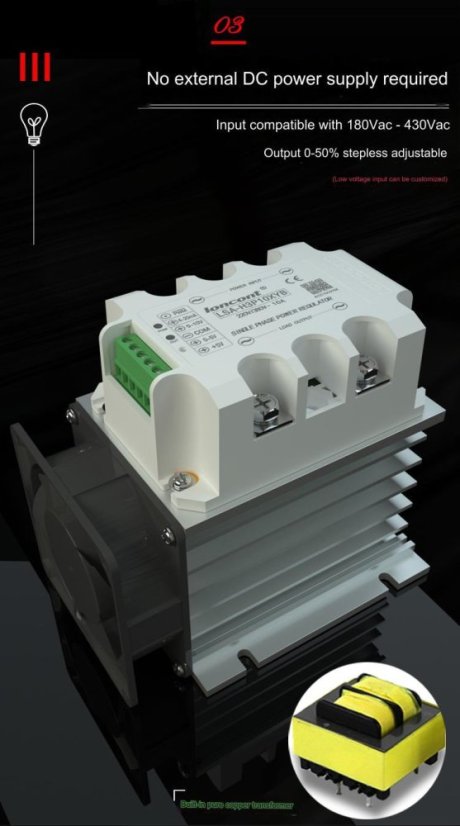

Použití vhodného chladiče a případně chlazení vzduchem
Podmínky chlazení modulu přímo ovlivňují jeho životnost a schopnost odolávat krátkodobému přetížení. Nižší teplota zvyšuje schopnost modulu dodávat proud. Proto je nezbytné použít chladič a v případě potřeby doplnit ventilátor pro chlazení vzduchem. Pokud je k dispozici vodní chlazení, má být upřednostněno.
Na základě našich výpočtů jsme stanovili odpovídající typy chladičů pro různé modely. Doporučujeme použít chladiče a kuličková ložiska od našeho výrobce. Pokud si uživatel pořizuje vlastní, měl by postupovat podle následujících zásad:
- Povrch chladiče musí být rovný, hladký, bez vyvýšenin, prohlubní či otřepů. Povrch chladiče lze nejprve očistit smirkovým papírem a otřít alkoholem, aby byl kontakt dobrý a snížil se tepelný odpor.
- Nanášení teplovodivé pasty: Při instalaci chladiče musí být nanesena teplovodivá pasta nebo použita tepelně vodivá podložka.
- Při vysokých okolních teplotách je nutné zvětšit chladič pro zajištění dobrých provozních podmínek.
- Zajistěte volný prostor kolem chladiče, aby mohl vzduch volně proudit a účinně odvádět teplo.

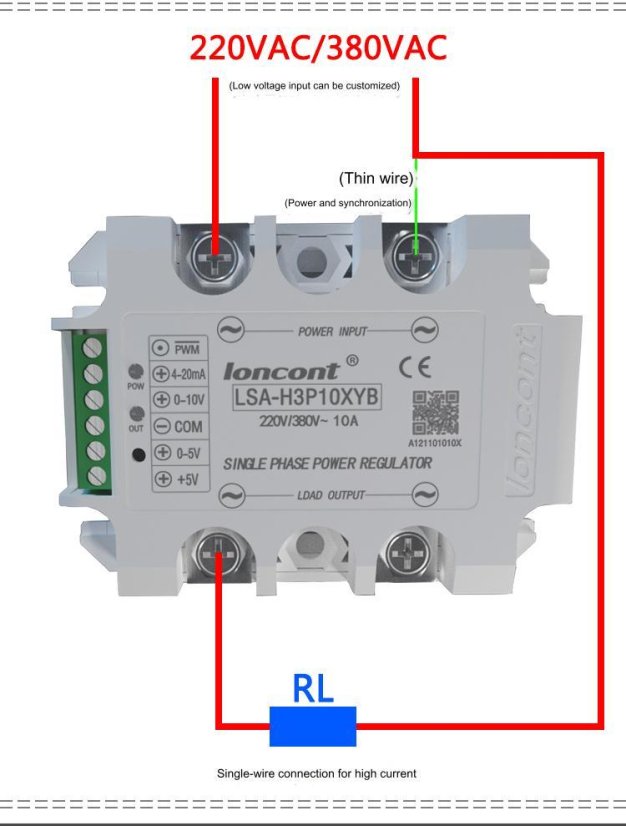

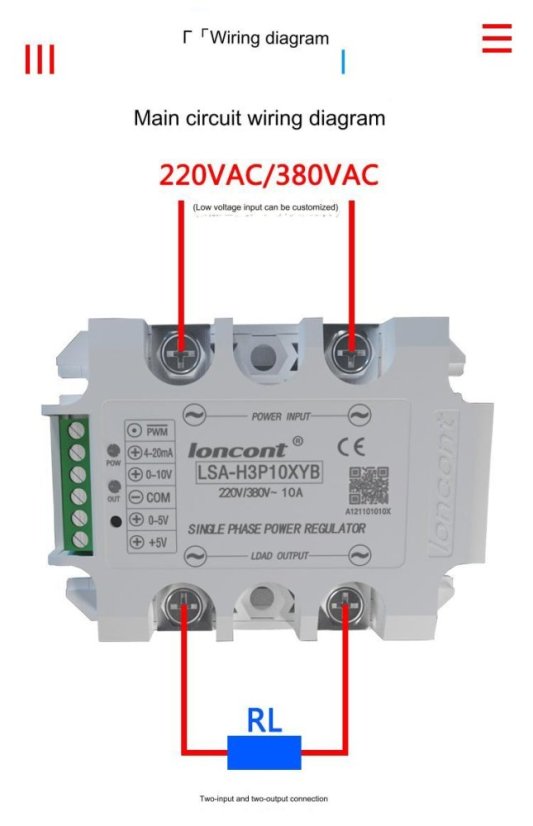

Důležité pokyny pro instalaci a používání
- Ochrana modulu: Doporučujeme na vstupní stranu modulu instalovat rychlý pojistkový odpojovač, který modul ochrání v případě zkratu nebo nadproudu. Obvykle se pojistka vybírá s hodnotou 1,5–2násobku skutečného zatěžovacího proudu.
- Správné upevnění: Všechny šrouby modulu musí být pevně dotaženy a svorkovnice bezpečně připojeny, aby se minimalizovalo sekundární teplo. Na spodní stranu modulu a na chladič by měla být nanesena teplovodivá pasta nebo vložena teplovodivá podložka pro optimální odvod tepla.
- Kontrola po zahřátí: Po prvním zahřátí modulu doporučujeme znovu dotáhnout upevňovací šrouby.
- Uzemnění: Pokud je to potřeba, připojte k chladiči zemnicí vodič.
