PWM regulátor LY-820-3D 180-230V AC/DC 2.5A

PWM regulátor LY-820-3D 180-230V AC/DC 2.5A

Plynulá regulace počtu otáček nízkonapěťových elektromotorů. Tyto motory najdou využití hlavně ve stejnosměrných vrtačkách, modelech aut, pohonech stěračů, tak jako u elektrického nářadí. Vstupní napětí 180-230V AC nebo DC. Výstupní proud od 0 do 2.5A můžete plynule nastavit pomocí dolaďovacího potenciometru.

Specifikace:

• Model: LY-820-3D
• Napájení: 180-230V AC nebo DC
• Regulace napětí: 0.01 - 550W
• Pracovní výkon: 2.5A
• PWM Frekvence: 80kHz
• Klíčovací poměr: 0-100%
• Hodnota potenciometru: 4.7KΩ 2W
• Provedení: Hotový modul
• Rozměry: 110*78* 35mm
• Váha: 180g

Zapojení:

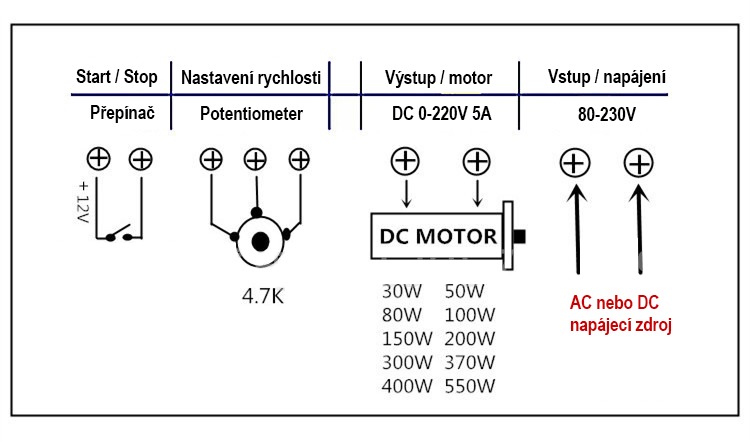

Postup správného zapojení naleznete v níže uvedeném schématu! Pozor, při nesprávném zapojení může dojít k poškození regulátoru a k zániku záruky.

Během provozu regulátoru je přísně zakázáno přepínat otáčení vpřed a vzad. Pokud potřebujete přepínat mezi chodem dopředu a zpětným chodem, můžete přepnout polohu vodičů kotvy. Před přepnutím musí být vypnut příkon regulátoru, nebo musí být vypnut potenciometr a před přepnutím na zpětný chod lze motor zcela zastavit. Nezapomeňte před otočením směru vypnout regulátor!

Z důvodu bezpečnosti a životnosti regulátoru věnujte pozornost následujícímu: časté startování a zastavení, nesprávný chod spínače dopředu a dozadu, chodu při přetížení, příliš dlouhému zastavení motoru a včasnému vypnutí napájení. Regulátor může pohánět pouze stejnosměrné kartáčové motory nebo odporové zátěže a nelze jej použít pro spínání napájecího zdroje.

V případě častého spouštění a zastavování neinstalujte spínač start-stop na výstupní svorku M+M-, protože není odpojen příkon pohonu. Počáteční proud při spuštění je vysoký a časté a rychlé starty a zastavení mohou poškodit prvek regulace napětí. Pozor, častý start-stop je nesprávným způsobem ovládání motoru, regulátor je vybaven funkcí měkkého rozběhu/startu. Stejného efektu lze dosáhnout ručně pomocí potenciometru, který zastaví a poté nastaví spuštění.

Obsah balení:

1x LY-820-3D regulátor

1x Potenciometr 4.7KΩ 2W

Není stavebnice!
