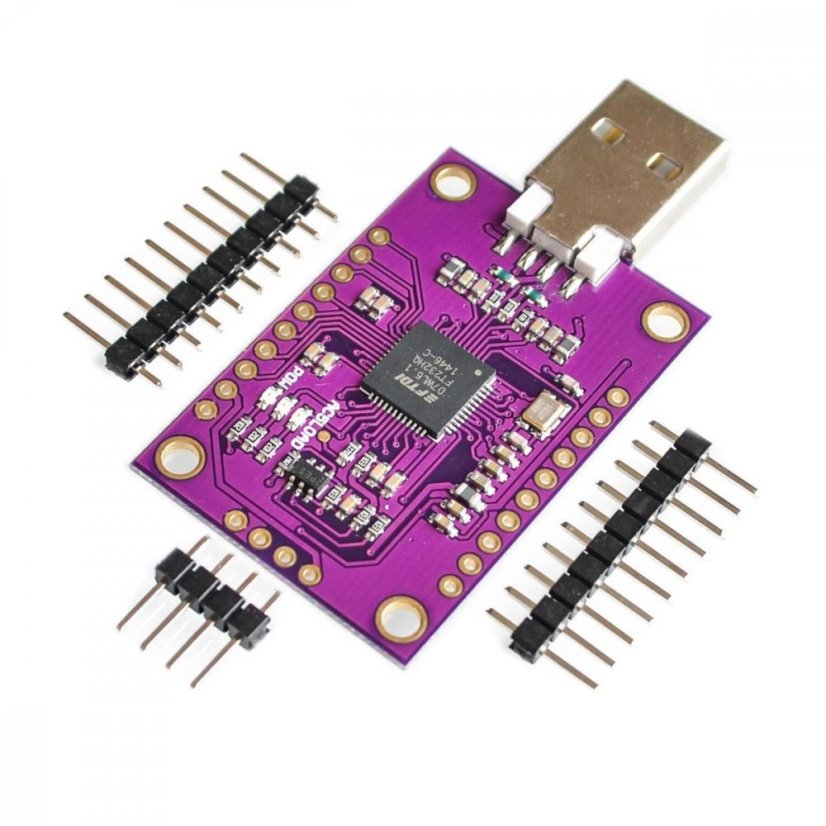

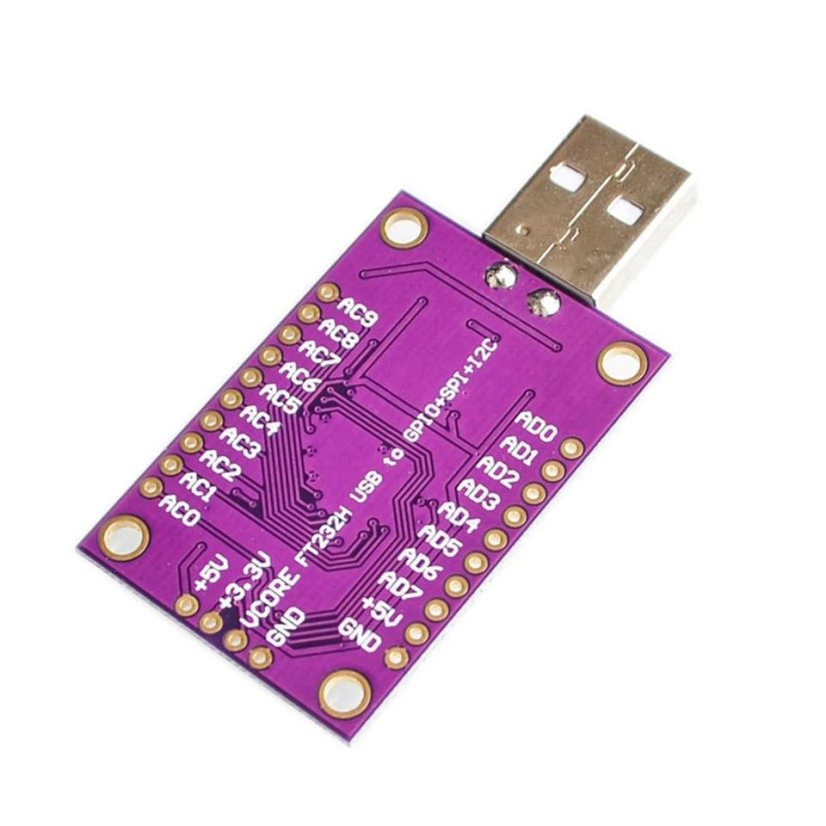

MCU FT232H USB převodník na UART, JTAG, SPI a I2C
MCU FT232H USB převodník na UART, JTAG, SPI a I2C
MCU FT232H je jednočipový USB 2.0 Hi-Speed (480 Mb/s) na UART/FIFO IC. Má schopnost být konfigurován v různých průmyslových standardních sériových nebo paralelních rozhraních.
Vlastnosti:
- Jednočipový USB na sériové / paralelní porty s různými konfiguracemi.
- Celý USB protokol je zpracováván na čipu. Není třeba specifického programování firmwaru USB.
- Kompatibilní s USB 2.0 Hi-Speed (480 Mbits/sek) a Full Speed (12 Mbits/sek).
- Víceprotokolový synchronní sériový motor (MPSSE) pro zjednodušení návrhu synchronního sériového protokolu (USB na JTAG, I2C, SPI (MASTER) nebo bit-bang).
- Datová přenosová rychlost UART až 12Mbaud. (Datová rychlost RS232 je omezena externím převodníkem úrovně).
- USB na asynchronní 245 FIFO mód pro datovou přenosovou rychlost až 8 Mbyte/s.
- USB na synchronní 245 paralelní FIFO mód pro přenosy až 40 Mbyte/s.
- Podporuje proprietární poloduplexní FT1248 rozhraní s konfigurovatelnou šířkou, obousměrným datovým sběrnicí (1, 2, 4 nebo 8 bitů šířky).
- CPU styl FIFO interface mód zjednodušuje návrh CPU interface.
- Rychlá možnost sériového rozhraní.
- FTDI’s royalty-free Virtual Com Port (VCP) a Direct (D2XX) ovladače eliminují potřebu vývoje USB ovladače ve většině případů.
- Nastavitelný časový limit příjmového bufferu.
Aplikace:
-
Jednočipový USB na UART (RS232, RS422 nebo RS485)
-
USB na FIFO
-
USB na FT1248
-
USB na JTAG
-
USB na SPI
-
USB na I2C
-
USB na Bit-Bang
-
USB na rychlé sériové rozhraní
- USB na cílové rozhraní CPU (jako paměť)
FT232H datový list: https://www.ftdichip.com/Products/ICs/FT232H.htm
