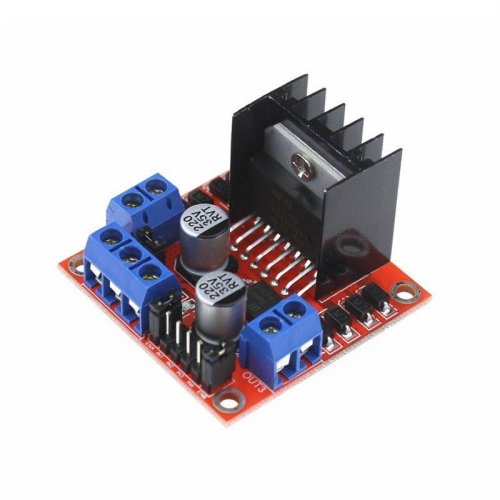

MD-L298N Řadič Motoru 2A 7V-30V

MD-L298N 2Amp 7V-30V L298N Řadič Motoru / Ovladač pro Krokové Motory (2 Kanály)

Pokud hledáte levný motor driver, kterým lze ovládat dva malé stejnosměrné kartáčové motory nebo jeden krokový motor, jste na správném místě. Podívejte se na tento levný motor driver založený na L298.

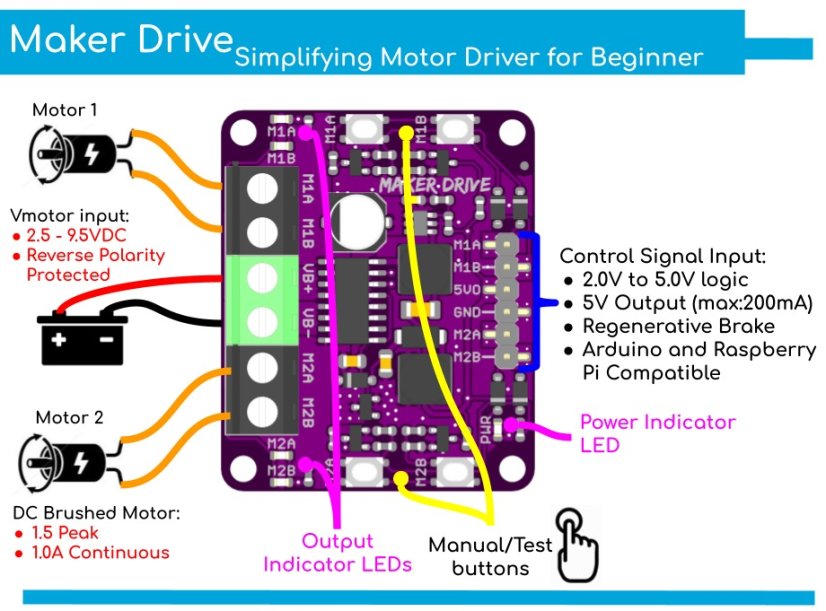

Poznámka: Možná se budete chtít podívat na nejnovější Maker Drive, což je dobrá alternativa pro váš projekt :) Maker Drive je dvoukanálový motor driver s ochranou proti přepólování a stabilním výstupem 5V (max. 200 mA) pro napájení ovladače.

Je kompatibilní s Arduino, CT-UNO, Maker-UNO, Raspberry Pi a mnoha dalšími řídicími deskami, protože je založen na TTL logice (0 až 5V). Poskytuje kontrolu nad:

• zapnutím,
• zastavením,
• brzdou,
• směrem,
• a rychlostí

vašeho motoru. Maximální proudový výkon je až 2A (špička) na motor. Deska je také zabudovaná ve flyback / back EMF diodách. Pokud jej napájíte >20VDC a povolíte na desce 5V regulátor, může dojít k zahřátí, je to však zcela normální.

Který motor je vhodný pro tento motor driver? Motor, který splňuje následující podmínky:

• Stejnosměrný kartáčový motor se dvěma svorkami
• Provozní napětí: 7V až 30VDC
• Jmenovitý proud je ≤ 1,0 A
• Špičkový proud je ≤ 2,0 A
• Nebo krokový motor se 4 vodiči (bipolární)

Vlastnosti:

• Dvoukanálový motor driver pro stejnosměrný kartáčový motor
• Může také pohánět bipolární krokový motor
• 1A nepřetržitý proud na kanál (2A špička)
• Vmotor: 7V až 30VDC
• Rozměry: 5,5 cm x 4,4 cm x 2,7 cm
• Obsahuje:
  • Svorky pro Vmotor, GND a 5V
  • Výstupní svorky A a B pro motor
  • Chladič namontovaný s L298 pro lepší odvod tepla
  • Flyback EMF diody
  • Připojení pro IN1, IN2, IN3 a IN4
  • 5V regulátor napětí
• Kompatibilní s Arduino, Raspberry Pi, ale bude vyžadovat ruční zapojení.

Dokumentace:

• L298 Datasheet
• Check out tutorial from instructables

Datasheet: https://www.cytron.io/p-2amp-7v-30v-l298n-motor-driver-stepper-driver-2-channels

Obsah balení:

• 1 x L298N deska
