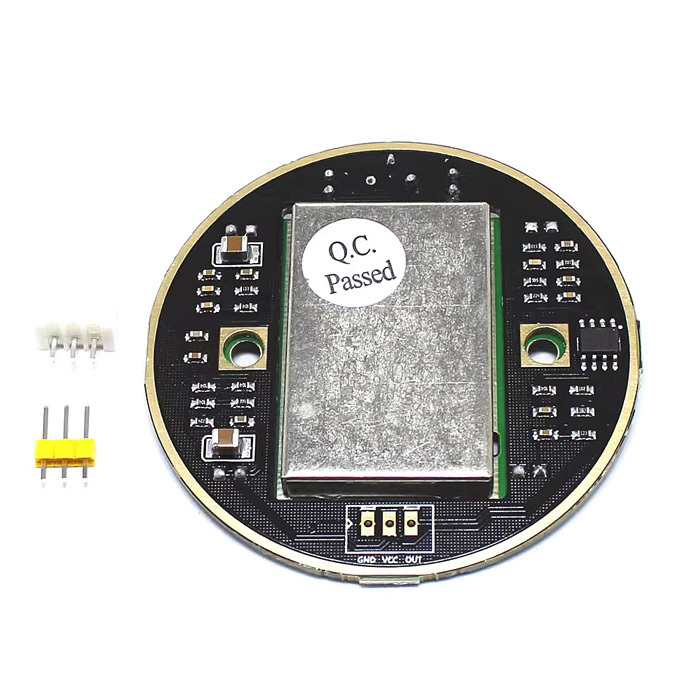

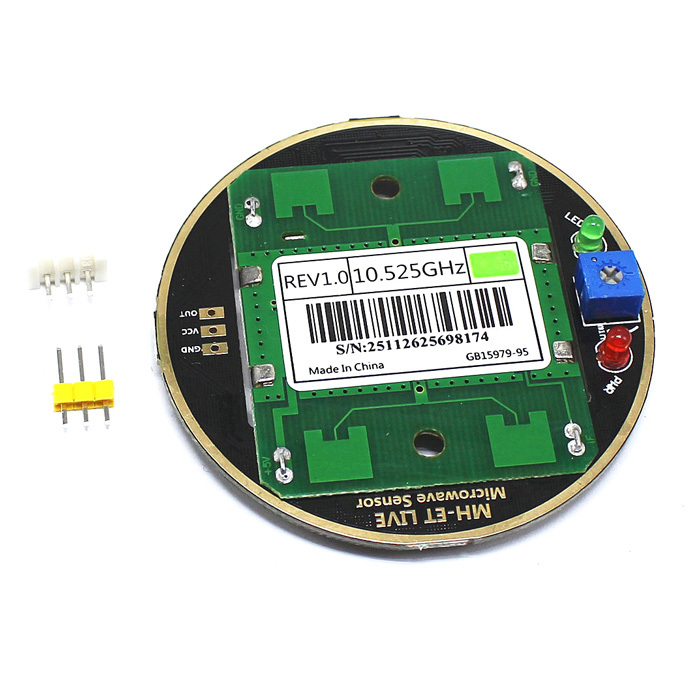

MH-ET Live HB100 10.525GHz Doppler radarový mikrovlnný senzor


Vysoce přesný Doppler radarový mikrovlnný senzor s detekčním rozsahem 2-16m. Více

Výrobce: NEVEN Kód produktu: 13008 Doprava a platba

245 Kč s DPH

Skladem méně než 5ks
ks
(2 ks na skladě)

Vysoce přesný Doppler radarový mikrovlnný senzor s detekčním rozsahem 2-16m. Více

Výrobce: NEVEN Kód produktu: 13008 Doprava a platba

MH-ET Live HB100 10.525GHz Doppler radarový mikrovlnný senzor





Specifikace:

  • Model: MH-ET Live HB100
  • Pracovní napětí: 5V±0,25V
  • Pracovní proud (CW): max. 60 mA, typicky 37 mA
  • Rozměry: 61,2 x 61,2 mm
  • Spouštěcí parametry:
    • Detekční vzdálenost: 2-16m plynule nastavitelná (minimální dosah 2m, maximální dosah 16m)
    • Vysílací frekvence: 10,525 GHz
    • Přesnost nastavení frekvence: 3MHz
    • Výstupní výkon (min): 13dBm EIRP
    • Harmonické vyzařování: <-10dBm
    • Průměrný proud (5%DC) : 2mA typ.
    • Šířka pulzu (min.): 5uSec
    • Pracovní cyklus (min.): 1 %
  • Parametry příjmu:
    • Citlivost (poměr S/N 10dB) 3Hz až 80Hz Šířka pásma: -86dBm
    • 3Hz až 80Hz šířka pásma rušení 10uV
    • Zisk antény: 8dBi
    • Vertikální šířka paprsku 3dB: 36 stupňů
    • Horizontální rovina 3dB šířka paprsku: 72 stupňů Popis kolíku



Použití:

  • Automatické otevírání dveří
  • Bezpečnostní alarm do domácnosti, auta apod.
  • Varování před kolizí
  • Monitoring provozu

Balíček obsahuje jeden Doppler radarový mikrovlnný senzor.





MH-ET Live HB100 10.525GHz Doppler radarový mikrovlnný senzor

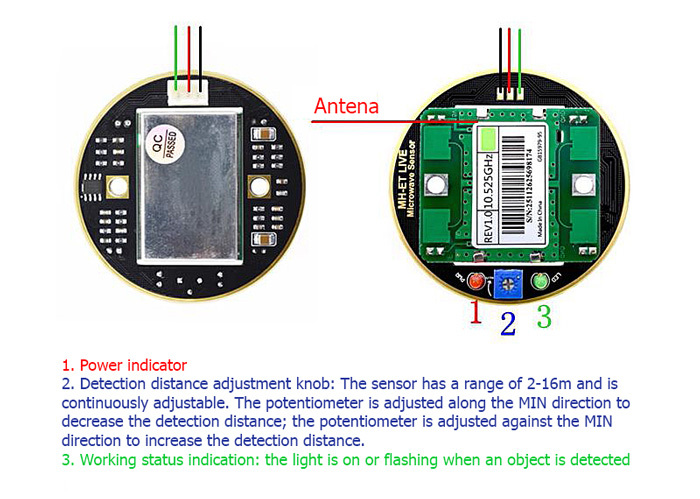

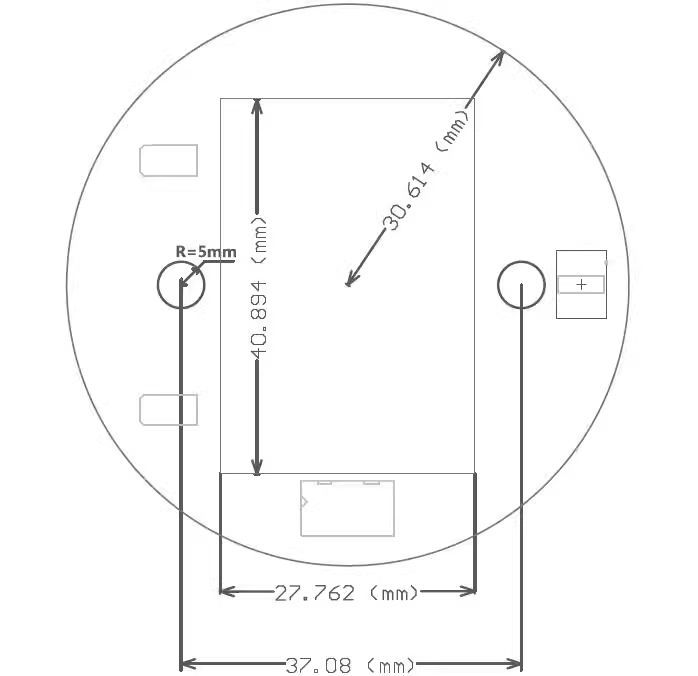

Rozměry:

MH-ET Live HB100 10.525GHz Doppler radarový mikrovlnný senzor

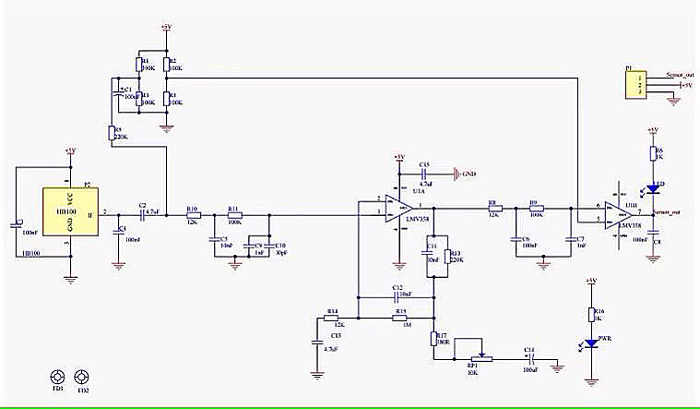

Schémata:

MH-ET Live HB100 10.525GHz Doppler radarový mikrovlnný senzor

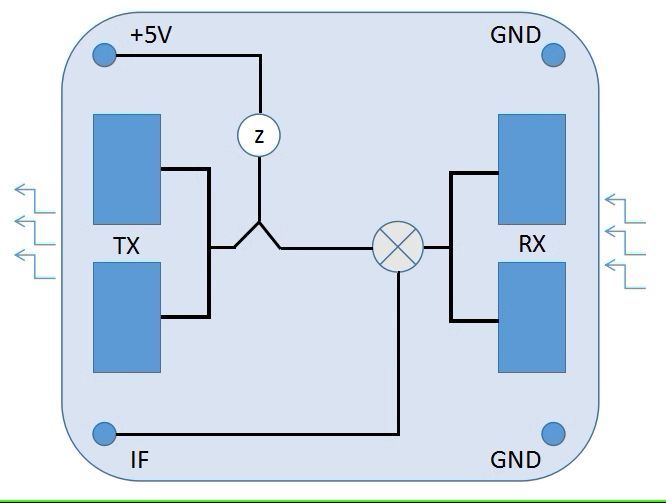

Popis antény:



MH-ET Live HB100 10.525GHz Doppler radarový mikrovlnný senzor

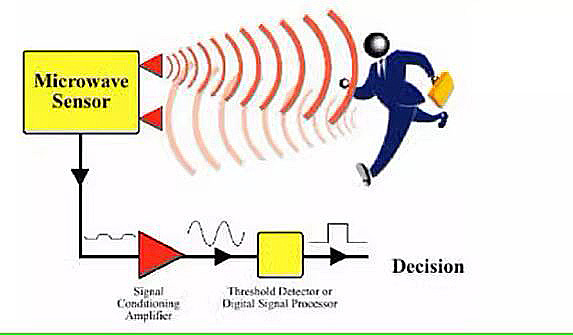

Schémata zpracování signálů:



MH-ET Live HB100 10.525GHz Doppler radarový mikrovlnný senzor

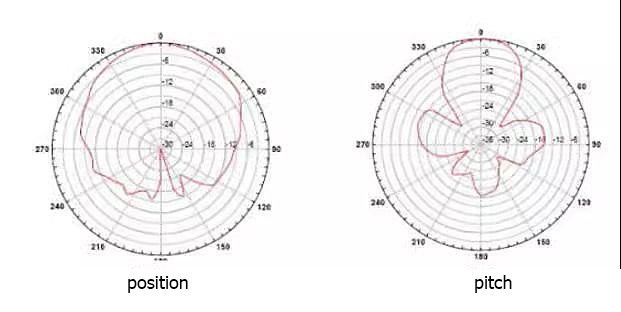

Schéma rozsahu detekce signálu:

Níže uvedený obrázek je diagram rozsahu snímání mikrovlnného signálu. Detekční úhel: úhel detekce ve směru rovnoběžném s anténou (azimut) je 72° a úhel detekce ve směru kolmém k anténě (pitch) je 36°



MH-ET Live HB100 10.525GHz Doppler radarový mikrovlnný senzor

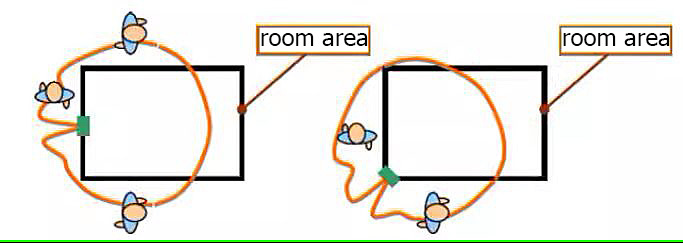

Falešně pozitivní diagram

Obrázek níže ukazuje falešný poplach při instalaci v blízkosti zdi. Mikrovlny mají schopnost pronikat stěnami budov, a když mikrovlny unikající ze stěn ovlivní pohybující se cíle mimo opevněnou oblast, může to způsobit falešné poplachy.
Při instalaci tohoto typu sondy by mělo být místo instalace pečlivě vybráno, aby se zabránilo falešným poplachům.



MH-ET Live HB100 10.525GHz Doppler radarový mikrovlnný senzor
