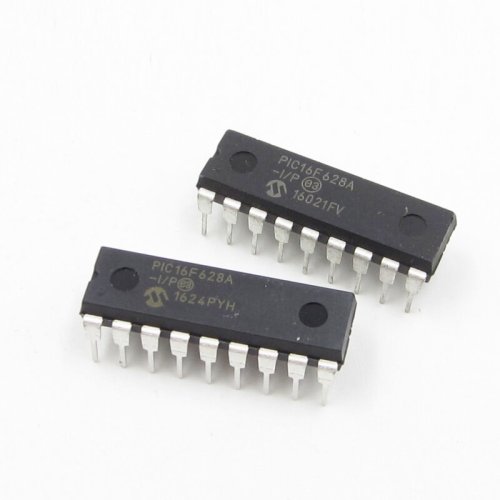

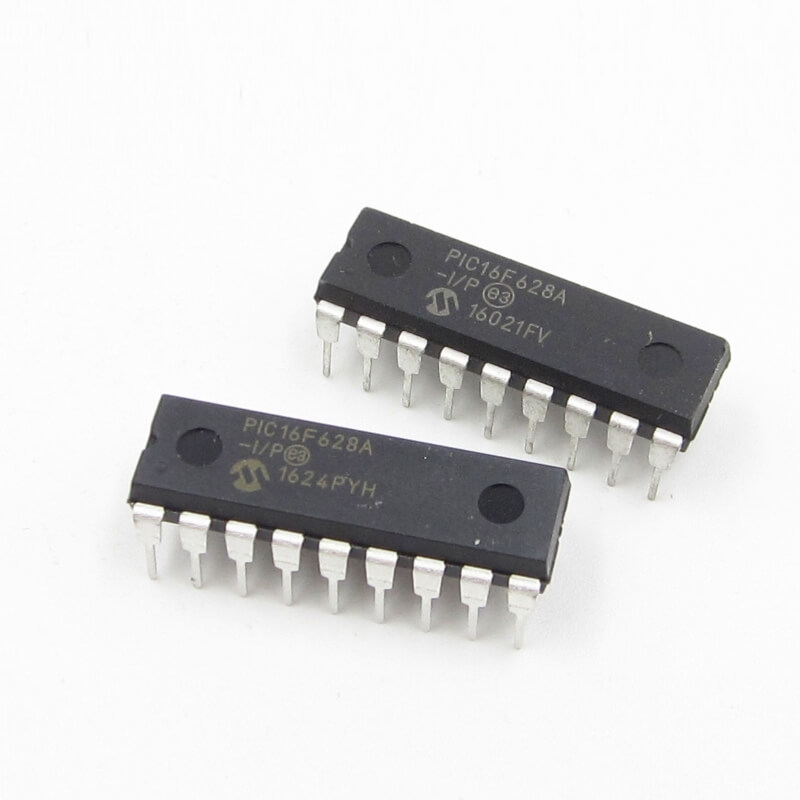

Mikroprocesor PIC16F628A-I/P DIP-18

Tento výkonný mikroprocesor (vykonání instrukce o délce 200 nanosekund) je snadno programovatelný (pouze 35 jednoslovných instrukcí) a je založen na technologii CMOS FLASH. Vysoká architektura Microchip PIC® je zabudována do obalu s 18 piny a je zpětně kompatibilní s zařízeními PIC16F628, PIC16C62XA, PIC16C5X a PIC12CXXX. PIC16F628A disponuje interním oscilačním kmitočtem 4 MHz, pamětí EEPROM o velikosti 128 bajtů, funkcí zachycení/porovnání/PWM, USART, 2 komparátory a programovatelným napěťovým referenčním zdrojem, což jej činí ideálním pro aplikace na analogové/integrované úrovni v oblasti automobilového průmyslu, průmyslových zařízení, domácích spotřebičů a spotřebitelských aplikací.

Vlastnosti:

• Programování při nízkém napětí
• Nízkorychlostní režim hodin
• Programovatelný BOR
• Interní oscilační kmitočet 4 MHz
• Programovatelný VREF
• 128 bajtů EEPROM
• Paměť dat
• ICD
• Typ paměti programu Flash
• Paměť programu (KB) 3.5
• Rychlost CPU (MIPS) 5
• Bajtů RAM 224
• Data EEPROM (bajty) 128
• Digitální komunikační periferie 1-UART, 1-A/E/USART,
• Periferie Capture/Compare/PWM 1 CCP
• Časovače 2 x 8-bit, 1 x 16-bit
• Komparátory 2
• Teplotní rozsah (C) -40 až 125
• Provozní rozsah napětí (V) 2 až 5.5
• Počet pinů 18 DIP-18
• Výrobce: neoriginální (klon)

Specifikace:

http://ww1.microchip.com/downloads/en/DeviceDoc/40044G.pdf
