CN3065 Solární nabíjecí modul
CN3065 je řídicí čip pro nabíjení jedné lithium-iontové baterie, který lze napájet solárním panelem. Obsahuje integrovaný výkonový tranzistor a nevyžaduje externí rezistor pro měření proudu ani blokovací diodu. Interní 8bitový převodník automaticky upravuje nabíjecí proud podle výstupní schopnosti vstupního napětí, čímž umožňuje maximální využití energie z omezených zdrojů, jako jsou solární panely.

Vyžaduje minimum externích součástek, splňuje USB normy a je ideální pro přenosná zařízení. Regulace teploty zabraňuje přehřátí čipu. Konstantní napětí pro nabíjení je 4,2 V a lze ho upravit externím odporem. Nabíjecí proud je nastaven externím odporem. Při ztrátě vstupního napětí přejde čip do spánkového režimu s odběrem menším než 3µA. Funkce zahrnují detekci nízkého napětí, automatické obnovení nabíjení, sledování teploty baterie a indikaci stavu.

Specifikace:

• Vstupní napětí: 4.4V–6V

• Max. nabíjecí proud: 500mA

• Teplota: -40°C až 85°C

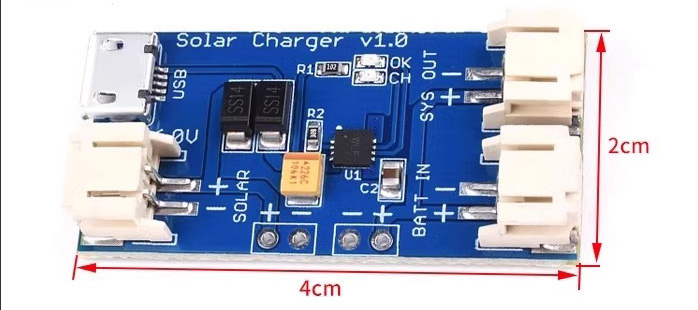

• Rozměry: 2cm x 4cm

• Konektor PH2.0X2P

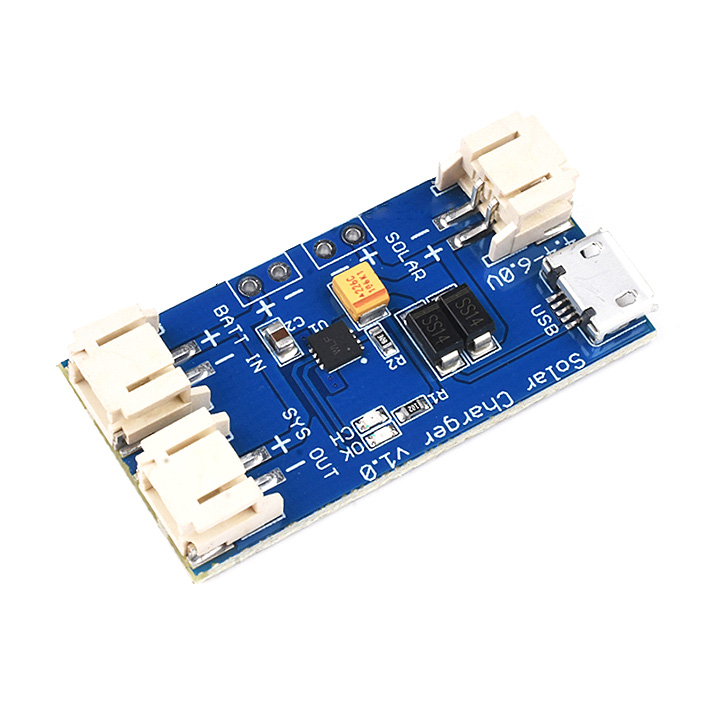

Zapojení:

• SOLAR: levé piny – připojení solárního panelu

• BATT IN, SYS OUT: pravé piny – připojení baterie a zátěže

• MicroUSB: alternativní napájecí vstup

Návod k použití:
Primárním zdrojem při nabíjení je externí napájení. Pokud odběr zátěže převýší nabíjecí proud, energie se bere i z baterie. Při malém odběru se baterie dobije úplně.

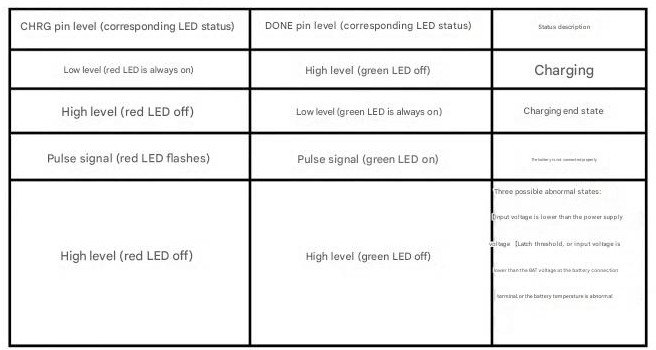

LED/Pin indikace:

• CHRG nízký (červená LED svítí): Nabíjení

• DONE nízký (zelená LED svítí): Nabito

• Pulzy: chyba nebo neobvyklý stav

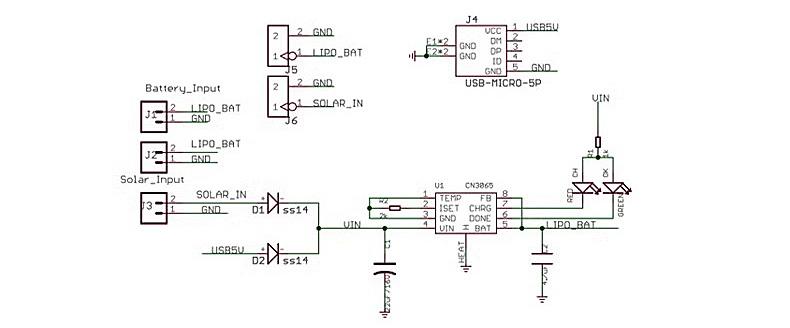

Příklad s dvojím napájením:
CN3065 lze napájet z více zdrojů současně. První zdroj má přednost. MOSFET M1 brání zpětnému toku. D1 brání ztrátě energie odporem 1kΩ. Zdroj 1 připojte k silnějšímu napájení.
