80GHz mmWave senzor hladiny kapalin – dosah 40 m, UART

mmWave – 80GHz senzor pro detekci hladiny kapalin (40 metrů, UART)

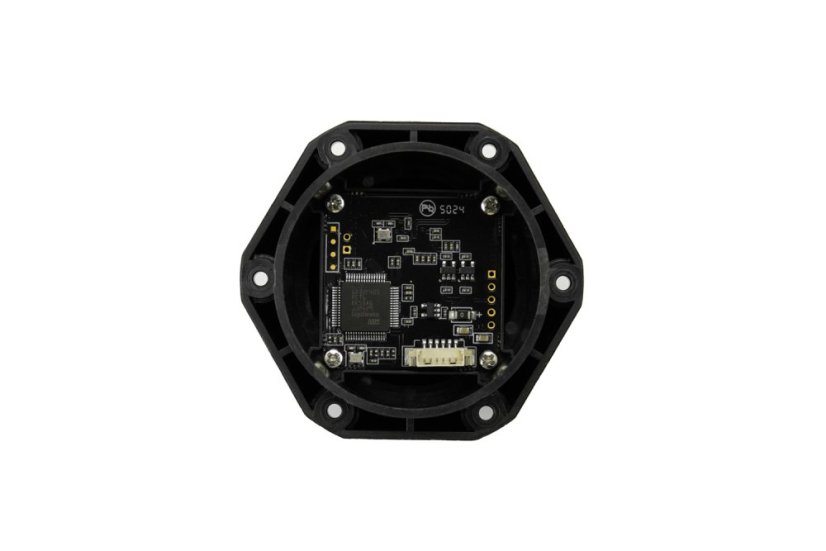

Tento 80GHz milimetrový vlnový senzor je vysoce výkonný radarový modul navržený pro přesné, bezkontaktní měření hladiny kapalin. Pracuje na principu FMCW radaru (Frequency Modulated Continuous Wave), díky kterému poskytuje vysoce přesná měření na velkou vzdálenost. Mezi hlavní přednosti patří dosah až 40 metrů, výjimečná přesnost na úrovni milimetrů a odolný výkon v náročných podmínkách. Klíčové parametry zahrnují přesnost ±5 mm, úzký vyzařovací úhel ±3° díky předinstalované čočce a komunikační rozhraní UART (Modbus). Je určen pro náročné aplikace, jako je chytré hospodaření s vodou, průmyslové řízení procesů a prevence environmentálních katastrof.

Výjimečný dlouhý dosah a vysoká přesnost

Senzor hladiny poskytuje pozoruhodný rozsah měření od 0,15 m do 40 m, což jej činí vhodným pro monitorování velkých vodních ploch, jako jsou přehrady a řeky, stejně jako hluboké průmyslové nádrže. Tento rozsáhlý rozsah je doplněn vysoce přesným měřením s přesností ±5 mm a rozlišením 1 mm. Tato kombinace zajišťuje spolehlivá a detailní data, která jsou zásadní pro aplikace vyžadující přesné řízení a včasná varování.

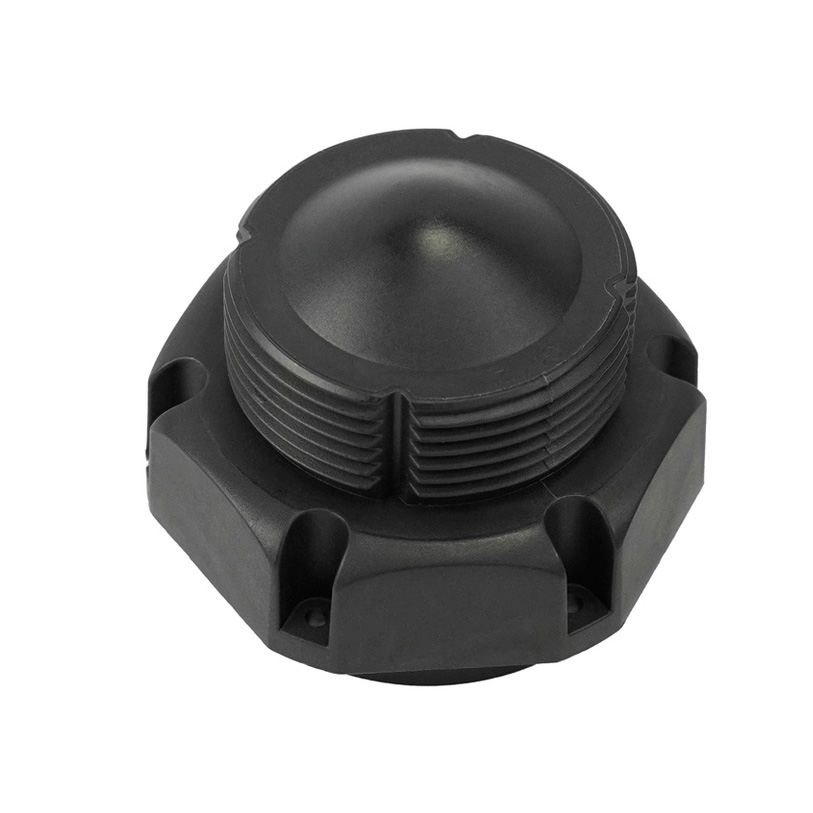

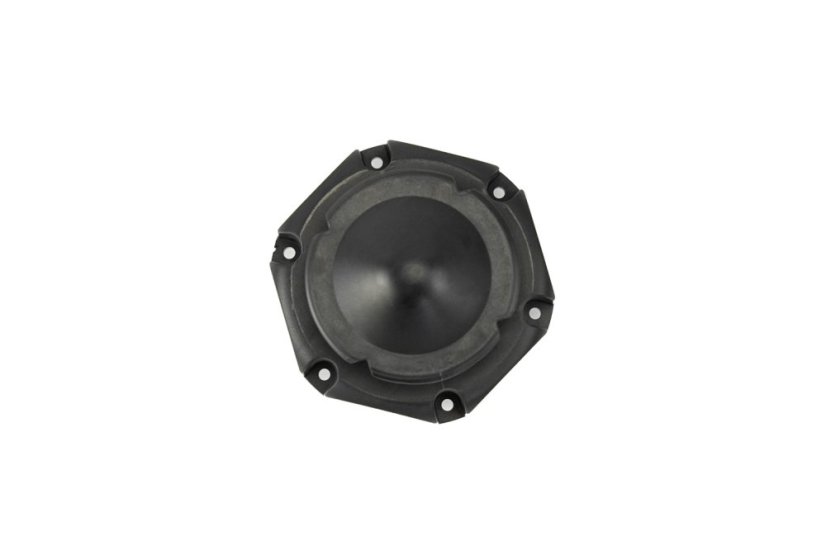

Zaměřená detekce s úzkou paprskovou čočkou

Díky speciálně navržené čočce vysílá radarový modul vysoce soustředěný radarový paprsek s úzkým úhlem ±3°. Toto soustředění energie výrazně zlepšuje směrovost signálu a snižuje rušení od stěn nádrží, míchadel nebo jiných okolních struktur. Výsledkem jsou stabilnější a přesnější údaje, i v komplikovaných nebo stísněných prostorech, a senzor tak měří pouze zamýšlený povrch kapaliny.

Robustní výkon s pokročilou FMCW technologií

Díky FMCW modulaci vykazuje mmWave senzor vynikající odolnost vůči environmentálnímu rušení. Jeho výkon není ovlivněn teplotními výkyvy, změnami tlaku, mlhou, párou či prachem. Integrovaný anti-interferenční algoritmus navíc zajišťuje stabilní provoz v prostředích se silnými odrazy nebo více cíli. Tato robustnost z něj činí spolehlivé řešení pro venkovní instalace a náročné průmyslové podmínky, kde jiné technologie selhávají.

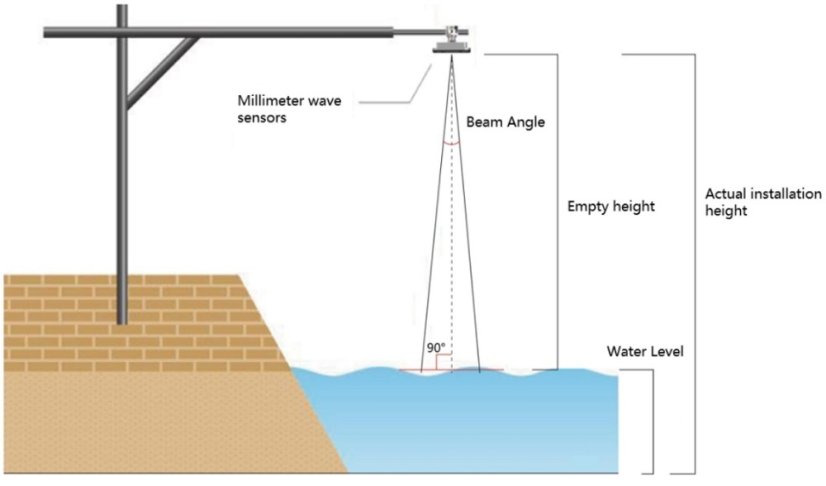

Bezkontaktní provoz bez nutnosti údržby

MmWave senzor je instalován nad povrchem kapaliny, takže nepřichází do fyzického kontaktu s měřeným médiem. Tento bezkontaktní přístup je velkou výhodou při měření korozivních, nebezpečných nebo vysoce čistých kapalin, protože zabraňuje korozi senzoru a kontaminaci média. Díky tomu se prodlužuje životnost modulu a minimalizuje potřeba údržby, což snižuje celkové náklady na provoz.

Aplikace

• Chytré hospodaření s vodou: měření hladiny řek, přehrad a podzemních vod v reálném čase

• Městská infrastruktura: výstrahy před přetížením kanalizace, řízení systémů sběru dešťové vody

• Prevence katastrof: výstrahy hladiny vody pro stanice monitorující přívalové deště / bahnotoky

• Průmyslové monitorování: bezkontaktní měření hladiny v chemických nádržích a čistírnách odpadních vod

Specifikace

• Vysílací frekvence: 77–81 GHz, šířka pásma 4 GHz

• Výstupní výkon (EIRP): 13–20 dBm

• Šířka svazku (-3 dB): Horizontálně ±25°, Vertikálně ±25°

• Šířka svazku s externí čočkou: Horizontálně ±3°, Vertikálně ±3°

• Modulační režim: FMCW

• Měřicí rozsah: 0,15–40 m

• Přesnost: ±5 mm

• Rozlišení: 1 mm

• Doba startu: 100 ms (nejrychlejší)

• Provozní napětí: 3,5–5 V

• Provozní proud: 30 mA

• Výstup: UART (Modbus)

• Provozní teplota: –45 °C až +85 °C

• Rozměry modulu: 35 × 35 × 1,2 mm

• Hmotnost modulu: 5 g

• Hmotnost s nainstalovanou čočkou: 46 g

Dokumenty

• Produktová wiki Product wiki

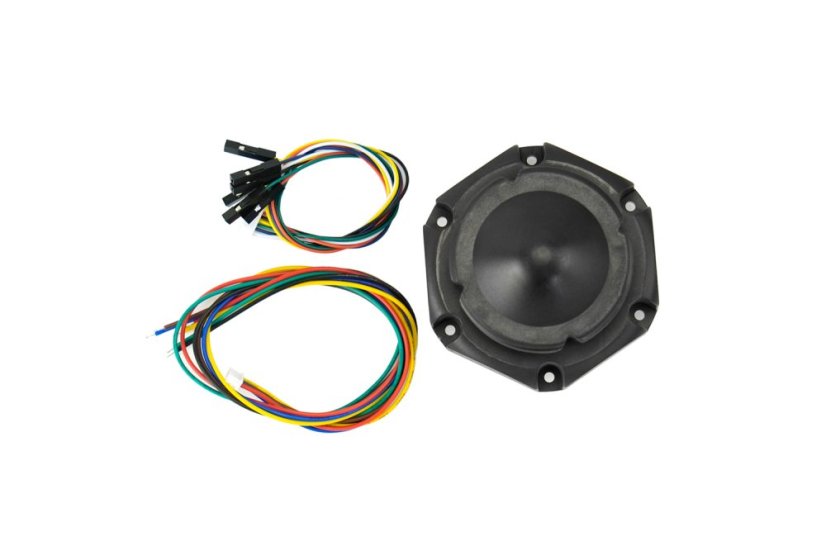

Obsah balení

• 80GHz milimetrový radarový modul pro měření hladiny (s čočkou) ×1

• 1,25mm 6pinový kabel na volné vodiče ×1

• 1,25mm 6pinový kabel s Dupont konektory ×1
