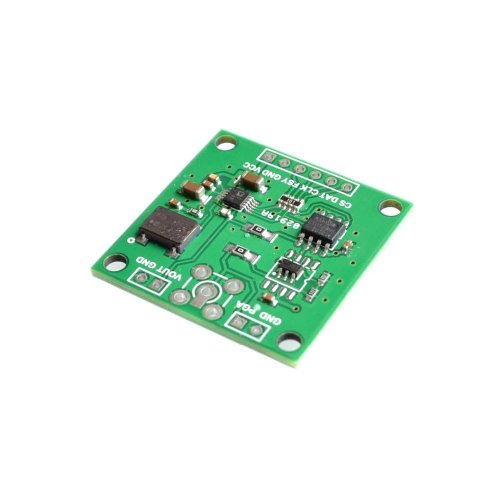

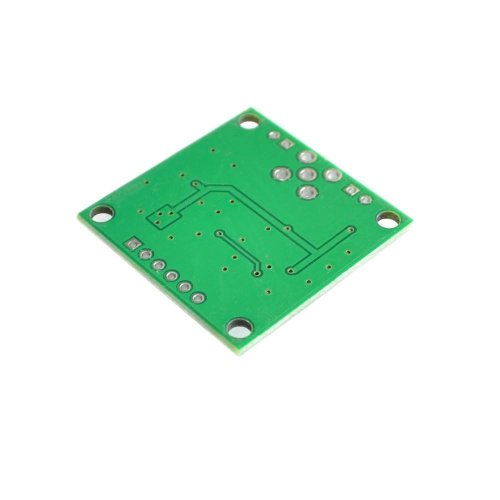

MN-9833 Generátor signálu DDS s AD9833

AD9833 modul trojúhelníkové vlny / sinusoidní vlny / čtvercové vlny / zdroj signálu, generátor signálu DDS modul signálu

Prvky modulu:

1. Pracovní napětí: 5V.
2. Rozsah pracovní teploty: -40 ～ ＋ 105 ℃
3. Zabudovaný 25MHZ (přesnost je 50ppm) aktivní krystalový oscilátor.
4. Zabudovaný 100M vysokorychlostní zesilovač s funkcí filtru s dolní propustí.
5. Dva výstupní signálové kanály, jeden původní signálový výstup VOUT, jeden pětinásobně zesílený signálový výstup PGA, výstupní impedance 50 Ohmů.
6. Velmi malé rozměry: 32mm X 32mm.
7. Amplitudová modulace, frekvenční modulace a přepínání křivek může být ovládáno pomocí jednoho čipového mikropočítače.

Popis:

AD9833 je programovatelný generátor křivek vlnění, který může generovat signál sinusoidních, trojúhelníkových a čtvercových vln s frekvencí 0-12.5MHZ. Generátor křivek vlnění je široce využíván při různých měřeních, excitacích a při určování polí časové domény. Výstupní frekvence a fáze mohou být nastaveny pomocí snadno ovladatelného softwaru. Když je hlavní frekvence hodin 25MHz, tak přesnost je 0.1Hz, a když je hlavní frekvence hodin 1MHz, tak přesnost může dosahovat 0.004Hz. Data mohou být zapisována skrz 3 sériová rozhraní.

Použití:

• Excitace frekvence / generování křivky. Měření průtoku kapalin a vzduchu.
• Citlivé použití-přístup, pohyb, detekce chyb.
• Lineární ztráta, lineární útlum.
• Zkušební zařízení a jiná zařízení.
• Skenování, generátor hodin.

Specifikace:

• Model: MN-9833
• Digitálně nastavitelná frekvence a fáze.
• 12.65 mW spotřeba energie při 3 V.
• Rozsah výstupní frekvence 0 MHz do 12.5 MHz.
• 28bitové rozlišení: 0.1 Hz při 25 MHz referenční hodiny.
• Sinusoidní, trojúhelníkové a čtvercové vlnové výstupy.
• 2.3 V až 5.5 V zdroj napětí.
• Nevyžaduje žádné externí součástky.
• SPI rozhraní se 3 dráty.
• Rozšířený rozsah teplot: od -40°C do +105°C.
• Možnost vypnutí.
• Balení s 10 MSOP.

Vhodné pro použití v automobilovém průmyslu.
