MX01 Nízkovýkonový VHF dvojitě vyvážený směšovač (150kHz–30MHz)

MX01 Nízkovýkonový vysokofrekvenční jednooký dvojitě vyvážený směšovač

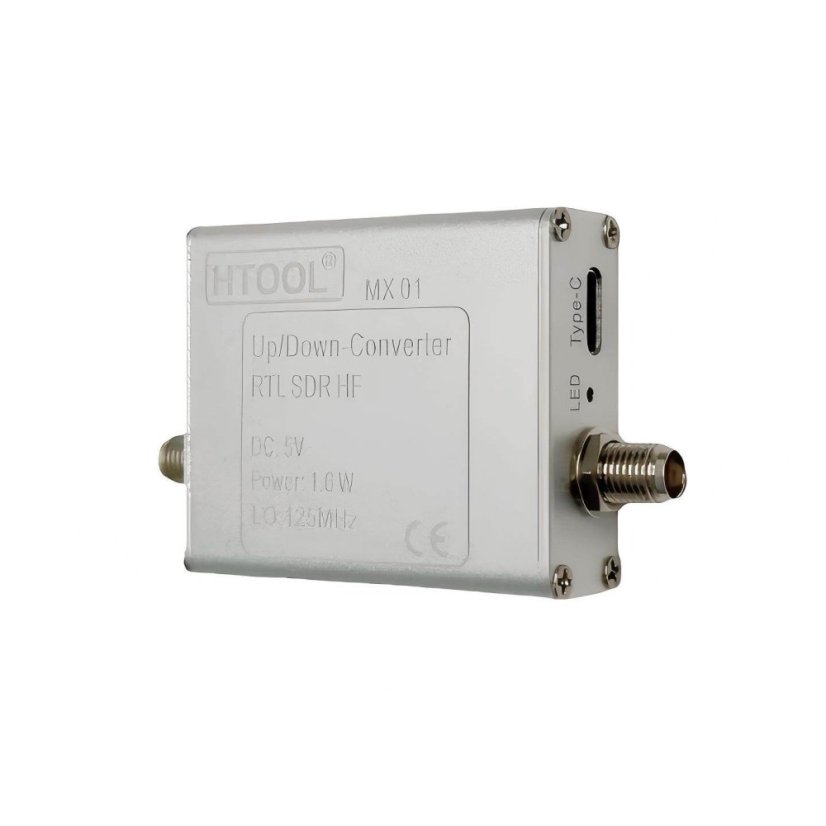

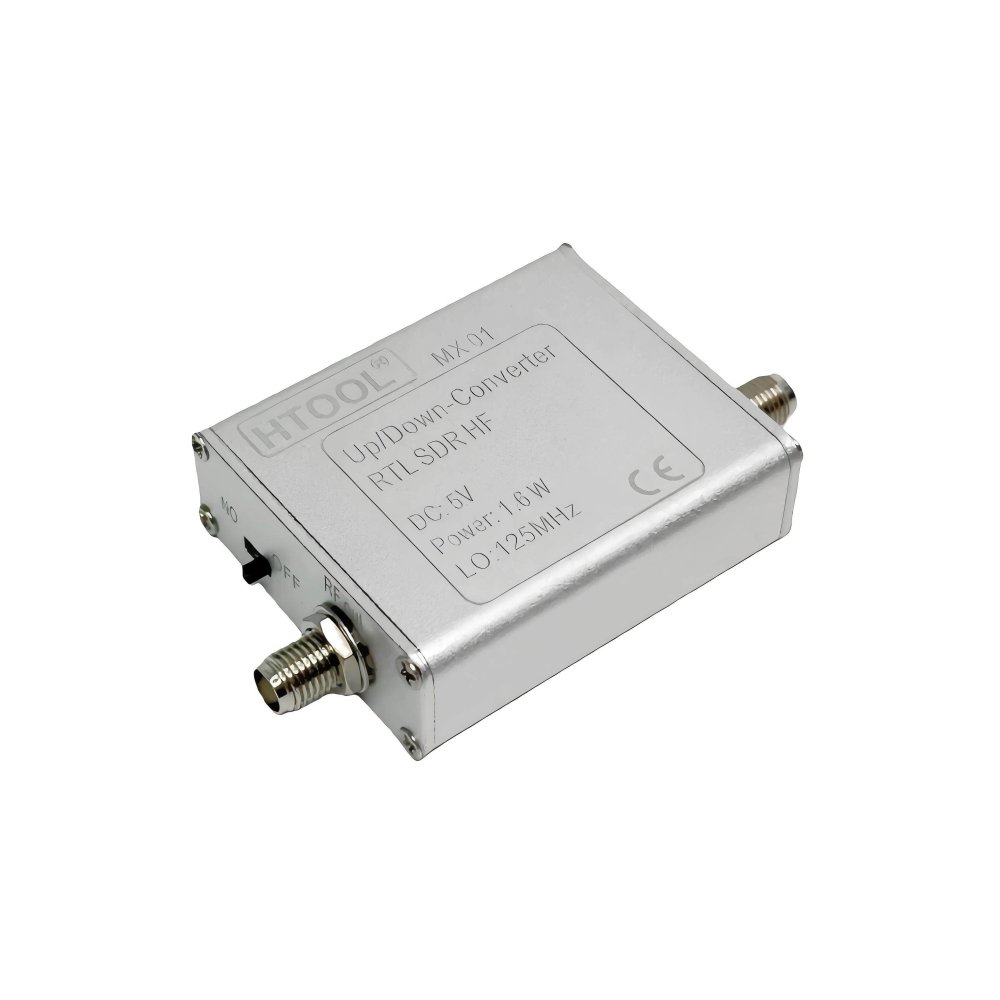

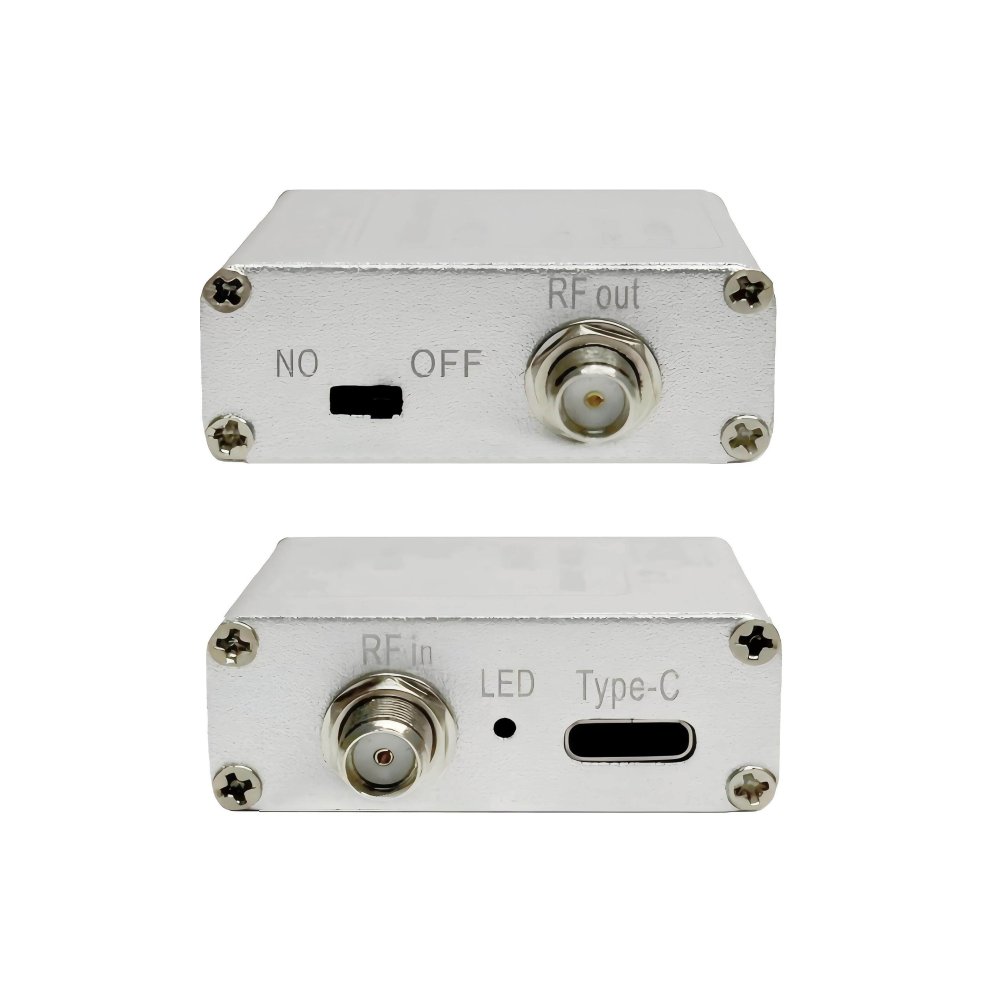

MX01 je nízkovýkonový monolitický dvojitě vyvážený VHF směšovač s integrovaným vstupním zesilovačem, vestavěným oscilátorem a regulátorem napětí. Je vhodný pro vysoce výkonné a nízkovýkonové komunikační systémy. Garantované parametry MX01 jej činí vysoce vhodným pro aplikace v buněčných rádiích. Tento směšovač používá konfiguraci násobiče „Gilbertova buňka“, která obvykle poskytuje zisk 18 dB při 45 MHz. Pracovní frekvenční rozsah oscilátoru je 150 kHz–30 MHz. Lze jej konfigurovat s krystalovým oscilátorem, laděným obvodem oscilátoru nebo externím vyrovnávacím obvodem LO. Pro vyšší frekvenční aplikace lze signál LO vstupu externě řídit. Při 45 MHz je šumová figura obvykle nižší než 5 dB. Výborný zisk, intercepční výkon, nízká spotřeba energie a šumové charakteristiky činí MX01 ideální volbou pro vysoce výkonné zařízení napájené baterií.

2. Vlastnosti a výhody

• Nízká spotřeba proudu: Typická hodnota 2,4 mA
• Výborná šumová figura: Typická hodnota menší než 4,7 dB při 45 MHz
• Vysoká pracovní frekvence
• Výborný zisk, intercepce a citlivost
• Malý počet externích komponent; vhodný pro krystalové/keramické filtry
• HTOOL-MX01 splňuje normy buněčných rádií

3. Oblasti použití

• Směšovače/oscilátory pro buněčná rádia
• Přenosná rádia
• VHF přijímače
• RF datové linky
• Vysokofrekvenční/VHF frekvenční konverze
• Frekvenční konverze v přístrojích
• Širokopásmové lokální sítě

Specifikace

• Rozměry: 5 × 4 × 1,6 cm
• Rozměry balení: 12 × 6 × 2,5 cm
• Hmotnost: 38 g
• Pracovní frekvenční rozsah: 150 kHz–30 MHz
