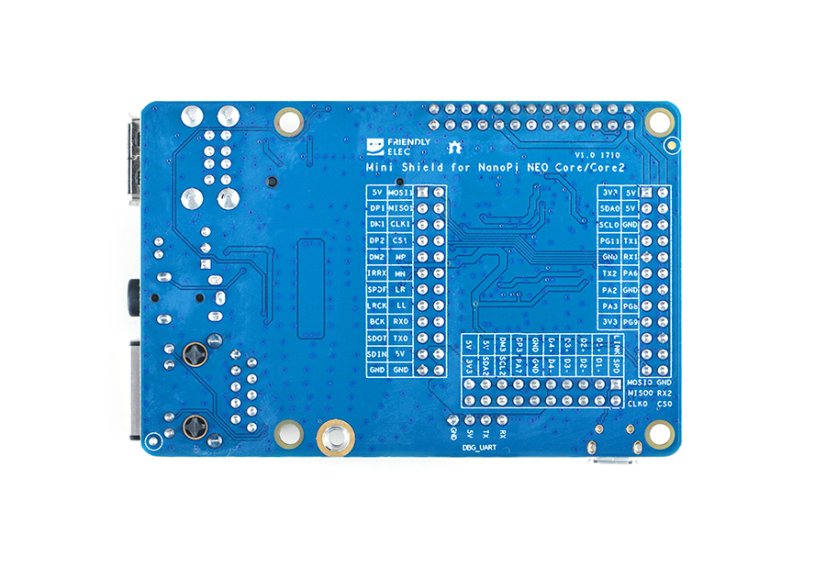

Nano Pi Mini Shield pro NEO Core/Core2

Nano Pi Mini Shield pro NEO Core/Core2

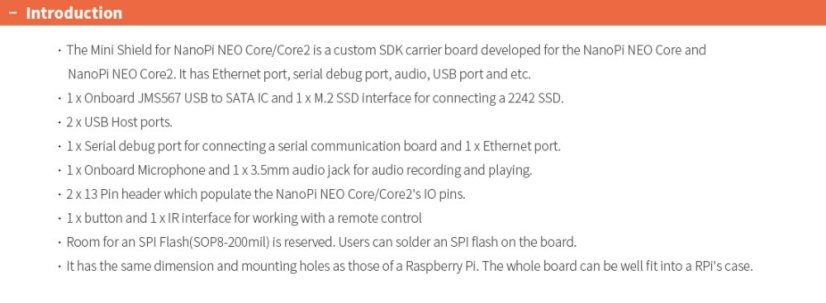

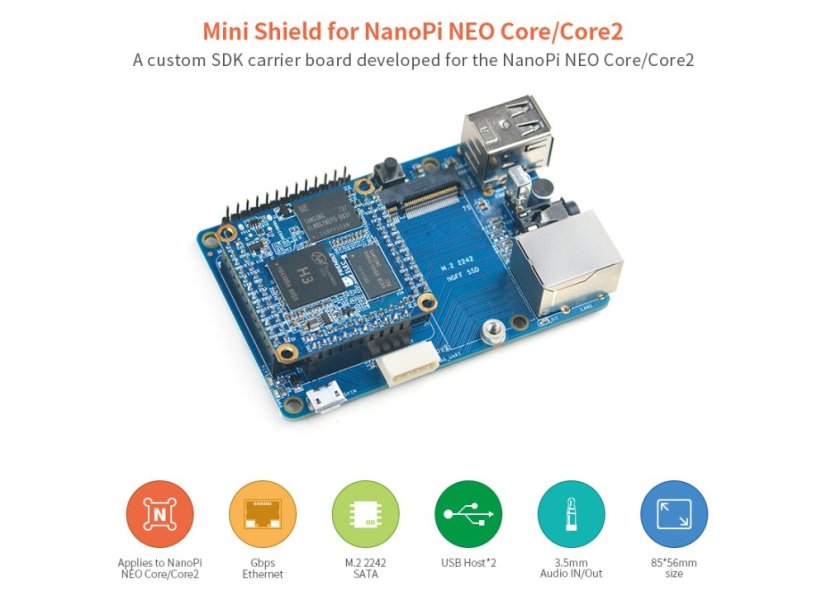

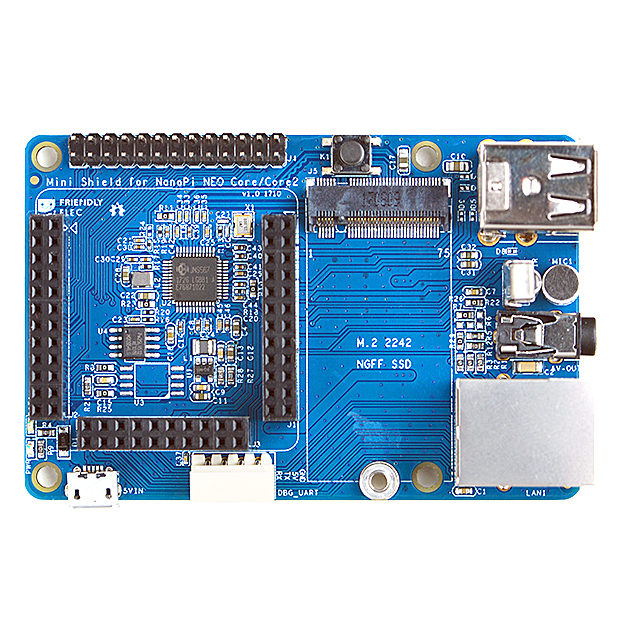

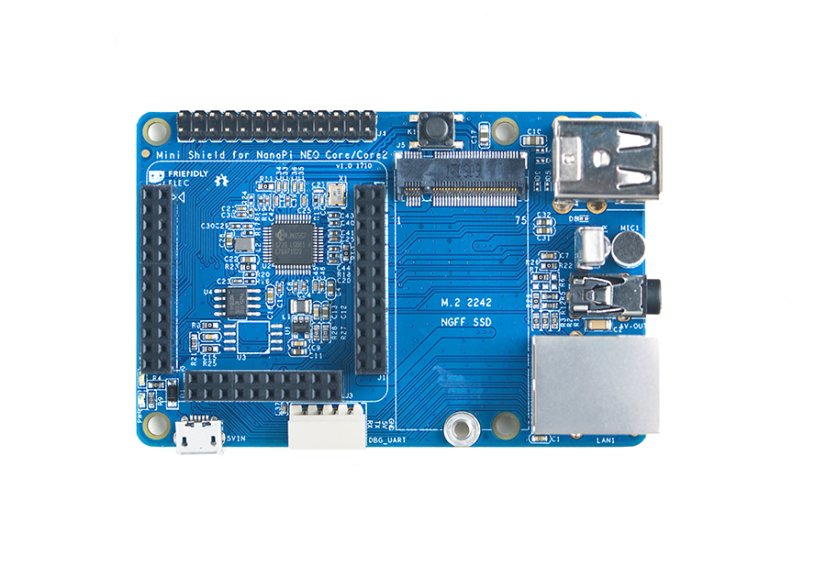

Mini Shield pro NanoPi NEO Core/Core2 je vlastní nosná deska SDK vyvinutá pro NanoPi NEO Core a NanoPi NEO Core2. Obsahuje Ethernet port, sériový debug port, audio, USB port atd.

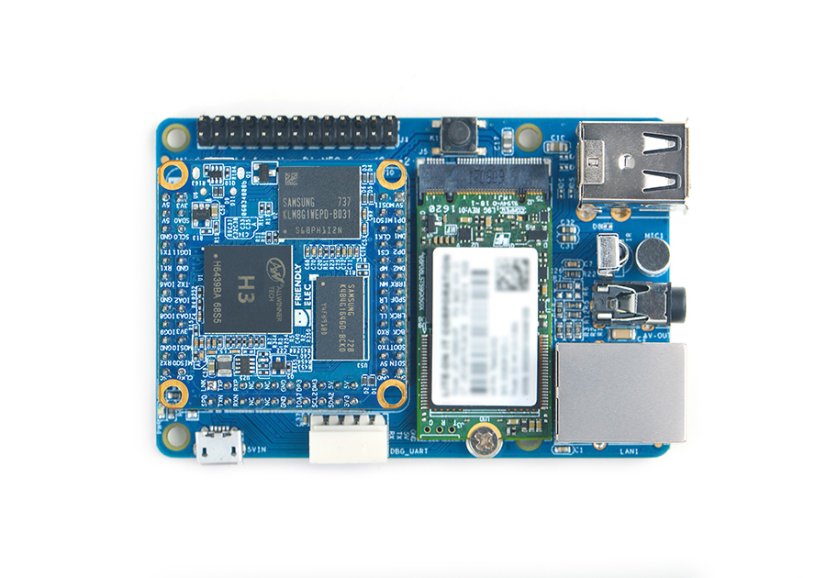

• 1 x Integrovaný JMS567 USB na SATA IC a 1 x M.2 SSD rozhraní pro připojení 2242 SSD.
• 2 x USB Host porty.
• 1 x Sériový debug port pro připojení desky pro sériovou komunikaci a 1 x Ethernet port.
• 1 x Integrovaný mikrofon a 1 x 3.5mm audio jack pro záznam a přehrávání zvuku.
• 2 x 13-pinový header, který populizuje IO piny NanoPi NEO Core/Core2.
• 1 x tlačítko a 1 x IR rozhraní pro použití s dálkovým ovládáním.
• Pro SPI Flash (SOP8-200mil) je rezervováno místo. Uživatelé mohou na desku pájet SPI flash.

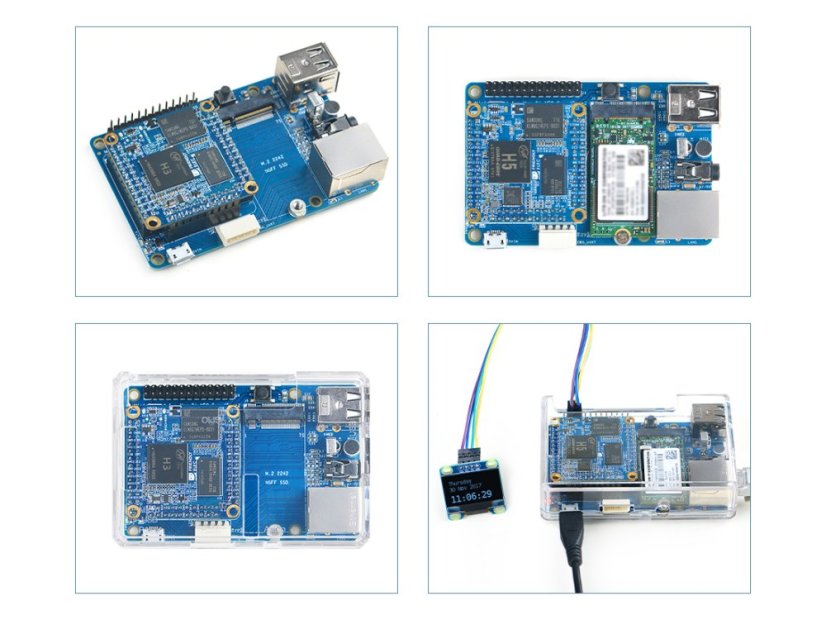

• Má stejné rozměry a montážní otvory jako Raspberry Pi. Celá deska se dobře vejde do pouzdra RPi.

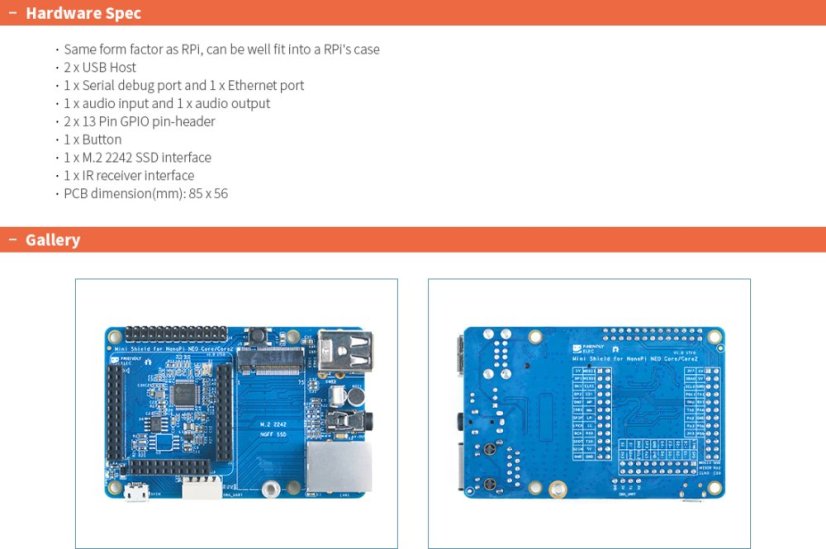

Hardwarová specifikace:

• Stejný formát jako RPi, může se dobře vejít do pouzdra RPi.
• 2 x USB Host.
• 1 x Sériový debug port a 1 x Ethernet port.
• 1 x audio vstup a 1 x audio výstup.
• 2 x 13-pinový GPIO pin-header.
• 1 x Tlačítko.
• 1 x M.2 2242 SSD rozhraní.
• 1 x IR přijímací rozhraní.

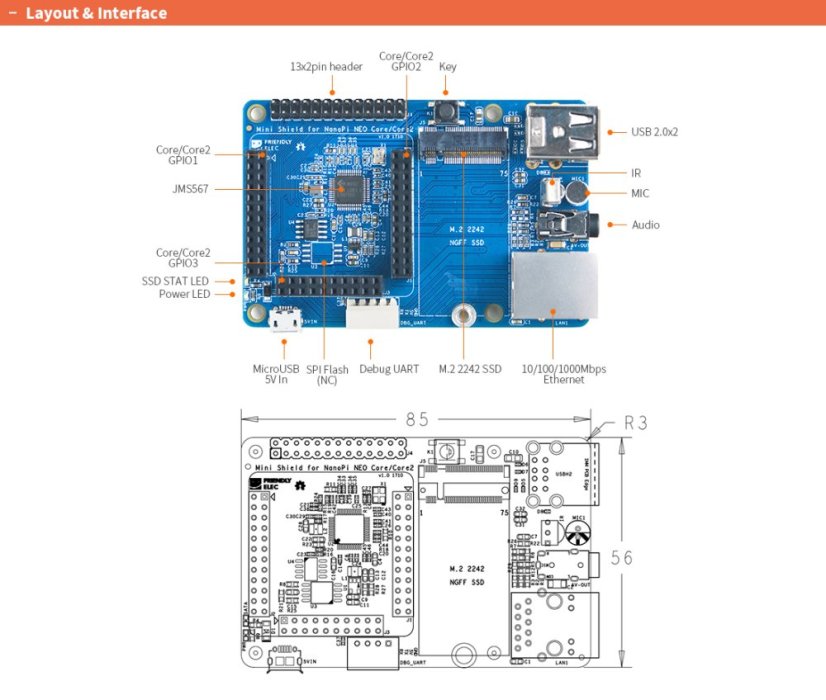

• PVC rozměry (mm): 85 x 56.

Wiki: https://wiki.friendlyelec.com/wiki/index.php/Mini_Shield_for_NanoPi_NEO_Core/Core2

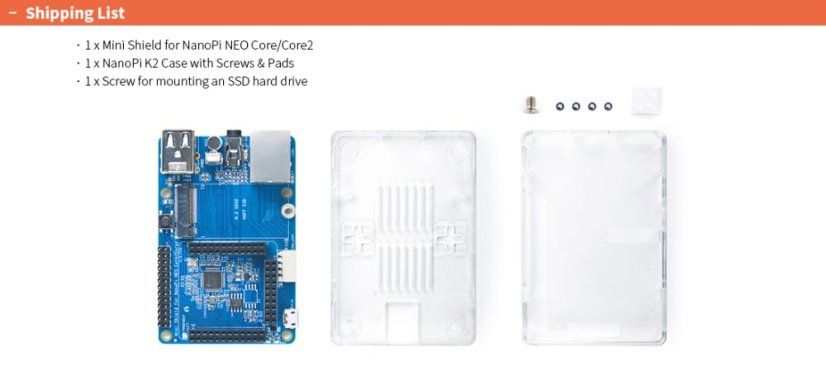

Obsah balení:

1x Nano Pi Mini Shield

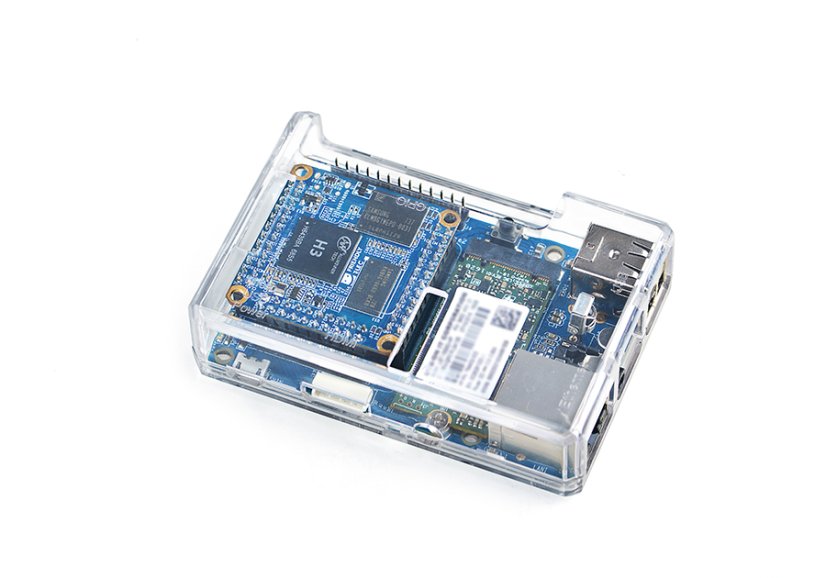

1x Plastové pouzdro, průhledné
