NanoPi M1 Plus - počítačová deska s chladičem

NanoPi M1 Plus - počítačová deska s chladičem

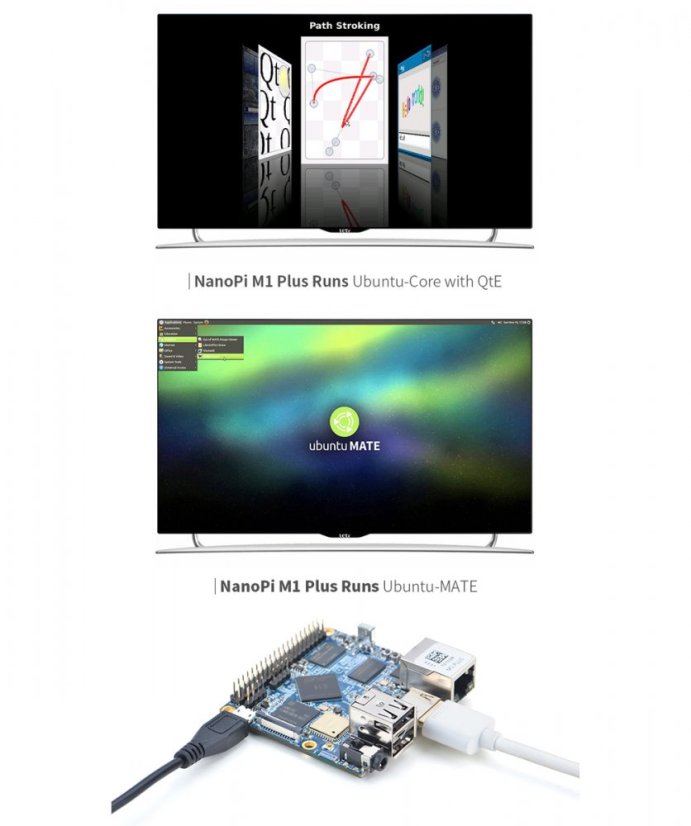

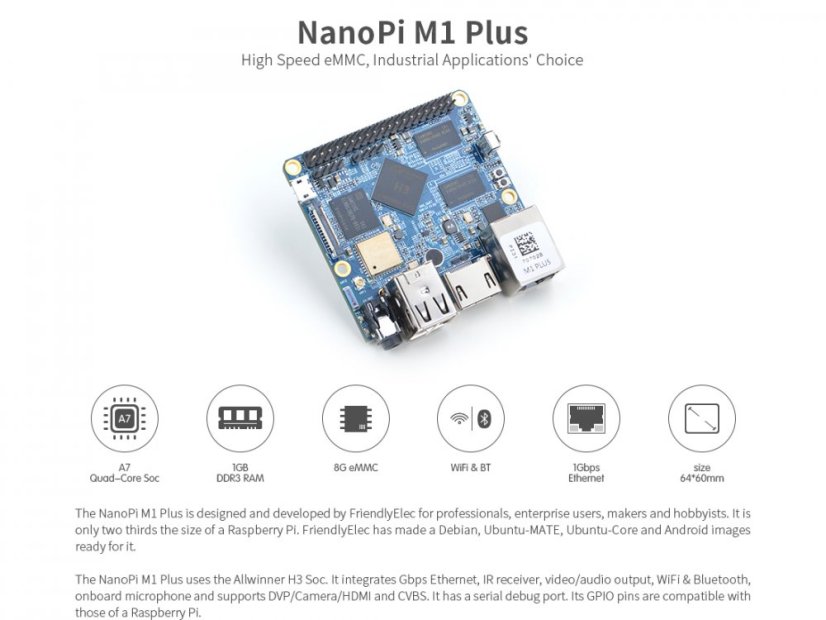

NanoPi M1 Plus je navržen a vyvinut FriendlyElec pro profesionály, korporátní uživatele, výrobce i nadšence. Je o třetinu menší než Raspberry Pi. FriendlyElec připravil image Debianu, Ubuntu-MATE, Ubuntu-Core a Androidu pro použití s NanoPi M1 Plus

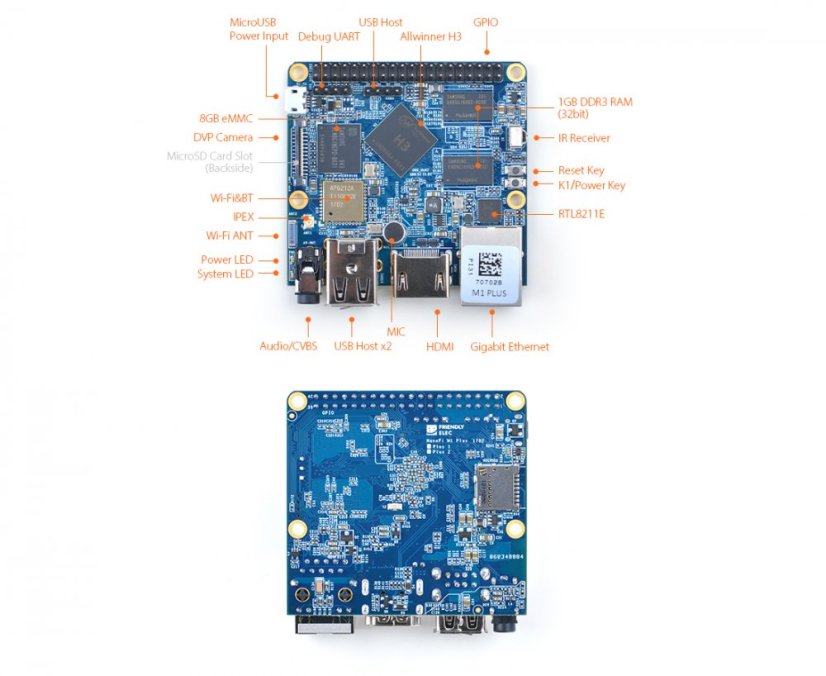

NanoPi M1 Plus používá Allwinner H3 SoC. Integrován je Gbps Ethernet, IR přijímač, video/audio výstup, WiFi a Bluetooth, integrovaný mikrofon, dále podporuje DVP/fotoaparát/HDMI a CVBS. Nabízí sériový debug port a GPIO konektor kompatibilní s Raspberry Pi.

Řiďte se pokyny výrobce, všechny NanoPi modely jsou dodávané s chladící sestavou, která je zahrnuta v ceně.

Specifikace:

• Model: NanoPi M1 Plus
• GPU: Mali400MP2@600MHz, podporuje OpenGL ES2.0
• DDR3 RAM: 1GB
• eMMC: 8GB
• Bezdrátové: 802.11 b/g/n
• Bluetooth: 4.0 dvoumódový
• Antenna Interface: Sdílené WiFi a Bluetooth, IPX rozhraní
• Připojení: 10/100/1000M Ethernet
• Audio: 3.5mm jack/Via HDMI
• Mikrofon: integrovaný mikrofon
• IR: integrovaný IR přijímač
• USB Host: USB 2.0 x 3, 2 x USB Type A a 1 x 2.54mm pin-header
• MicroSD Slot: x1
• MicroUSB: napájecí vstup a přenos dat, OTG
• Audio výstup: HDMI 1.4 1080P, CVBS
• DVP Camera Interface: 24pin, 0.5mm pitch FPC seat
• Sériový debug port: 4Pin, 2.54mm pitch pin-header
• GPIO: 40pin, 2.54mm pitch pin-header, kompatibilní s GPIO RasberryPi 2. Obsahuje UART, SPI, I2C, I2S/PCM, SPDIF-OUT a IO
• Uživatelské tlačítko: 1 x Power Button a 1 x Reset Button
• LED: 1 x Power LED a 1 x System Status LED
• Rozměr PCB: 64 x 60 mm, ENIG
• Napájení: DC 5V/2A
• OS/Software: u-boot, Debian, Ubuntu-MATE, Ubuntu-Core

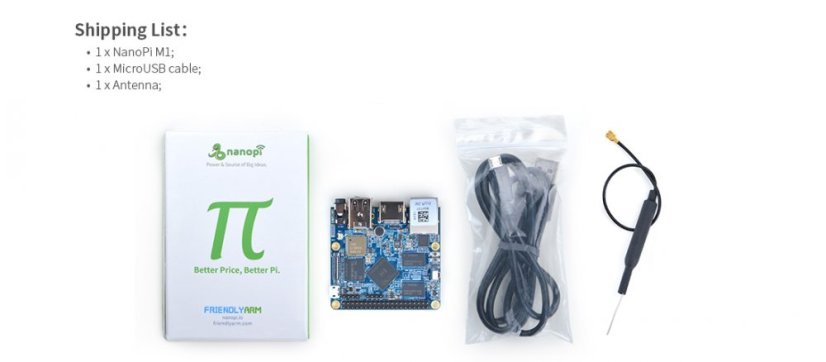

Obsah balení:

1x NanoPi M1 Plus

1x USB kabel

1x antena

1x chladič

Tyto open source desky jsou dodávané bez příručky a podpory. Vše potřebné naleznete na wiki stránce FriendlyARM.

Související zdroje

WIKI: http://wiki.friendlyarm.com/wiki/index.php/NanoPi_M1_Plus

Schémata:NanoPi-M1-Plus-1702-Schematic.pdf

Allwinner H3 datasheet :Allwinner_H3_Datasheet_V1.2.pdf
