NanoPi NanoHat Hub
NanoPi NanoHat Hub

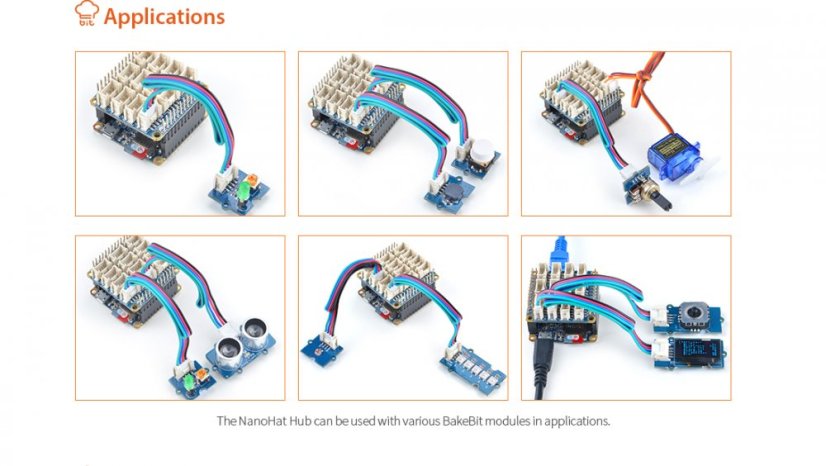

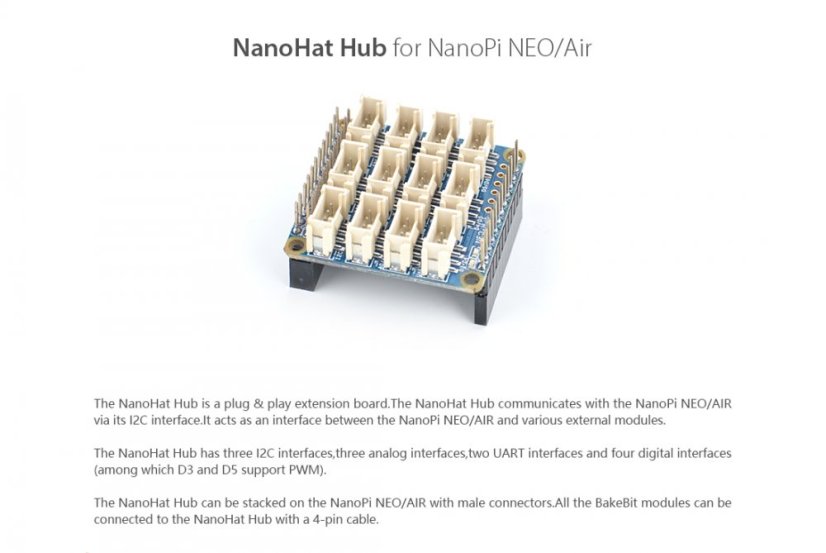

- NanoHat Hub je rozšiřující deska plug & play. Komunikuje s NanoPi NEO/AIR prostřednictvím rozhraní I2C. Funguje jako rozhraní mezi NanoPi NEO/AIR a různými externími moduly. NanoHat Hub má 3 I2C rozhraní, 3 analogová rozhraní, 2 UART rozhraní a 4 digitální rozhraní (mezi kterými podporují D3 a D5 PWM). Všechny BakeBit moduly mohou být připojeny k NanoHat Hub pomocí 4-pinového kabelu.

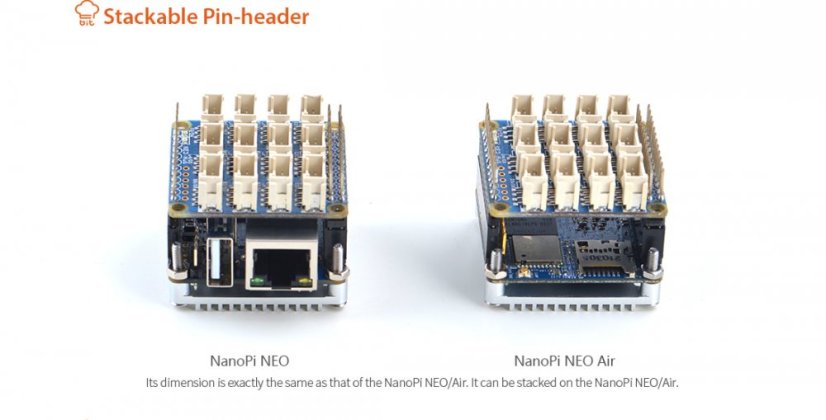

- NanoHat Hub může být namontován na NanoPi NEO/AIR pomocí konektorů s vývodem. Komunikuje s různými externími moduly prostřednictvím svých I2C, sériových a A/D rozhraní.
- NanoHat Hub má 3 I2C rozhraní, 3 analogová rozhraní, 2 UART rozhraní a 4 digitální rozhraní (mezi kterými podporují D3 a D5 PWM).

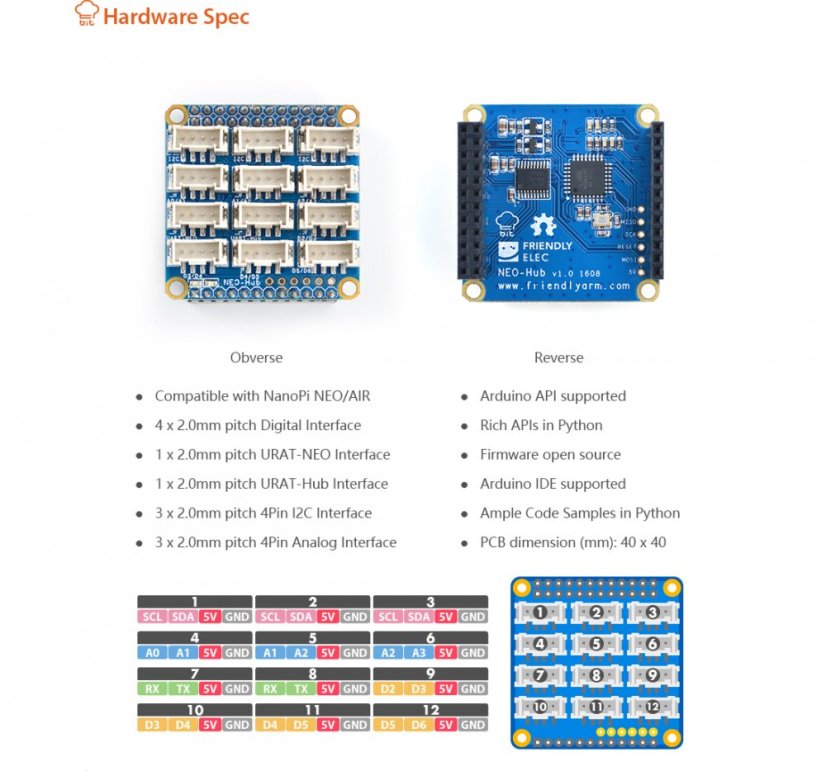

Hardwarová specifikace:
- Kompatibilní s NanoPi NEO/AIR
- 3 x 2,0 mm pitch 4Pin I2C rozhraní
- 3 x 2,0 mm pitch 4Pin analogové rozhraní
- 1 x 2,0 mm pitch URAT-NEO rozhraní
- 1 x 2,0 mm pitch URAT-Hub rozhraní
- 4 x 2,0 mm pitch digitální rozhraní
- Rozměry PCB (mm): 40 x 40
