NanoPi Neo Air Sada s Chladičem - ARM Deska 40x40mm

NanoPi Neo Air Sada s Chladičem

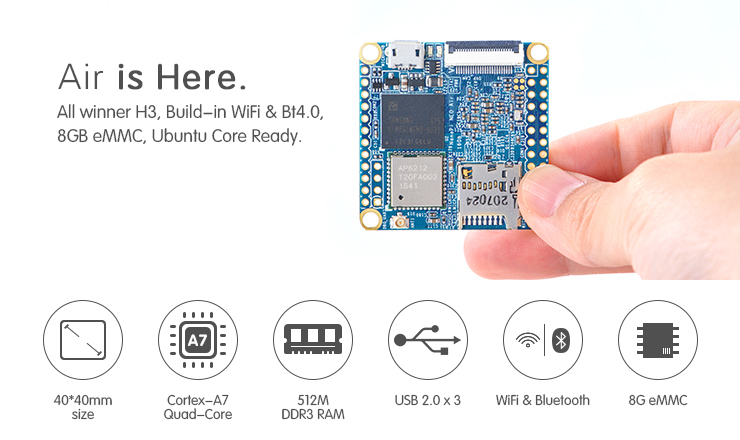

NanoPi NEO Air je open source ARM deska o velikosti 40 x 40 mm, ideální pro výrobce. Vybavená procesorem Allwinner H3 Quad Core A7 s frekvencí 1,2 GHz. Piny jsou kompatibilní s modelem NanoPi NEO (V 1.2), přičemž 24pinový konektor je vhodný pro Raspberry Pi GPIO.

NanoPi NEO AIR disponuje 512MB 16bitovou DDR3 RAM, 8GB eMMC úložištěm a jedním MicroSD slotem. Obsahuje WiFi a Bluetooth, stejně jako DVP rozhraní (YUV422), které podporuje Friendlyarm 5M modul.

Vylepšený napájecí obvod zajišťuje lepší výkon a efektivní odvod tepla.

Řiďte se pokyny výrobce, všechny modely NanoPi jsou dodávány s chladící sestavou, která je zahrnuta v ceně.

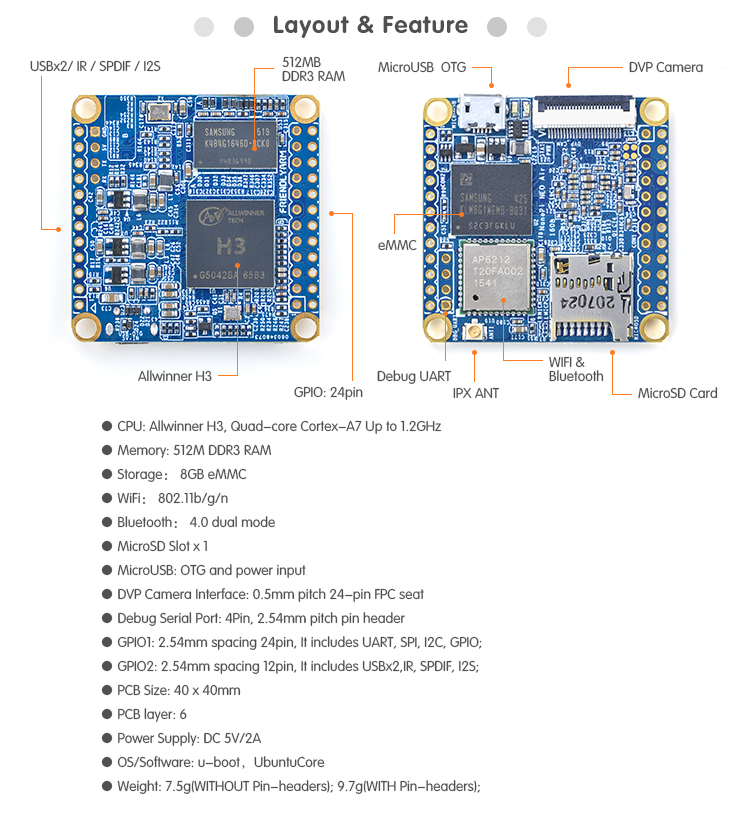

Specifikace:

• Model: NanoPi Neo Air
• CPU: Allwinner H3, Quad-core Cortex-A7 až 1.2GHz
• RAM: 512MB DDR3 RAM
• Úložiště: 8GB eMMC
• WiFi: 802.11b/g/n
• Bluetooth: 4.0 dual mode
• MicroSD Slot x 1

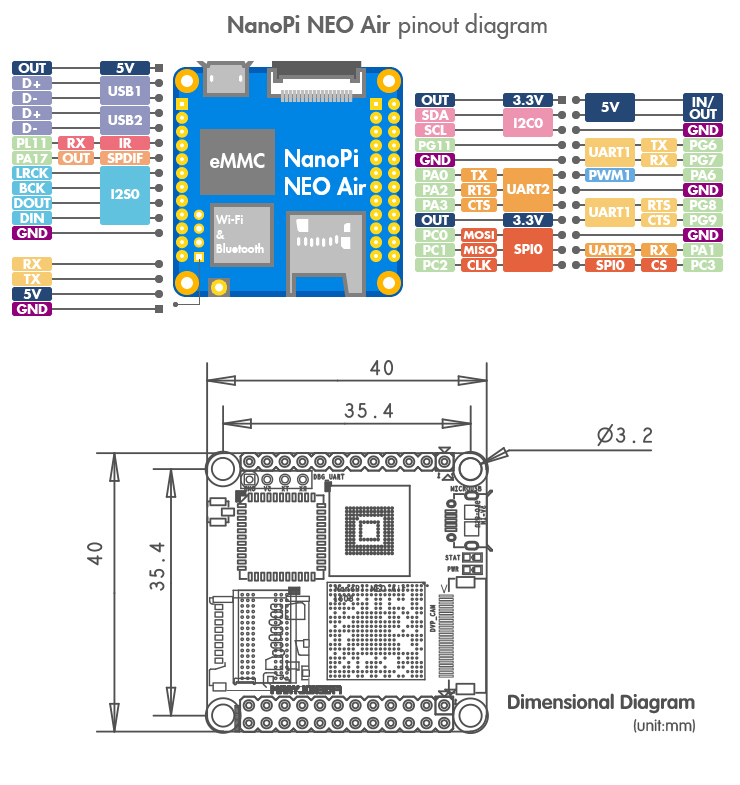

• GPIO: 2.54mm pitch 24pin, zahrnuje UART, SPI, I2C, IO atd.
• PCB Velikost: 40 x 40mm
• Napájení: DC 5V/2A
• OS/Software: u-boot, UbuntuCore
• Hmotnost: 7.5g (BEZ pin-headerů); 9.7g (S pin-headerů)

Obsah balení:

1x NanoPi Neo Air

1x Anténa

3x Pin header

1x Chladič

Tato open source deska se dodává bez příručky a podpory. Veškeré potřebné informace naleznete na wiki stránkách FriendlyARM.

Související zdroje

Wiki: http://wiki.friendlyarm.com/wiki/index.php/NanoPi_NEO_Air

github: https://github.com/friendlyarm

H3 Datasheet: http://wiki.friendlyarm.com/wiki/images/4/4b/Allwinner_H3_Datasheet_V1.2.pdf

3D Housing Set tiskové soubory: NanoPi NEO Air 3D Housing Set tiskové soubory
