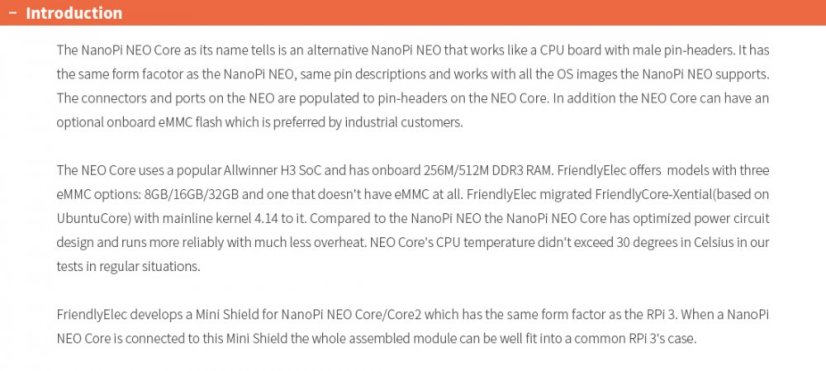

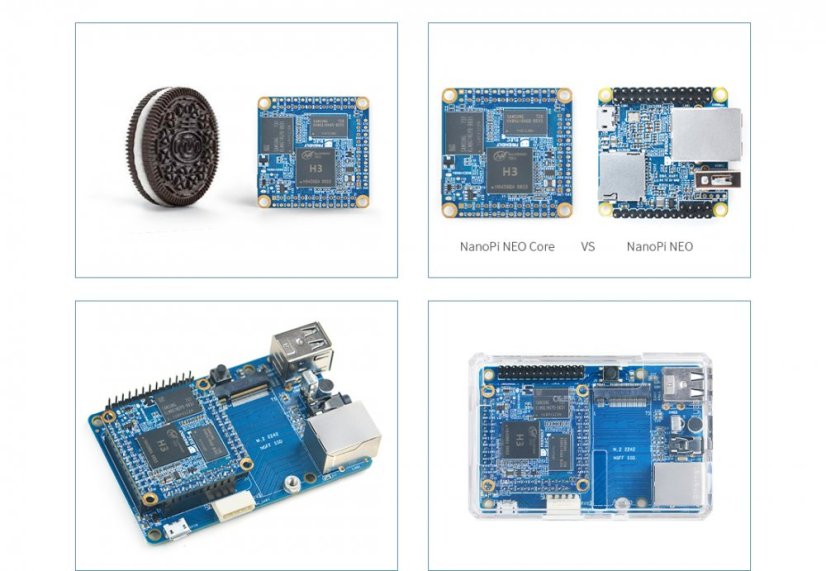

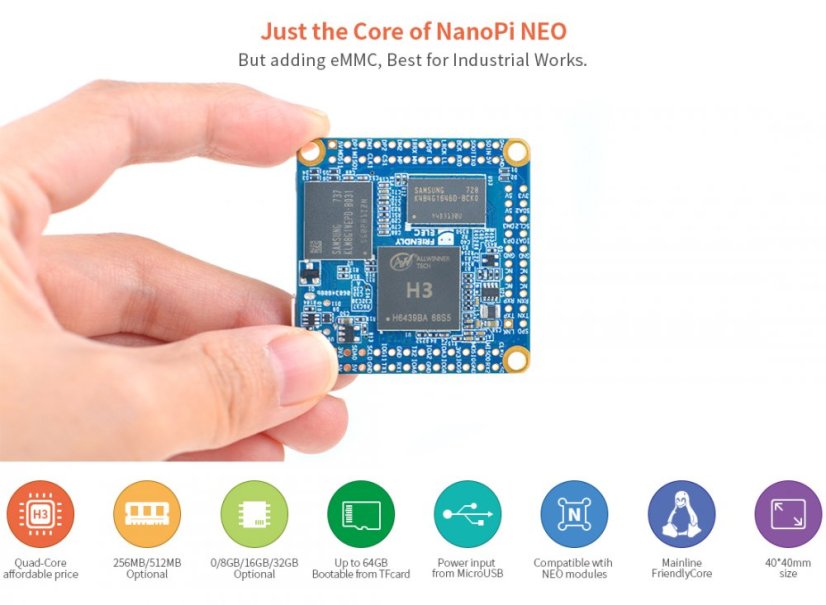

NanoPi NEO Core (zkráceně jako "NEO Core") je alternativou k NanoPi NEO, fungující jako deska CPU se zasunovacími konektory. Má stejnou konstrukci jako NanoPi NEO a stejné popisy pinů. Konektory a porty jsou plně osazeny pro NEO Core. NanoPi NEO Core má ESD ochranu pro microUSB port a slot pro TF kartu. Dále může mít NEO Core volitelnou integrovanou eMMC flash, což je preferováno průmyslovými zákazníky.
NEO Core využívá populární Allwinner H3 SoC a je vybavena 256M/512M DDR3 RAM. FriendlyElec nabízí modely s třemi možnostmi eMMC: 8 GB/16 GB/32 GB a jeden model, který eMMC nemá.
FriendlyElec sem přenesl UbuntuCore s hlavním jádrem 4.x.y.

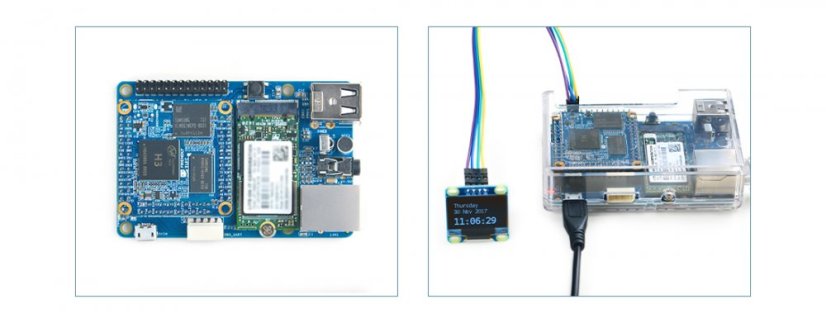

FriendlyElec vyvíjí mini kryt pro NanoPi NEO Core/Core2, který je kompatibilní s formátem RPi 3. Pokud je NanoPi NEO Core vložen do tohoto mini pouzdra, celý sestavený modul dobře zapadne do běžného pouzdra RPi 3.

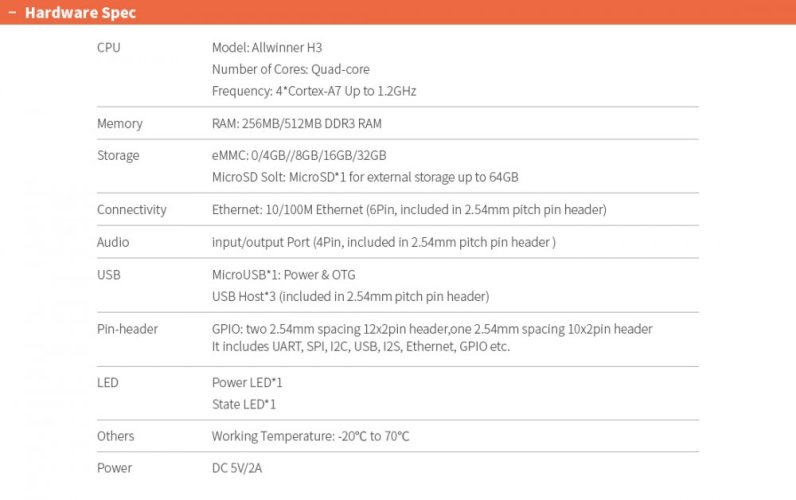

Specifikace:
Model: NanoPi NEO Core
CPU: Allwinner H3, Quad-core Cortex-A7 až 1.2GHz
DDR3 RAM: 256MB/512MB DDR3 RAM
Úložiště: NC/8GB/16GB/32GB eMMC
MicroSD Slot x 1
MicroUSB: OTG a napájení

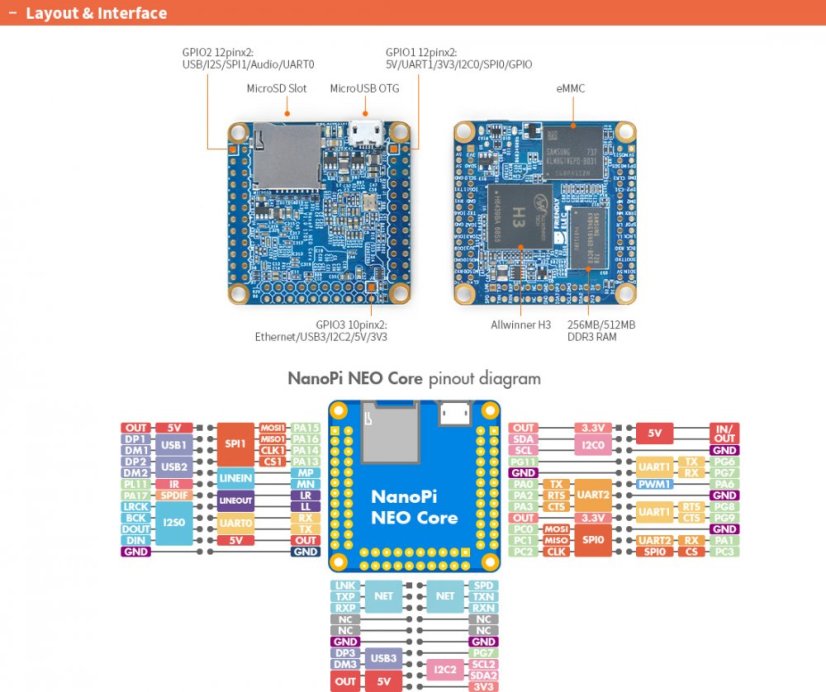

GPIO: dva 2.54mm spacing 12x2pin header, jeden 2.54mm spacing 10x2pin header
Připojení: 10/100M Ethernet (6Pin, součástí 2.54mm pitch pin header)
USB Host x3 (součástí 2.54mm pitch pin header)
Debug Serial Port (4Pin, součástí 2.54mm pitch pin header)
Audio vstup/výstup Port (4Pin, součástí 2.54mm pitch pin header)
GPIO: Obsahuje UART, SPI, I2C, IO atd.

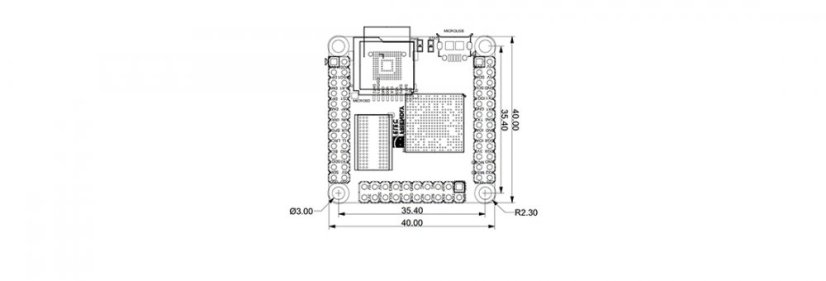

Velikost desky: 40 x 40mm
Příkon: DC 5V/2A
Teplotní rozsah: -40℃ až 80℃

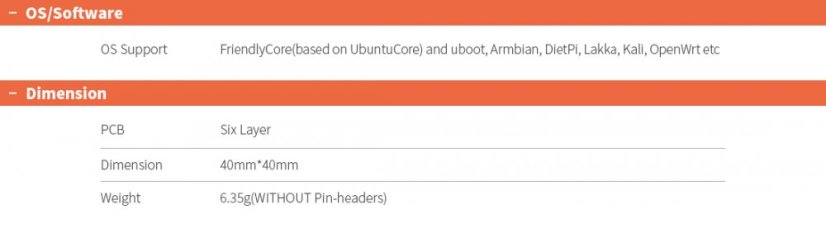

OS/Software: U-boot, Ubuntu-Core
Hmotnost: xxg (BEZ pin headerů)

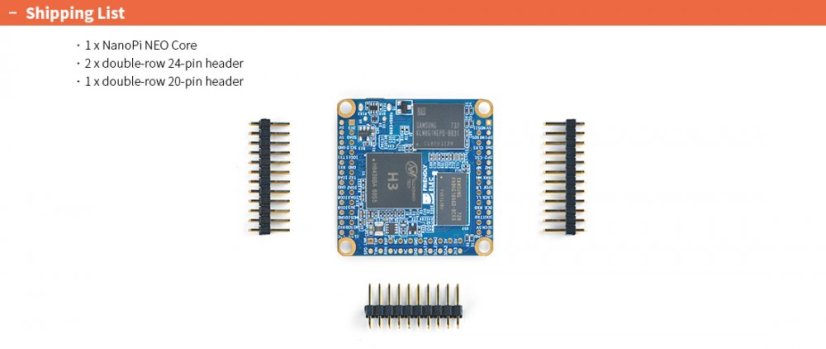

Obsah balení:
1x NanoPi NEO Core
2x Pin-headers
Tyto open source desky jsou dodávané bez příručky a podpory. Vše potřebné naleznete na wiki stránce FriendlyARM.
