NanoPi NEO LTS 512MB
NanoPi NEO LTS 512MB

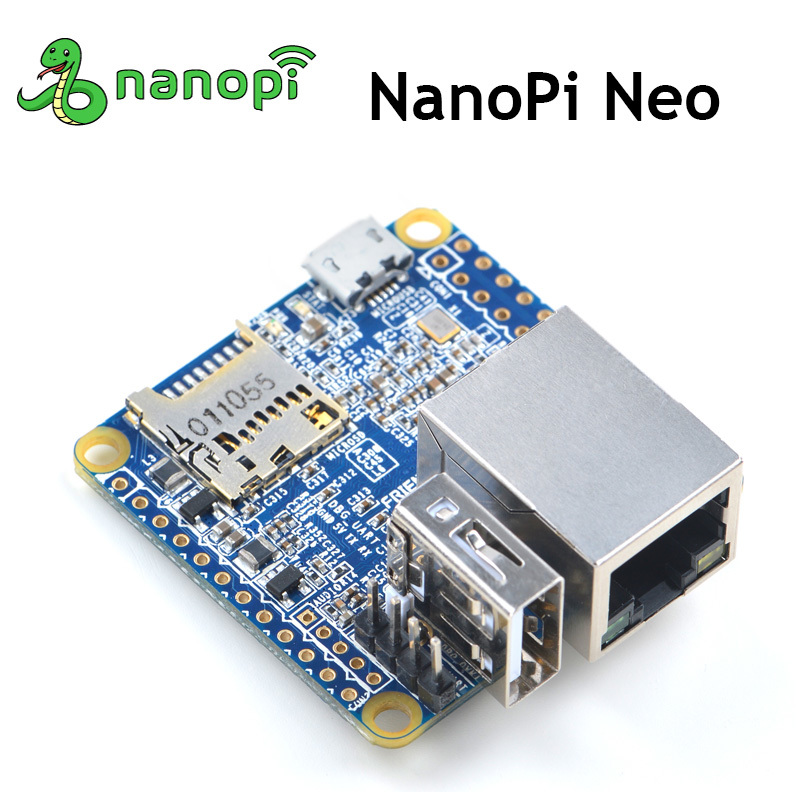

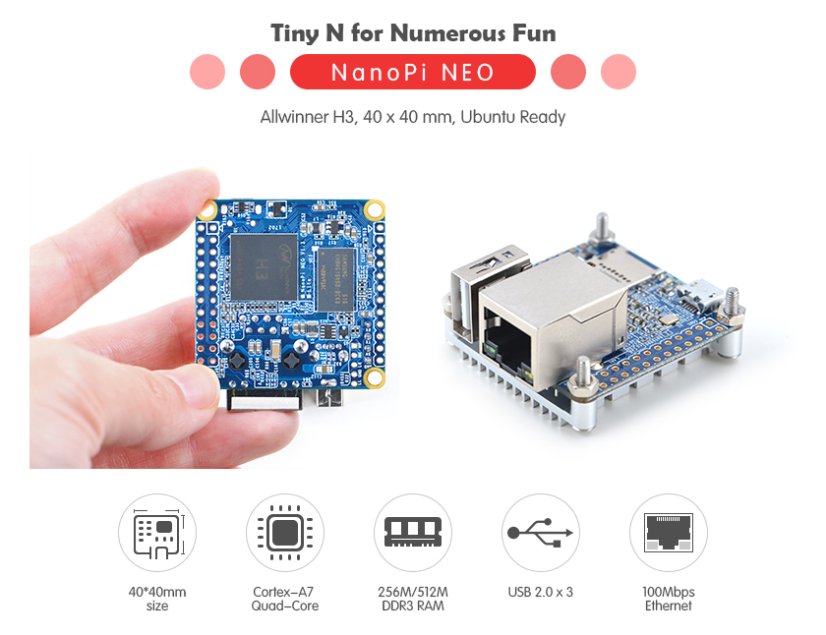

NanoPi NEO je Allwinner H3 založený na ARM desce navržený a vydaný FriendlyARM pro nadšence, výrobce a fanoušky elektroniky. Rozměry jsou 40 x 40 mm. Je open source a funguje s Ubuntu MATE, Debian a dalšími.

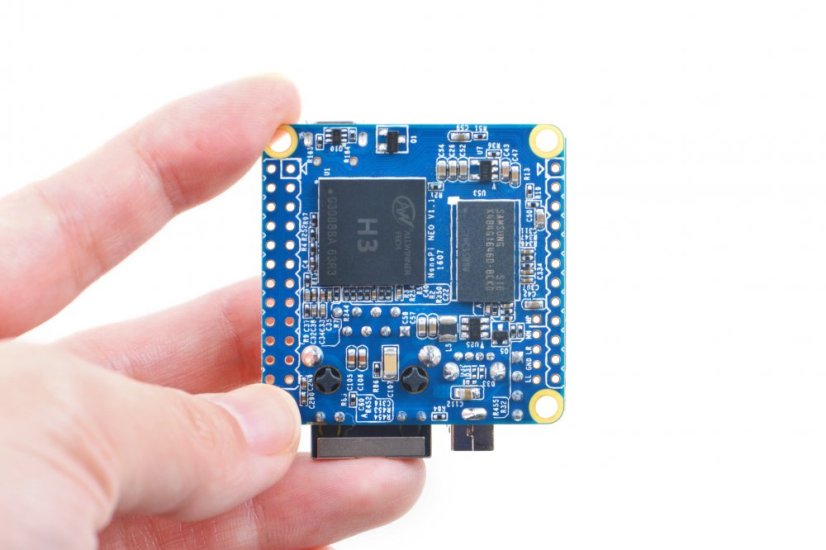

NanoPi NEO používá Allwinner H3 SoC. Nabízí Ethernet. Napájení probíhá prostřednictvím MicroUSB portu.

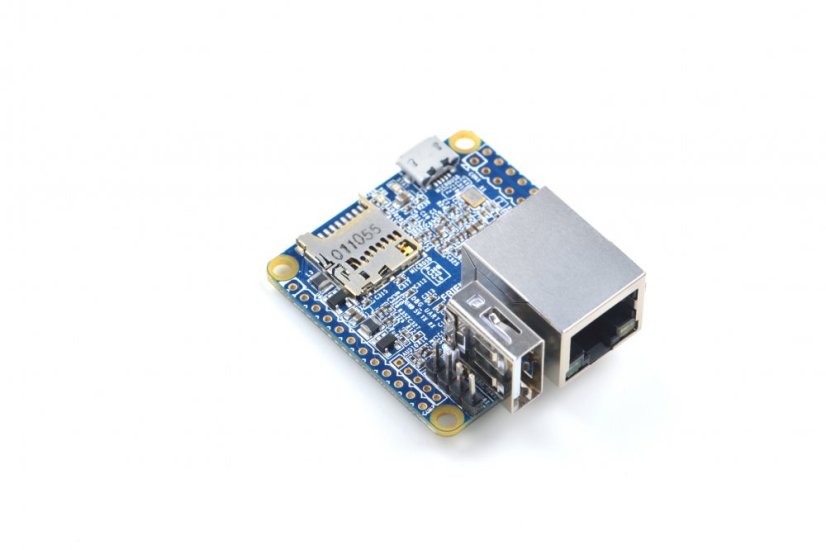

Tato malá deska zahrnuje množství rozhraní a portů. Vedle populárního Ethernetu, USB-Host, USB-OTG na desce naleznete i sériový debug port a 36pinový GPIO konektor.
Na NanoPi-NEO wiki naleznete schémata, PCB, bootloader, kernel a souborové systémy, stejně jako množství tutoriálů a ukázek kódů.

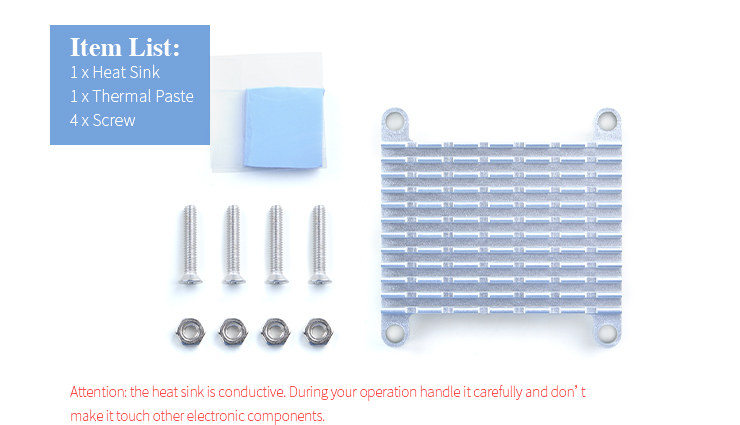

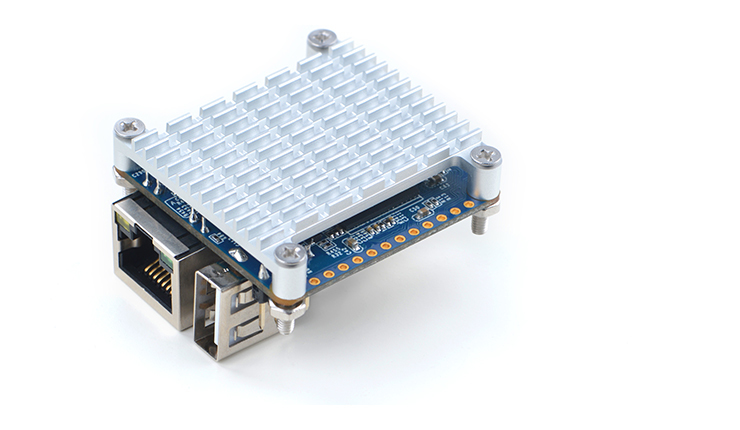

Řiďte se pokyny výrobce, všechny NanoPi modely jsou dodávané s chladící sestavou, která je zahrnuta v ceně.
Specifikace:
- Model: NanoPi NEO LTS
- CPU: Allwinner H3, Quad-core Cortex-A7 až 1.2GHz
- DDR3 RAM: 512MB

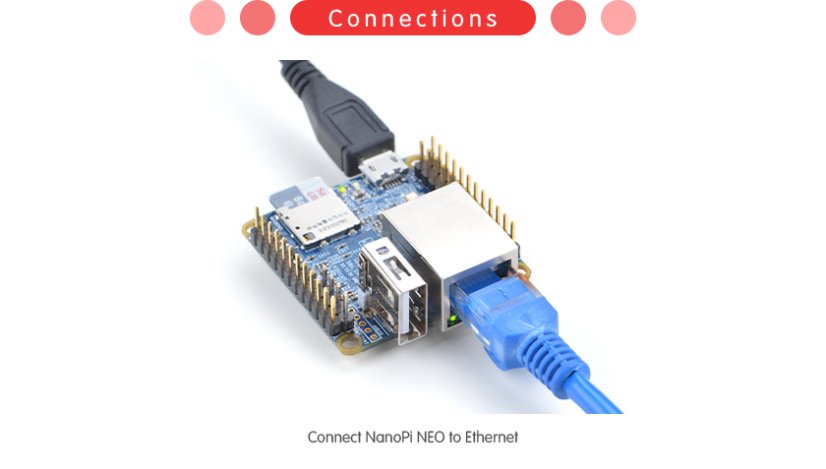

- Connectivity: 10/100M Ethernet
- USB Host: Type-A x 1, 2.54 mm pin x 2
- MicroSD Slot x 1
- MicroUSB: OTG, pro napájení

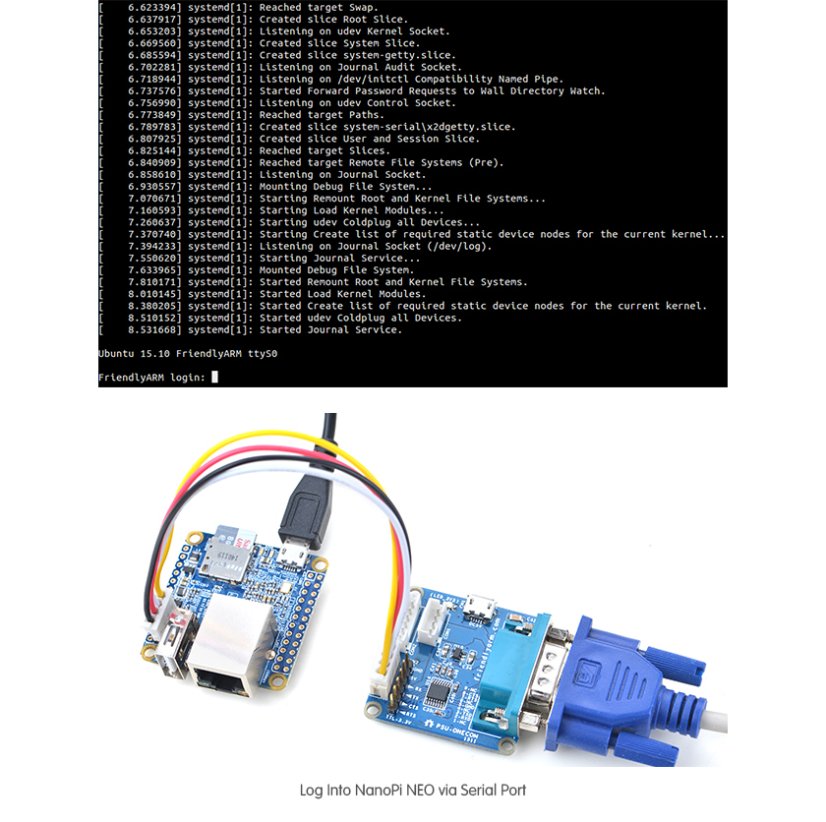

- Debug Serial Port: 4Pin, 2.54 mm pitch pin header
- Audio input/output Port: 5Pin, 2.0mm pitch pin header

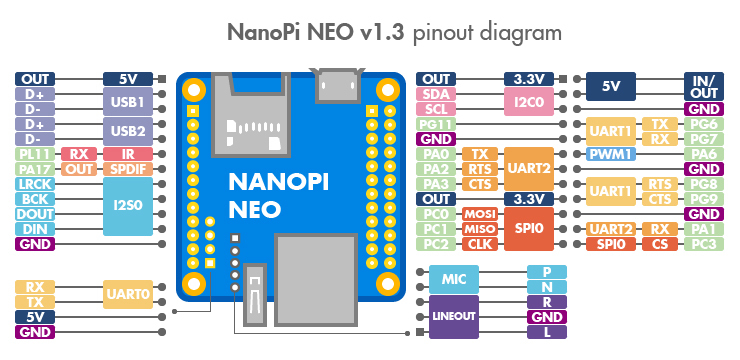

- GPIO: 2.54mm pitch 36pin. Zahrnuje UART, SPI, I2C, IO atd.
- PCB Dimension: 40 x 40 mm
- Napájení: DC 5V/2A
- OS/Software: u-boot, UbuntuCore a Android
- Hmotnost: 14g (BEZ kolíků)

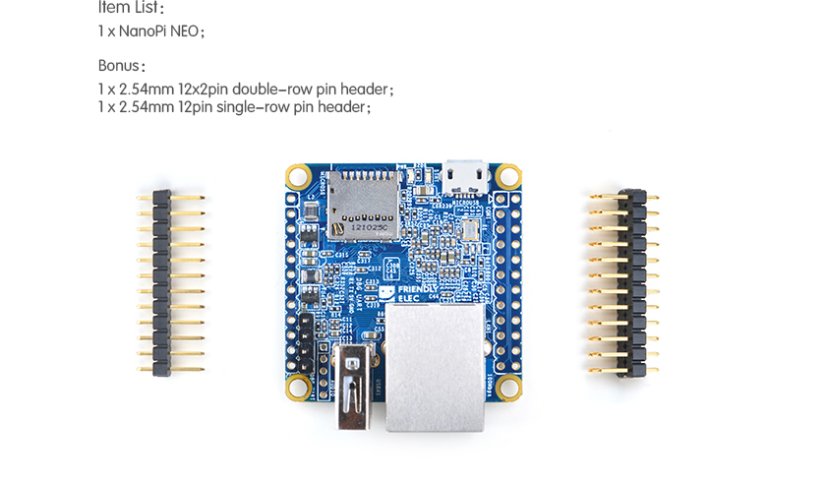

Obsah balení:
1x NanoPi NEO LTS 512MB (s připájenými kolíky)
Tyto open source desky jsou dodávané bez příručky a podpory. Vše potřebné naleznete na wiki stránce FriendlyARM.
Related Resources
Wiki: http://wiki.friendlyarm.com/wiki/index.php/NanoPi_NEO

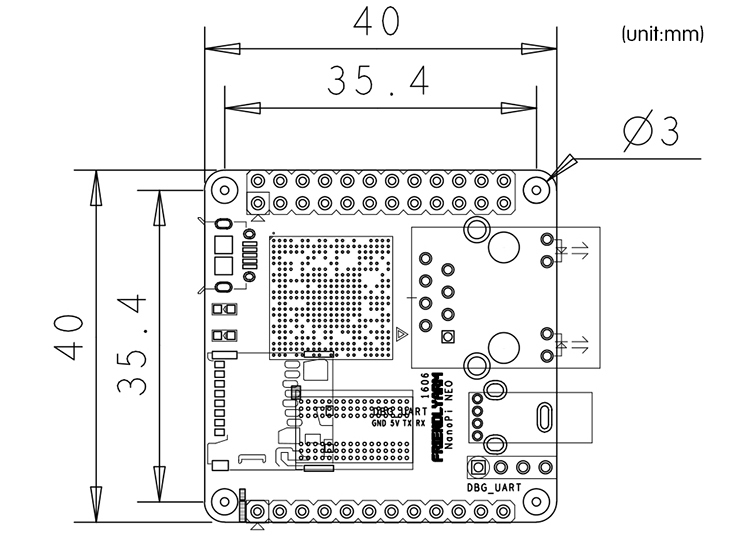

Dimensional Diagram: http://wiki.friendlyarm.com/wiki/images/9/99/NanoPi-NEO-1606-dimensions%28dxf%29.zip
Schematics: http://wiki.friendlyarm.com/wiki/images/a/aa/NanoPi-NEO-1606-Schematic.pdf
Github: https://github.com/friendlyarm
Sources: https://www.mediafire.com/folder/n5o8ihvqhnf6s/Nanopi-NEO
3D Housing Set printing files:NanoPi NEO Air 3D Housing Set printing files
