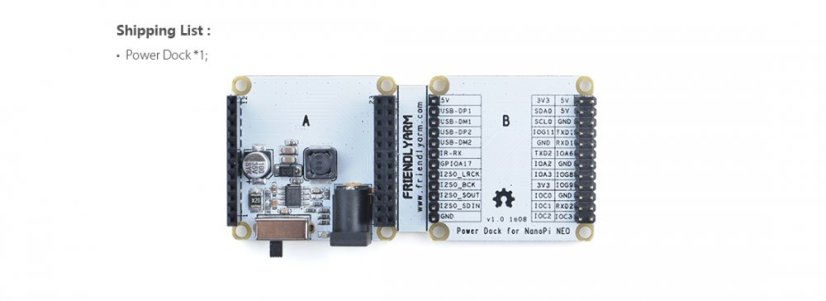

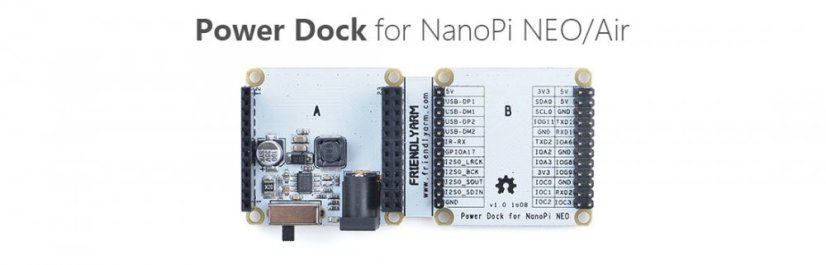

NanoPi Power Dock
NanoPi Power Dock
- Napájecí dok pro NanoPi NEO je deska pro převod napájení.
- Používá zařízení TI TPS54331 s širokým rozsahem napětí. TPS54331 integruje MOSFET s nízkým RDS(on) na vysoké straně.
- Jeho funkce pomalého startu omezuje nárazové proudy. Ochranný obvod proti přepětí omezuje napěťové špičky během spuštění a přechodných podmínek.

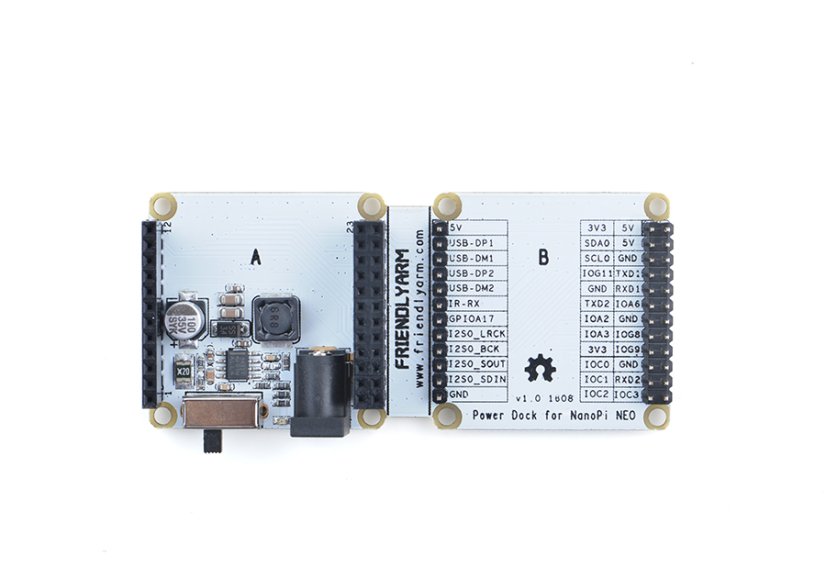

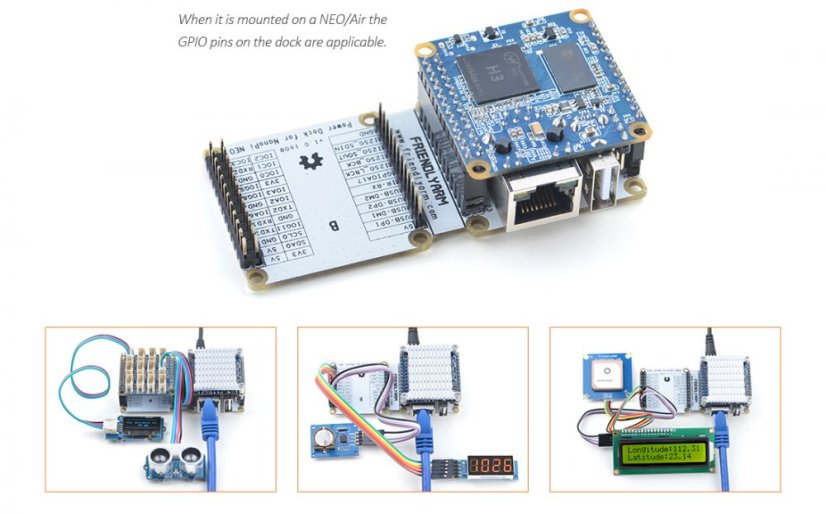

- Strana A má dvojité vysoké ženské konektory, které umožňují stohování NEO na desku. Strana B populizuje GPIO piny NEO.
Hardwarové specifikace:

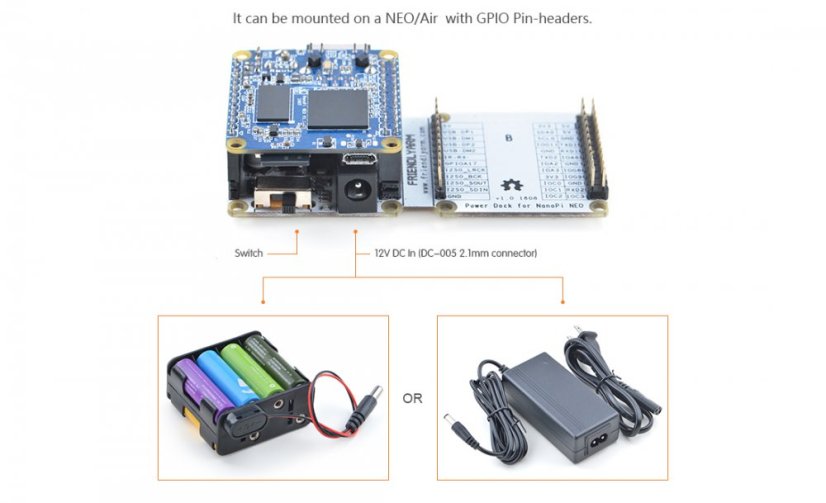

- Vstupní napětí: 12V
- Výstup: 5V/2A
- Spínací frekvence: 570KHz
- Klidový proud po vypnutí: 1uA
- Uzamčení při podnapětí
- Ochrana proti přepětí
- Pomalý start
- Rozměry PCB (mm): 40 x 88
