Souprava NanoVNA-H4 - obsahuje 10kHz-1500MHz přenosný vektorový síťový analyzátor, kalibrační sadu SOLT, 6ti dílnou sadu tlumičů, adaptéry pro rychlé připojení, nízko ztrátové LMR200 kabely, pouzdro a další vybavení. 6ks!

Souprava NanoVNA-H4 obsahuje open-hardware vektorový síťový analyzátor navržený ttrftech (GitHub), která vám umožní snadné testování většiny RF zařízení. Část všech výnosů z prodeje této soupravy je vyplácena týmu ttrftech, aby pokračoval v dalším vývoji NanoVNA-H4. RF sekce jsou EMI stíněné, což snižuje potenciální rušení a zlepšuje přesnost přístroje.

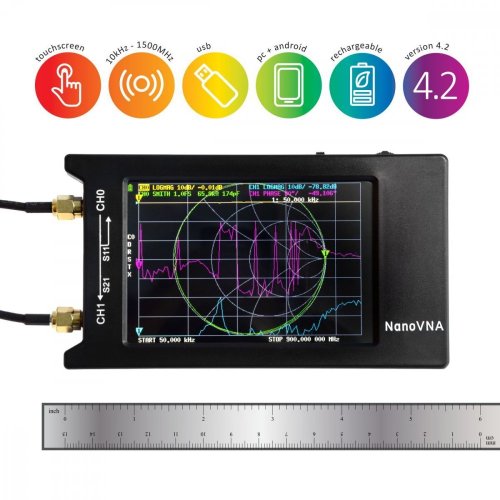

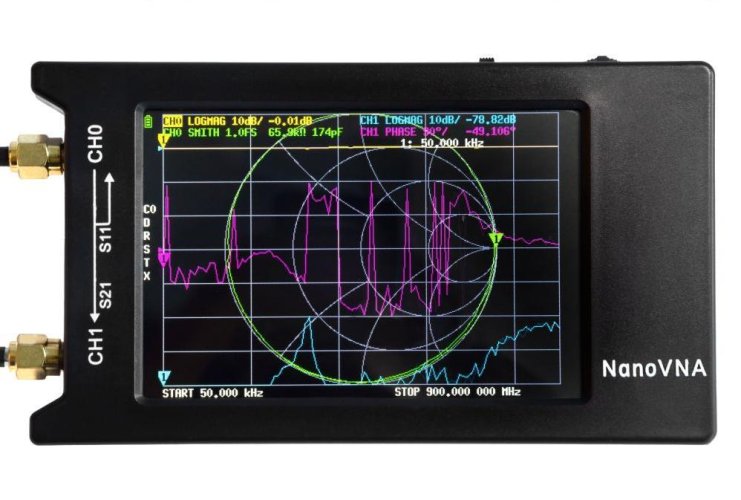

NanoVNA-H4 obsahuje 4" TFT dotykovou obrazovku s jednoduchým rozhraním, které umožňuje měření S-parametrů (S11 a S21), SWR, fáze a schopnost Smithova diagramu.

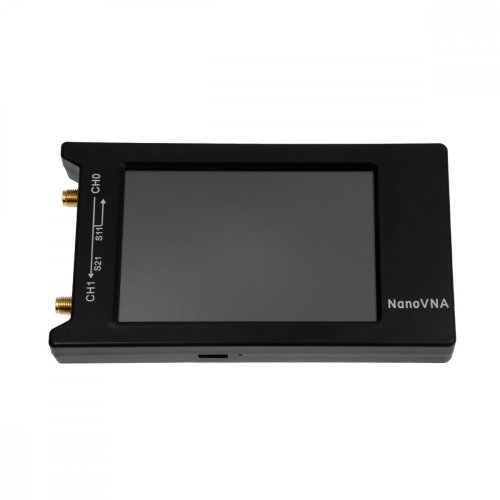

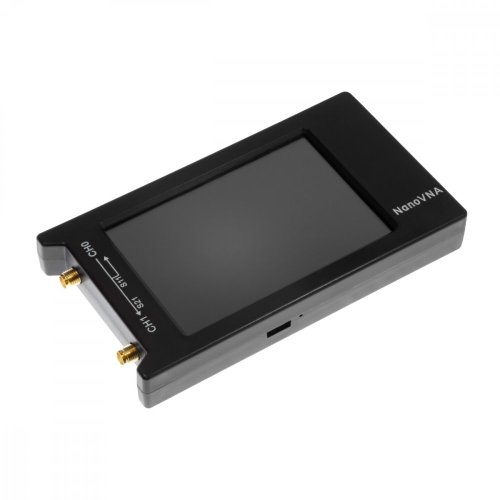

Rozměry jsou pouze 85 x 54 mm, je chráněna PCB pouzdrem a je vybavena 1950mAh baterií, NanoVNA je ideální pro přenosná měření a další operace.

Schopnost měření minimálně 10kHz-1500MHz - a lepší s vhodně upraveným firmwarem (všimněte si, že hodnoty mohou být mimo zamýšlené operační frekvence nižší). Frekvenční přesnost je 0,5 PPM nebo lepší, RF výstupní napětí je 13 dBm a SWR < 1.1.

NanoVNA-H4 může také komunikovat s vaším PC přes USB-C (sériový režim). USB kabel je součástí balení.

Specifikace:

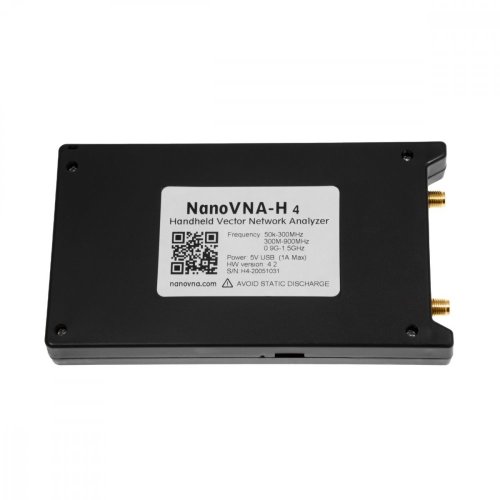

• Model: NanoVNA-H4
• HW ver: 4.3_MS
• Frekvenční rozsah měření: 10KHz -1.5GHz ( pod 50kHz výkon klesá)
• RF výstup: 0dbm (±2dbm)
• Frekvenční stabilita: 0.5ppm
• Rozsah měření: 70dB (50kHz-300MHz), 60dB (300M-900MHz), 40dB(0.9G-1.5GHz)
• Port SWR: < 1.1
• Displej: 3.95 palcový TFT (320 x 480)
• USB rozhraní: USB type-C komunikační mód: CDC (sériový)
• Napájení: USB 5V 200mA, vestavěná 1950mAh baterie, maximální nabíjecí proud 1A
• Počet skenovacích bodů: 101 (pevné)
• Zobrazení sledování: 4, značení: 4, uložení nastavení: 5
• ABS pouzdro: 75mm x 133mm x 18mm (bez výčnělků)

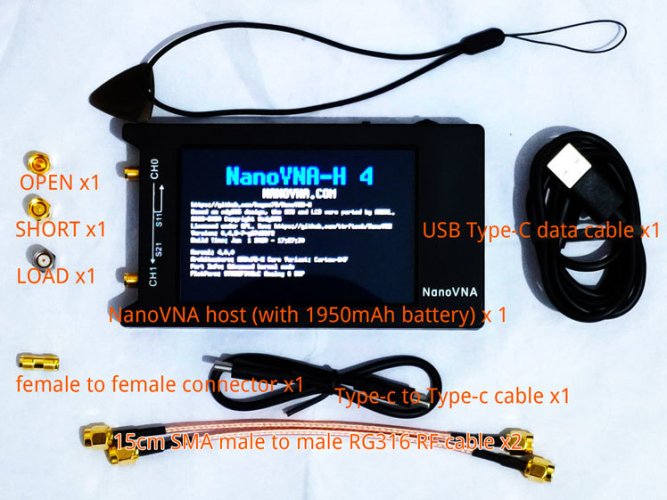

Obsahuje:

• NanoVNA s EMI stíněním a 1950mAh baterií

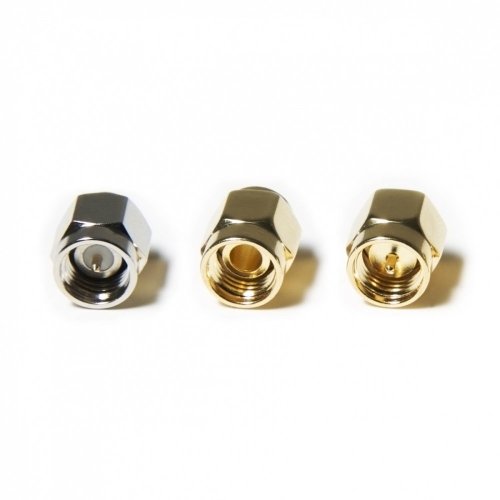

• SMA kalibrační sada 3 ks

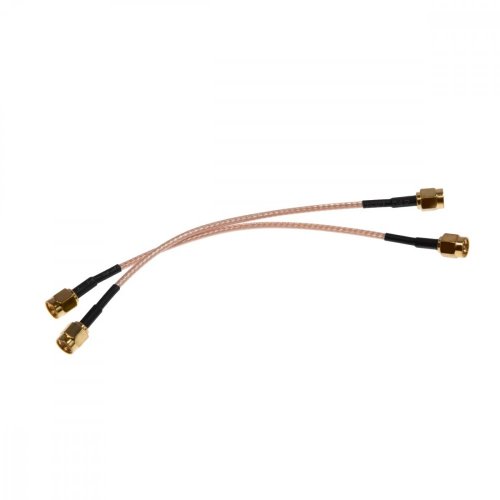

• Kabel RG174, 30 cm, 2 ks

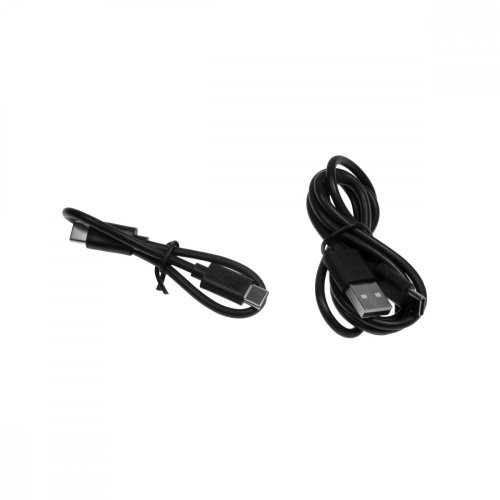

• USB-C datový kabel, 30 cm
