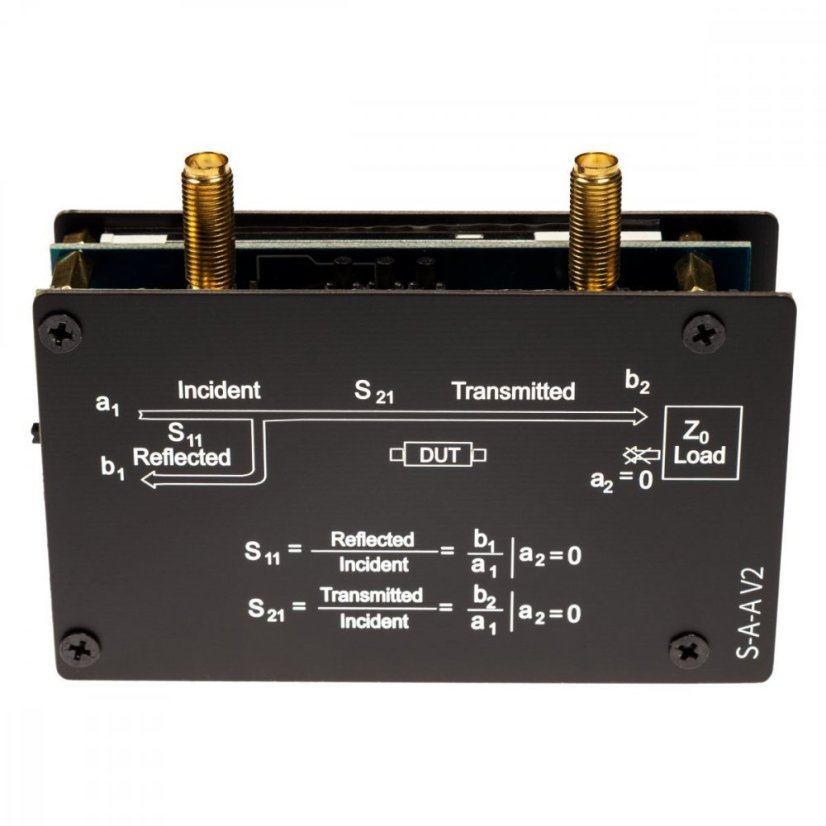

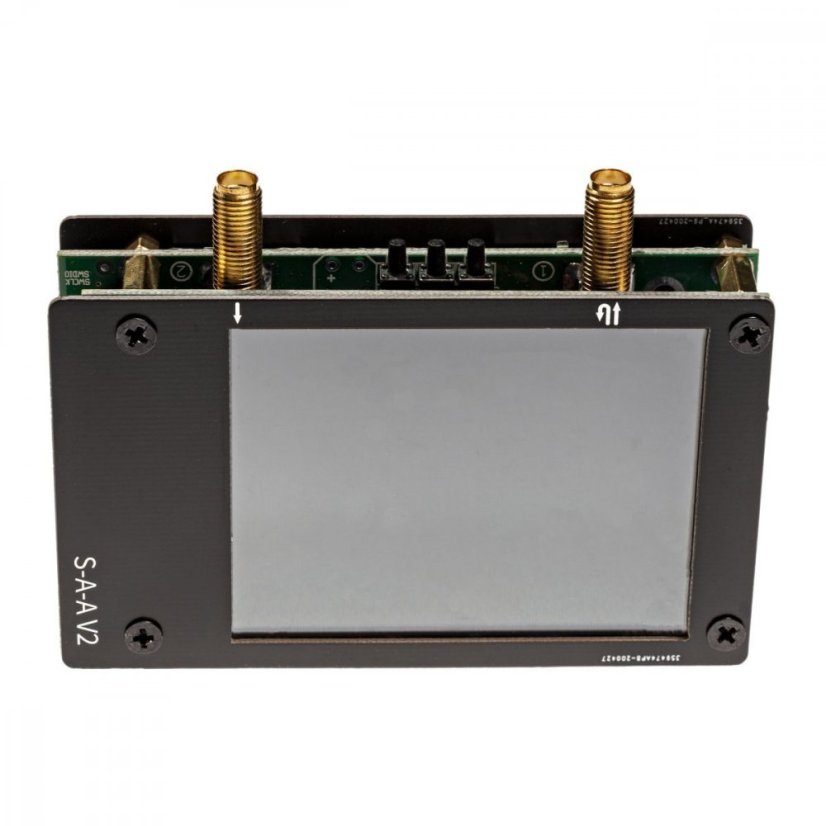

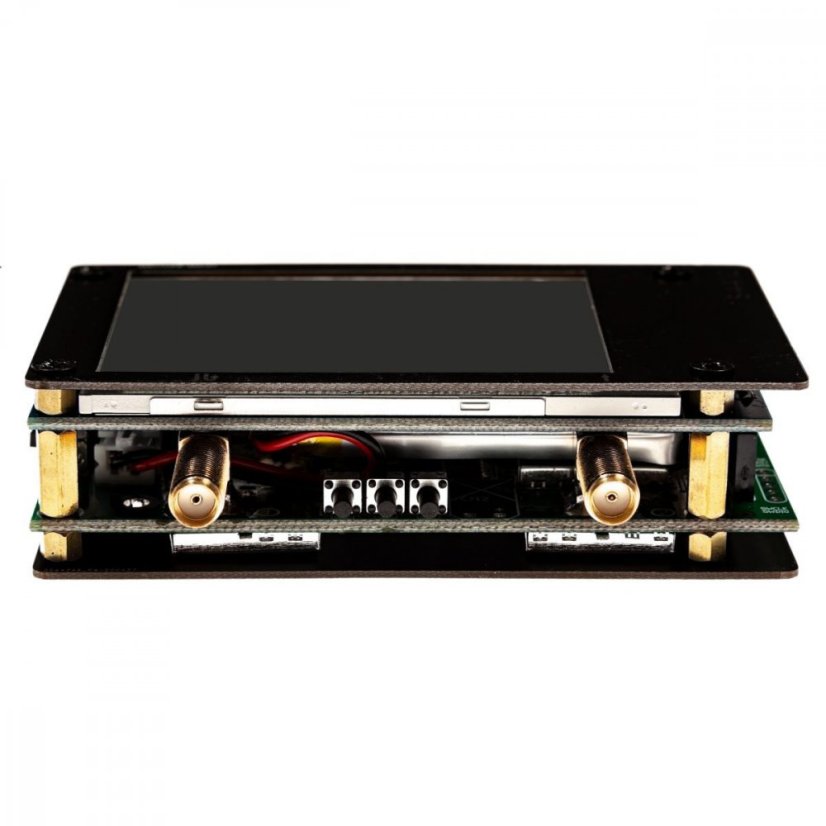

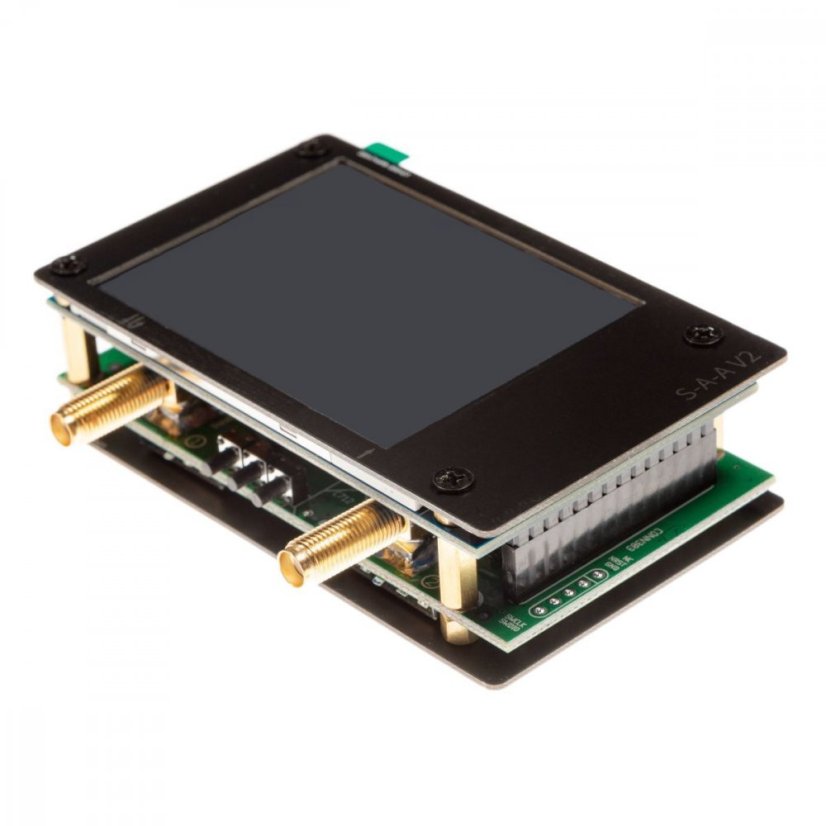

NanoVNA v2 S-A-A-2: 50kHz-3000MHz přenosný vektorový síťový analyzátor s 2,8" LCD a kalibrační sadou SOLT

NanoVNA V2+ S-A-A-2 je vysoce kvalitní vektorový síťový analyzátor za nízkou cenu, který se používá pro ladění antén, filtrování a měření ztrát v kabelech. Nabízí frekvenční rozsah od 50 kHz do 3 GHz a dynamický rozsah 70 dB (< 1,5 GHz) / 60 dB (> 3 GHz). Napájení zajišťuje mikro USB a je možné jej také používat s Li-Ion baterií (není součástí balení). Kompatibilní s VNA-QT PC softwarem.

Specifikace:

• Materiál: PCB + akryl
• Barva: černá
• Frekvenční rozsah: 50 KHz - 3 GHz
• Dynamický rozsah (kalibrováno): 70 dB (do 1,5 GHz), 60 dB (do 3 GHz)
• Úroveň S11 (kalibrováno): -50 dB (do 1,5 GHz), -40 dB (do 3 GHz)
• Absolutní max. vstupní výkon na portu 1 / portu 2:  +20 dBm/≤ 0 až +10 dBm pro normální měření
• Frekvence vzorkování: 100 bodů/s
• Displej: 2,8", 320 x 240
• USB rozhraní: mikro USB
• Napájení: USB, maximální nabíjecí proud - 1 A
• Baterie: 1 x 1950mAh lithiová baterie (součástí balení)
• Konektor baterie: JST-XH 2,54 mm
• Maximální body vzorkování (na zařízení): 201
• Maximální body vzorkování (USB): 1024
• Port 2 návratová ztráta (1,5 GHz): 20 dB typ
• Port 2 návratová ztráta (3 GHz): 13 dB min
• Rozměry balení: 170 x 100 x 35 mm (6,7 x 3,9 x 1,4 palce)
• Hmotnost balení: 225 g / 7,9 unce

Poznámka:
1. Stažení VNA-QT softwaru: https://github.com/nanovna/NanoVNA-QT/releases
2. nanovna-saver: https://github.com/zarath/nanovna-saver/tree/feature/nanovna-v2
3. Uživatelská příručka: https://github.com/nanovna/NanoVNA-QT/raw/master/ug1101.pdf

Seznam balení:
1 * S-A-A-2 hostitel (s 1950mAh baterií)
1 * Mikro USB datový kabel

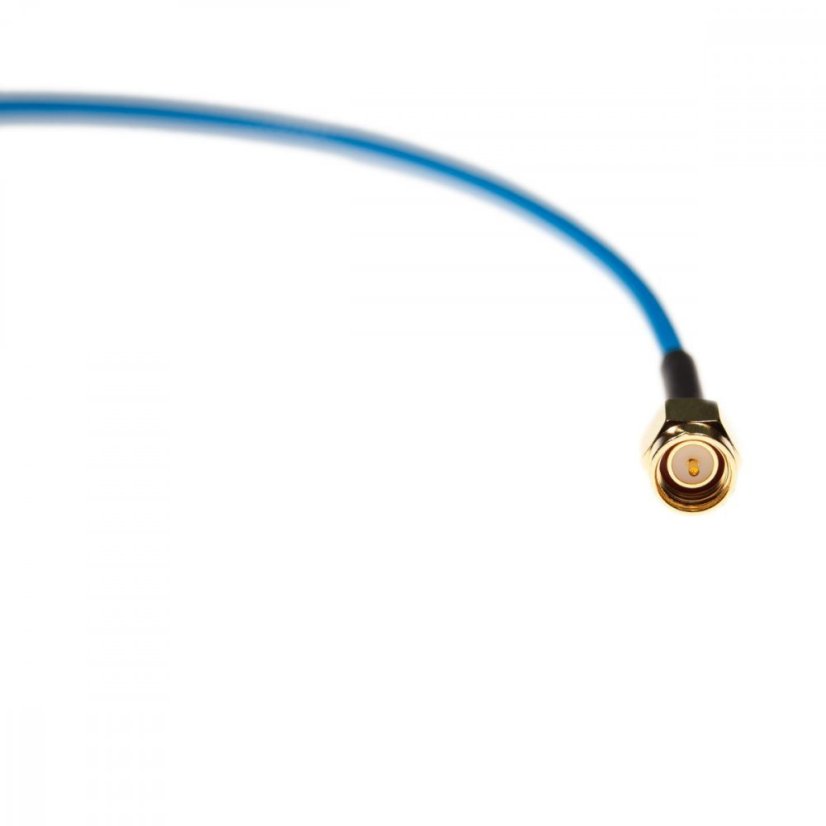

2 * 300mm SS405RF kabel SMA samec/samec
1 * SMA samčí kalibrační sada - OPEN
1 * SMA samčí kalibrační sada - SHORT
1 * SMA samčí kalibrační sada - LOAD
1 * SMA konektor samice/samice
1 * Sada s doplňky
