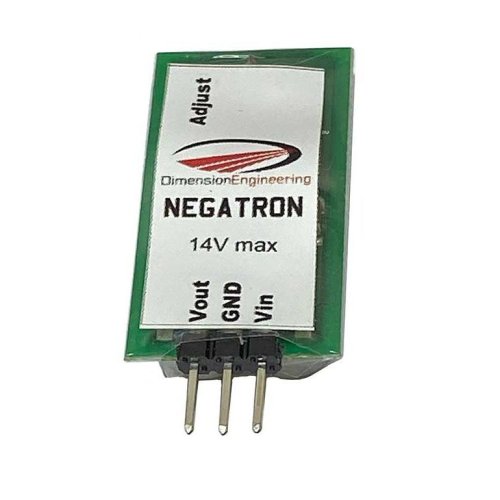

Negatron DC-DC konvertor

Negatron je buck-boost konvertor, který efektivně převádí kladné napětí na záporné, ideální pro aplikace s operačními zesilovači a dalšími zařízeními. Nabízí nastavitelné výstupní napětí v rozmezí -1,3 až -12 V. Tento konvertor je schopný buď zvyšovat, nebo snižovat napětí, což umožňuje například transformaci vstupního napětí 9 V na -5 V nebo -12 V.

Negatron je skvělou volbou pro inženýry, kteří se snaží vytvořit zdroj záporného napětí v nízkoproudových aplikacích.

Konvertor pracuje s výstupním napětím od 4 do 14 V, jehož hodnota se nastavuje pomocí malého šroubového potenciometru umístěného v horní části zařízení.

Vlastnosti:

• Model: Negatron
• Rozsah výstupního napětí: -1,3 až -12 V
• Rozsah vstupního napětí: 4 až 14 V
• Maximální výstupní proud: 0,5 A při -5 V, napájeno z +9 V
• Maximální výstupní proud: 0,25 A při -12 V, napájeno z +12 V
• (Hodnoty při jiném vstupním/výstupním napětí naleznete v katalogovém listu)
• Typické vlnění: ~100 mV
• Nevyžaduje žádné externí komponenty

Ochranné prvky:

• Nadproudová ochrana
• Tepelná ochrana

Použití:

• Laboratorní práce a prototypování
• Záporné napájení pro operační zesilovače
• Napájení malých audio zesilovačů
• Napájení senzorů
• Zařízení se solárním napájením
• Nabíjení baterií
• Zařízení s obnovitelným zdrojem napájení

Datasheet:

Negatron.doc (167kb)
Negatron.pdf (181kb)

Buck-boost

Výrobce: Dimension Engineering USA
