Nooelec NESDR SMArt v5 Premium RTL-SDR s hliníkovým pouzdrem, 0.5PPM TCXO, SMA vstupem založený na RTL2832U a R820T2.
Tohle prémiové RTL-SDR bylo navrženo, vyvinuto a vyrobeno společností Nooelec v USA a Kanadě za účelem použití široké škály požadovaných aplikací.
Vylepšení SDR:
NESDR SMArt obsahuje stejnýultra nízký fázový šum 0.5PPM TCXO použitý v našem menším Nano 2+, což zajišťuje optimalizovanou stabilitu ladění.
Pro snížení šumu byla část se zdrojem napětí přepracována a přizpůsobenarf regulátoru napětí s šumem menším než 10 µVRMS, což je nejméně 10x méně než u jiných designů!
Ve zdroji napájení byl použit kvalitně stíněný induktor pro zlepšení EMI odporu.
Leštěné hliníkové pouzdro zajistí, že EMI zůstane mimo citlivé RF obvody.
Nižší teploty na desce dále zlepšují hladinu šumu SDR.
Teplotní optimalizace:
Na zakázku vyrobený chladič je připojen k primární desce plošných spojů s termální přilnavostí 3M pro efektivní odvádění tepla.
2 kusy silikonových termálních podložek odvádí zbývající teplo od citlivých částí zařízení.
Spotřeba energie byla snížena na průměrně 10mA, což snižuje produkci tepla.
Vytvořilo to mnohem nižší teplotu na desce, zvýšenou odolnost, vylepšenou citlivost a maximální frekvenční rozsah. Změny byly simulovány a testovány s Flir E8.
Vylepšení formátu:

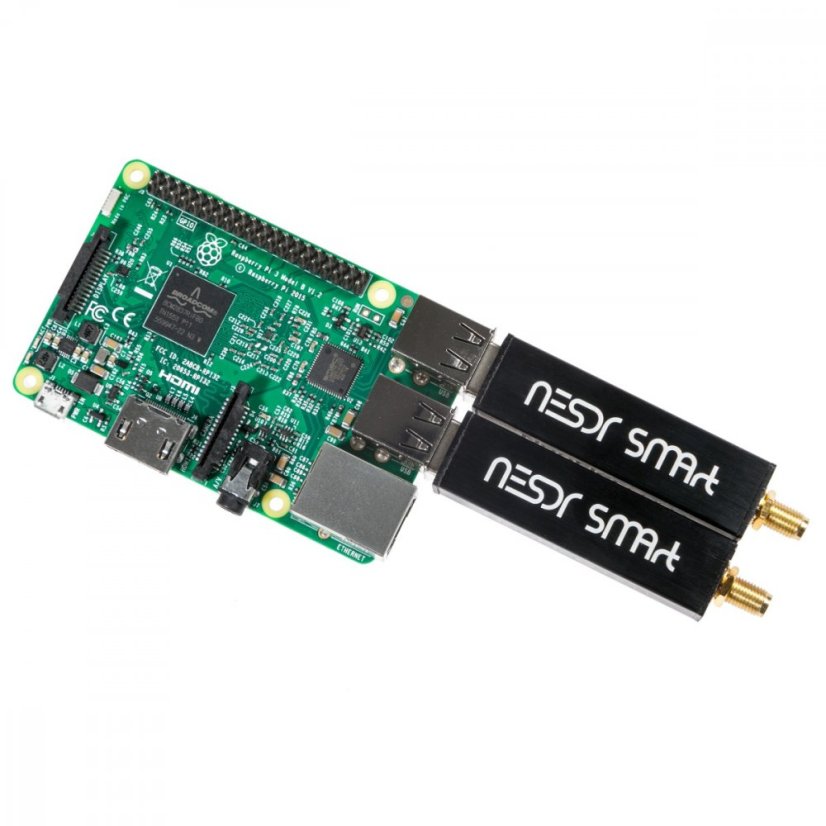

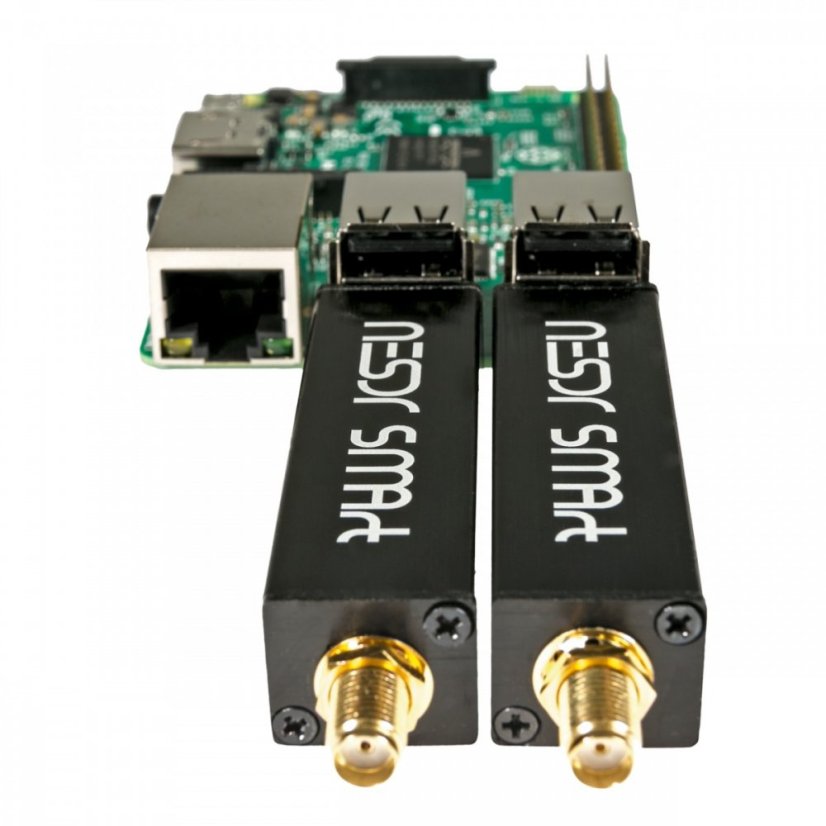

NESDR SMArt byl navrženminimálně pro okluzi USB portu a zajišťuje, že SMArt může být používán vedle jakéhokoliv USB zařízení.
Přepracovaný design formátu umožňuje přechod nauniverzálnější SMA anténní vstup.
Obsahuje:

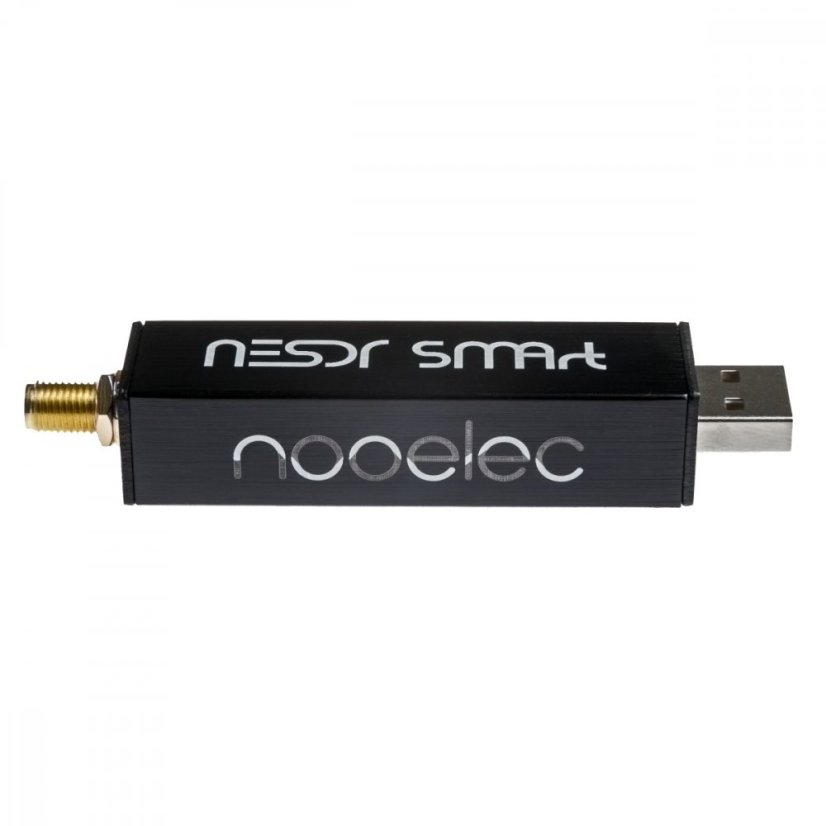

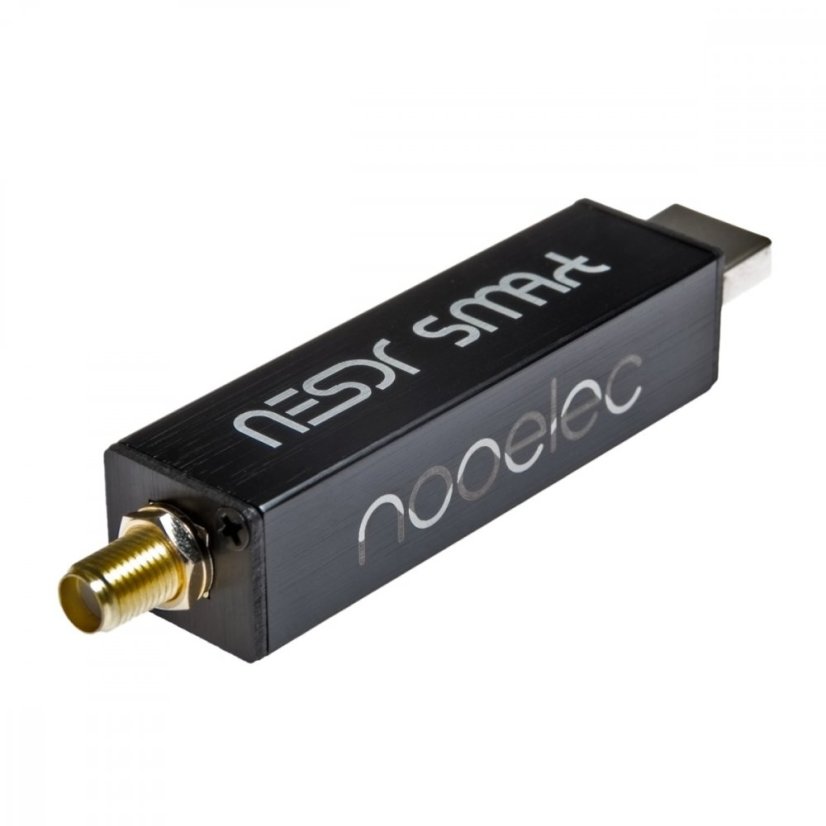

NESDR SMArt SDR s leštěným hliníkovým pouzdrem
Specifikace SDR:
RTL2832U demodulátor/USB rozhraní IC
R820T2 tuner IC
Frequency Range: 0.1MHz - 1750MHz
0.5PPM, ultra-nízký fázový šum TCXO
RF regulátor napětí
Stíněný primární induktor
Zabudovaný zakázkový chladič
Vnitřní SMA anténní vstup
Velmi kvalitní černé leštěné hliníkové pouzdro
Přímé vzorkovací podložky na PCB
Specifikace SDR TCXO:
Frekvenční stabilita: 0.5PPM (max)
Fázový šum @1kHz offset: -138dBc/Hz (nebo lepší)
Fázový šum @10kHz: -150dBc/Hz (nebo lepší)
Fázový šum @100kHz: -152dBc/Hz (nebo lepší)
Kompatibilní příslušenství (není součástí balení):
