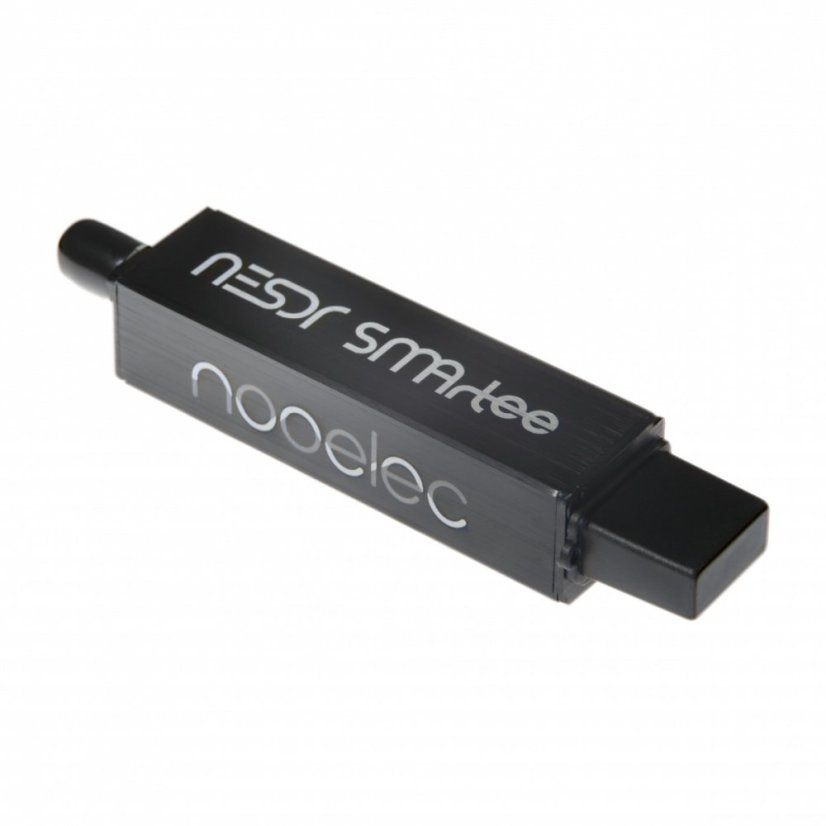

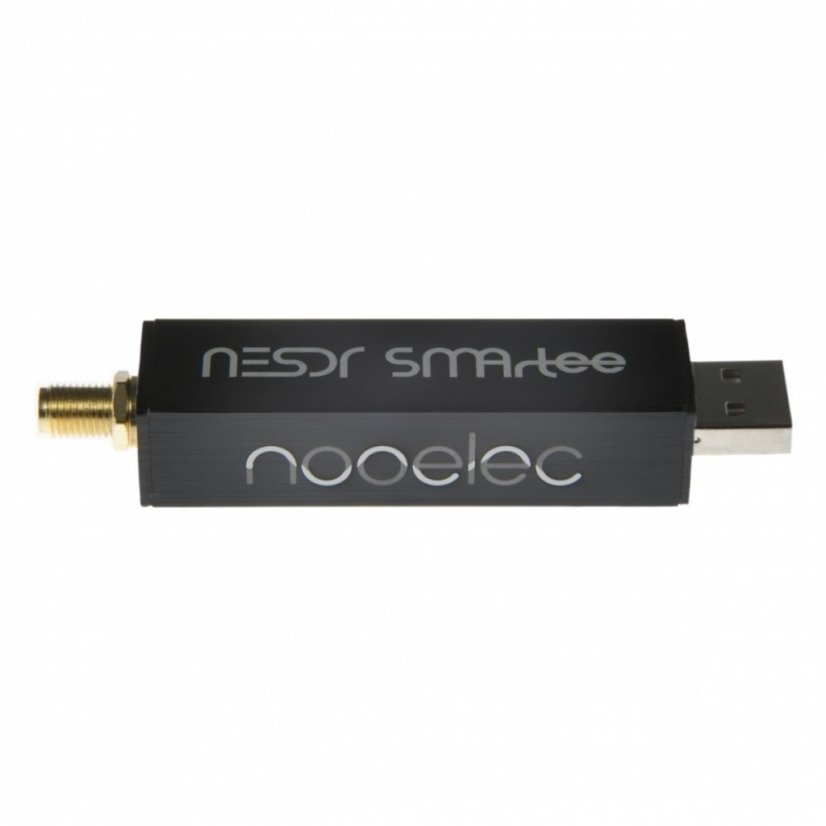

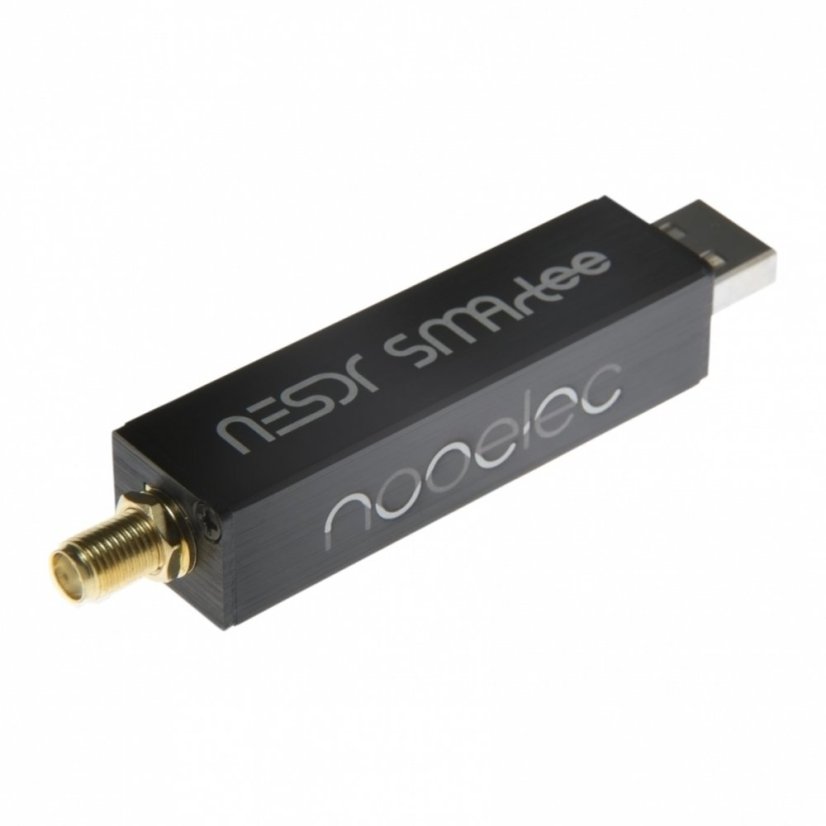

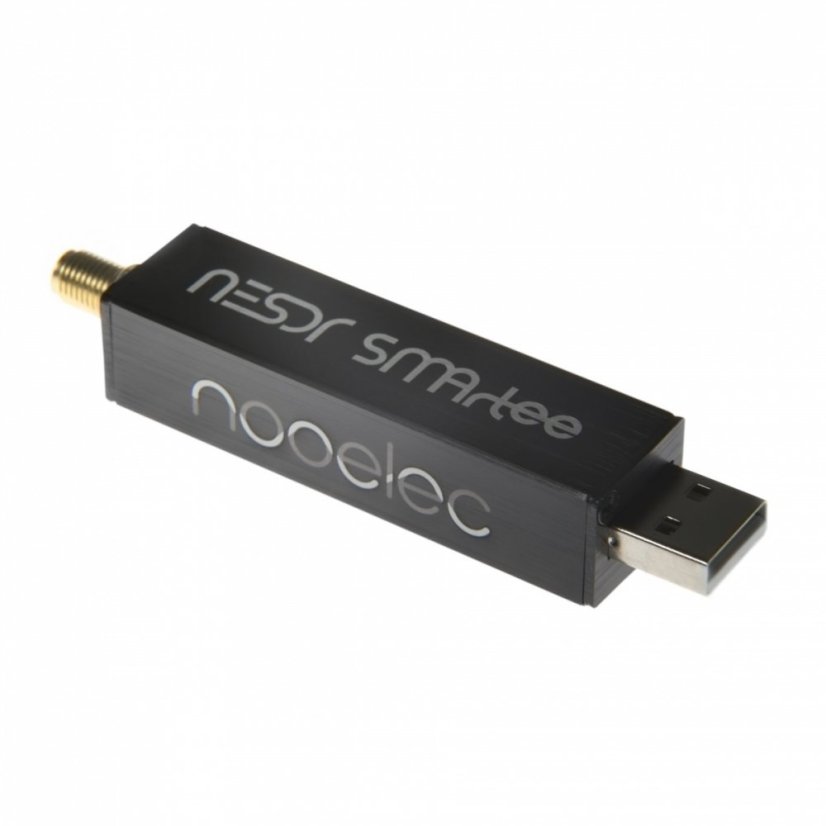

Nooelec NESDR SMArTee v2 SDR RTL přijímač s Bias-Tee

Nooelec NESDR SMArTee v2 SDR RTL přijímač

Snižuje hladinu šumu v PRŮMĚRU o ~3dB oproti už tak velmi výkonnému NESDR SMArt (v1-v3), navíc obsahuje prvky stále zapnutého Bias-Tee—to vše ve stejném fantastickém tvarovém faktoru!

NESDR SMArTee v2 je plně srovnatelný z hlediska funkce, hodnot šumu a citlivosti s NESDR SMArt v4, má ale navíc DC výstup napájení (4.5V @ 250mA max) na portu antény, k napájení aktivní elektroniky jako je série SAWbird modulů LNA.

Obsahuje:

• NESDR SMArTee SDR s leštěným hliníkovým pouzdrem.

SDR prvky:

• NESDR SMArTee obsahuje stejný ultra-nízký fázový šum 0.5PPM TCXO, jaký je použit v mnohem menším Nano 3 (TCXO specifikace je uvedená níže).
• Při snaze o snížení šumu se v oblasti zdroje napájení používá RF regulátor napětí s šumem nižším než 10 µVRMS.
• Ve zdroji napájení byl použit kvalitně stíněný induktor, aby došlo ke zlepšení EMI odporu.
• Hliníkové pouzdro zajišťuje, aby EMI zůstalo tam kam patří--mimo citlivé RF systémy obvodů.
• Nižší teploty na úrovni desky dále zlepšují hladinu SDR šumu.
• Plně ESD obvody jak na vstupu antény, tak i na USB portu poskytují ochranu vaší investice.

Bias-Tee prvky:

• RF regulátor s 4.5V poskytuje DC výstup pro napájení vašich aktivních elektronických zařízení.
• Bias-Tee NEPOTŘEBUJE být vybavený hardwarovými nebo softwarovými doplňky.
• Regulátor přidává méně než 10 µVRMS šumu.
• Bias-Tee může poskytovat až 250mA vašemu aktivnímu systému bez rozšíření omezení USB výkonu (500mA).
• Obsahuje ochranný obvod, který pomáhá předcházet poškození elektrickým zkratem.

Termální prvky:

• Výsledkem nového PCB designu jsou průměrné teploty okolo 10ºC, nižší než u NESDR SMArt (v1-v3).
• Zakázkový chladič odvádí teplo pryč od obvodové desky.
• 2 kusy silikonových termálních podložek odvádějí teplo od citlivých míst zařízení.

SDR specifikace:

• RTL2832U demodulátor/USB rozhraní IC
• R820T2 tuner IC
• Frequency Range: 25MHz - 1750MHz
• 4.5V 250mA Bias-Tee
• 0.5PPM ultra nízký fázový šum TCXO
  • RF-vhodný regulátor napětí
  • Zabudovaný zakázkový chladič
  • Vnitřní SMA anténní vstup
  • Přímé vzorkovací podložky na PCB

Dokumentace v angličtině: http://start.nesdr.com
