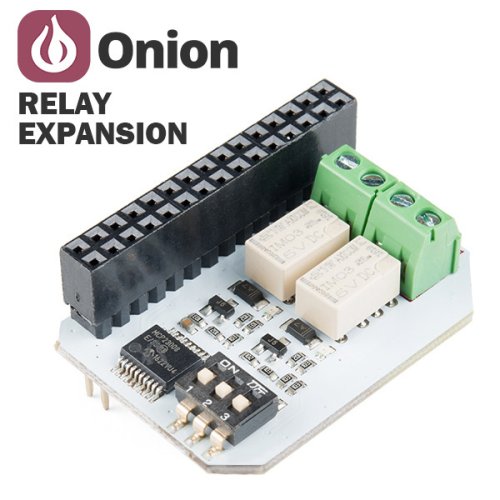

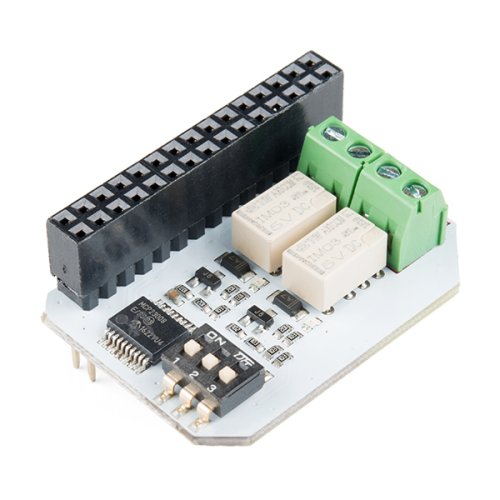

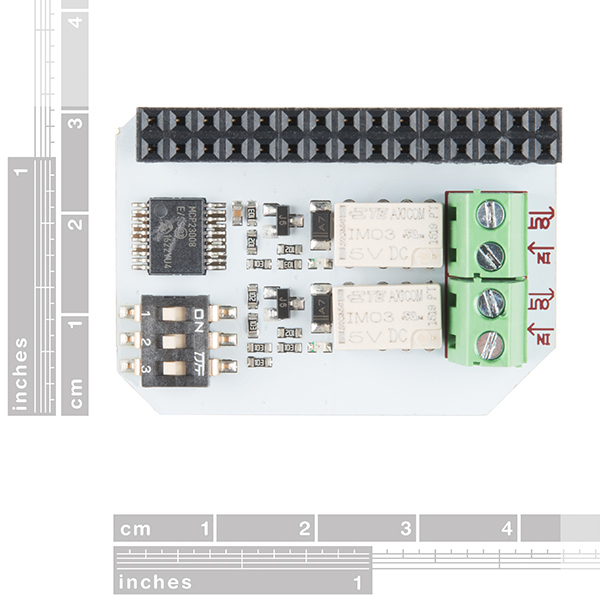

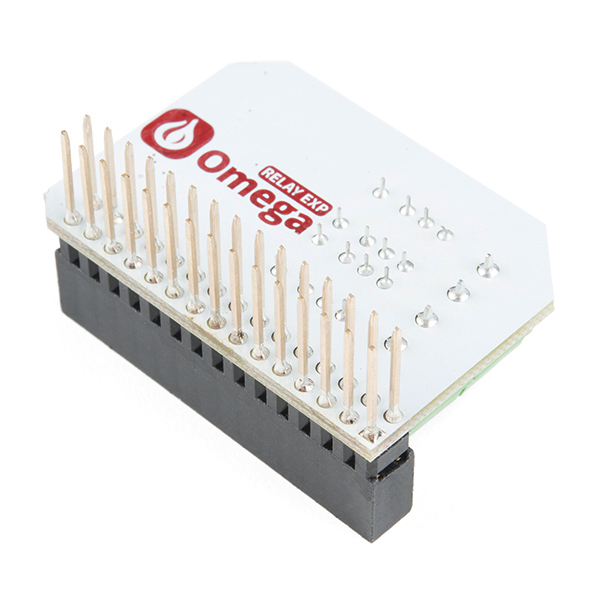

Rozšiřující deska relé Omega2

Rozšiřující deska relé pro Onion Omega2/

Tato rozšiřující deska relé umožňuje vašemu zařízení Omega ovládat dva další nezávislé elektrické obvody. Obvody jsou izolovány od Omega a mohou pracovat na mnohem vyšších nebo nižších napětích. Můžete tak ovládat další obvody, které jste vytvořili, nebo malé domácí spotřebiče s výkonem až 60W. Tato rozšiřující deska je ideální pro projekty domácí automatizace, protože vám umožňuje ovládat další zařízení na dálku pomocí vašeho Omega.

Obsahuje dva elektromagnetické relé, které dokážou přepínat až 60W, s maximálním proudem 2A a maximálním napětím 220V DC nebo 250V AC. Šroubové terminály vám umožňují připojit různé kabely a vodiče. Tato rozšiřující deska má 3-bitový přepínač adres, který vám umožňuje použít až osm relé s jedním Omega. Můžete tak ovládat až 16 zařízení s jedním Omega!

Poznámka: Tato rozšiřující deska vyžaduje dok s rozšiřujícím headerem, jako je Rozšiřující dok, Dok s napájením nebo Arduino dok R2.

Důležité upozornění: Pokud používáte tuto rozšiřující desku s obvody nebo spotřebiči připojenými k domácí nebo průmyslové síti, ujistěte se, že plně rozumíte, jak s nimi bezpečně pracovat. Nedostatečné přípravy jako špatné izolace, chyby v zapojení nebo používání vodiče, který není určen pro vaši aplikaci, mohou způsobit vážné poškození, včetně zranění nebo požáru. Firma Onion nepřebírá odpovědnost za jakékoli škody způsobené nesprávným použitím tohoto produktu, takže se ujistěte, že víte, co děláte!

Technické údaje

• Počet relé: 2
• Maximální napětí relé: 250V AC
• Maximální proud relé: 2A
• Maximální přepínací výkon relé: 60W, 62.5VA
• Typický čas přepnutí relé: 1ms
• Maximální čas přepnutí relé: 3ms
