OrangePi 5 MAX
OrangePi 5 Max

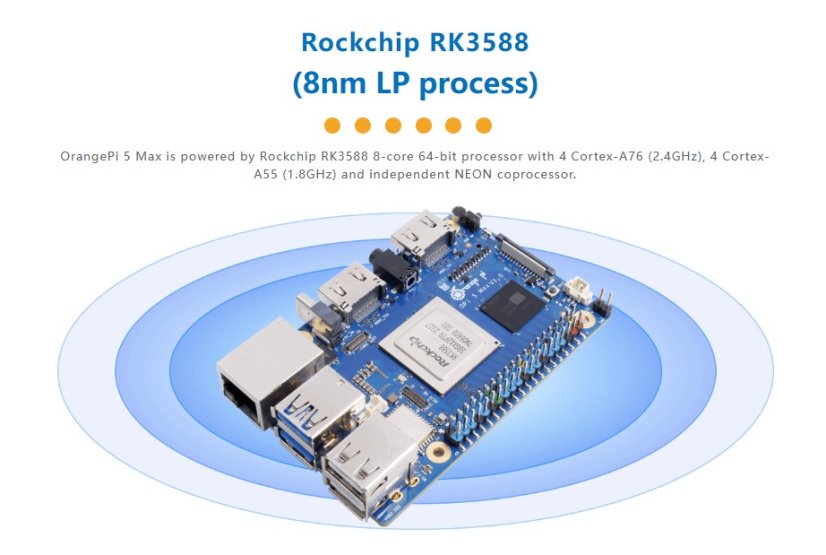

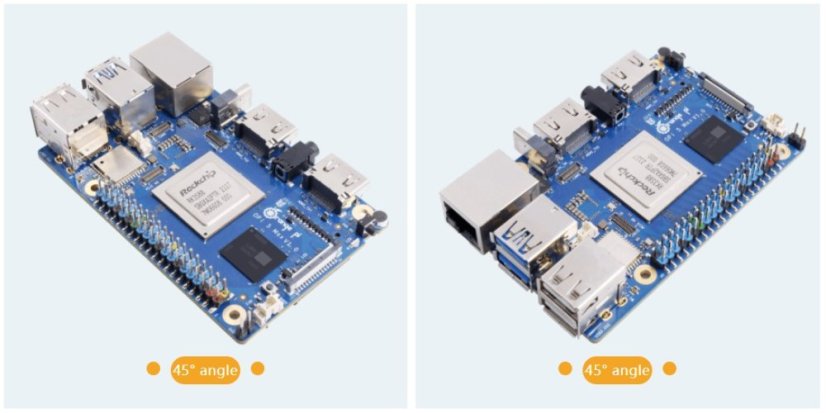

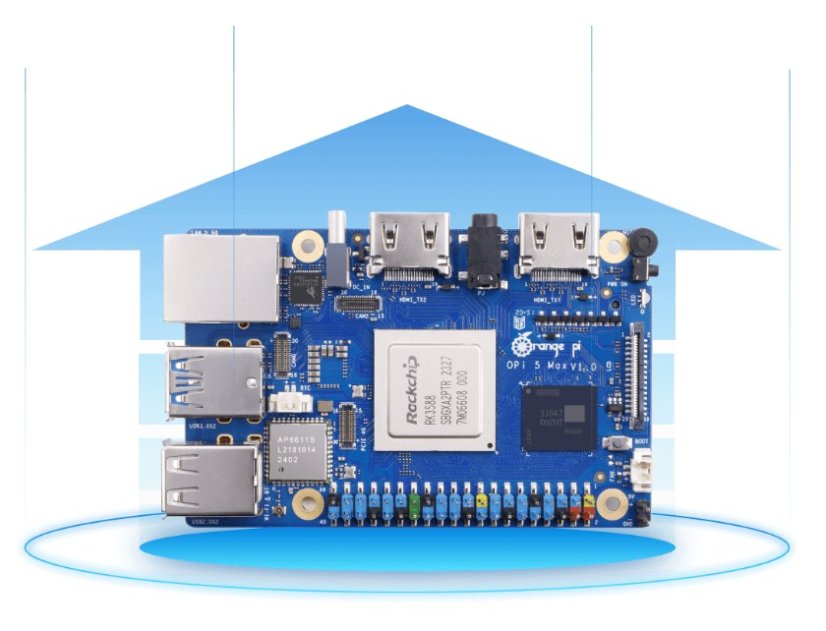

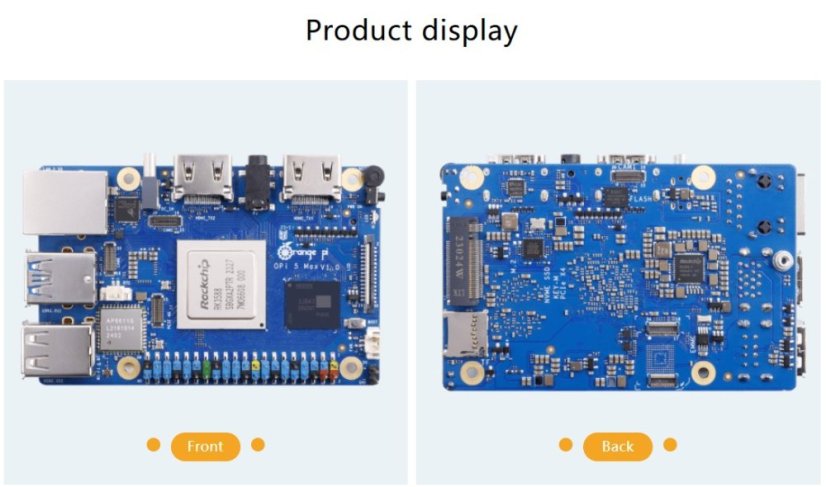

OrangePi 5 Max využívá 8jádrový 64bitový procesor Rockchip RK3588, který zahrnuje čtyři jádra Cortex-A76 (2,4 GHz) a čtyři jádra Cortex-A55 (1,8 GHz) spolu s nezávislým koprocesorem NEON. Díky 8nm výrobní technologii dosahuje hlavní frekvence až 2,4 GHz. Je vybaven integrovanou grafikou ARM Mali-G610 s 3D GPU, kompatibilní s OpenGL ES 1.1/2.0/3.2, OpenCL 2.2 a Vulkan 1.2.
Vestavěná NPU podporuje hybridní výpočty INT4/INT8/INT16/FP16 s výpočetním výkonem až 6 TOPS, což umožňuje efektivní využití pro edge computing a chytré koncové zařízení. Nabízí 4GB/8GB/16GB LPDDR5 RAM, podporuje zpracování obrazu až v 8K rozlišení a je vybaven eMMC slotem i integrovaným eMMC úložištěm (jedna z těchto variant). K dispozici je Wi-Fi 6E + Bluetooth 5.3 s podporou BLE.

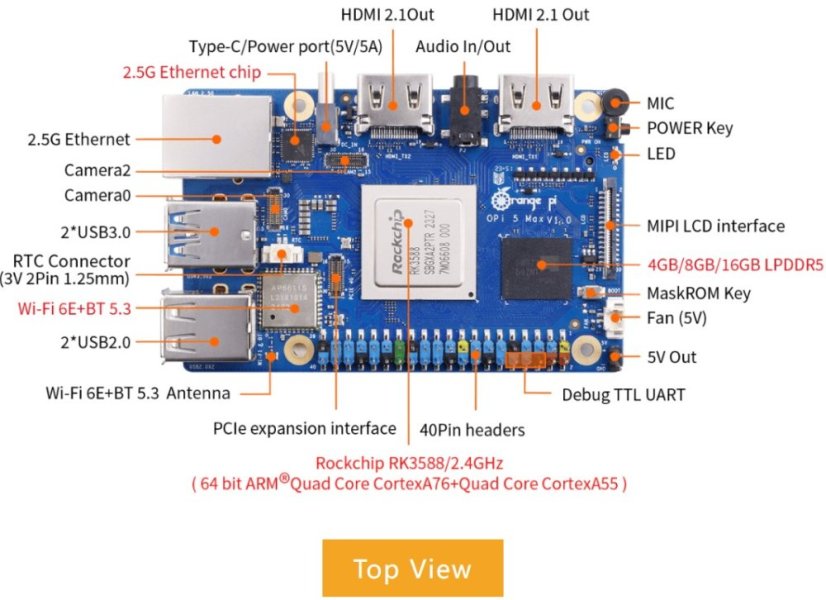

OrangePi 5 Max poskytuje širokou škálu rozhraní, včetně HDMI výstupu, GPIO konektoru, USB 2.0, USB 3.0, 3,5mm audio jacku, jednoho rozšířeného 2,5G vysokorychlostního síťového portu PCIe a jednoho slotu M.2 M-Key (PCIe 3.0 4-Lane) pro instalaci NVMe nebo SATA SSD disků.
Díky kompaktním rozměrům (PCB 89 mm × 57 mm × 1,6 mm) a vysokému výkonu se OrangePi 5 Max široce využívá v high-end tabletech, edge computingu, umělé inteligenci, cloud computingu, AR/VR, chytrém zabezpečení, chytré domácnosti a dalších oblastech AIoT.
OrangePi 5 Max podporuje operační systémy Orangepi OS (Droid), Orangepi OS (Arch), Orangepi OS (OH), Ubuntu, Debian a Android 13.
Specifikace:
| Model | OrangePi 5 MAX |
| Hlavní čip | Rockchip RK3588 (8nm LP proces) |
| CPU | • 8-jádrový 64-bitový procesor • 4 Cortex-A76 a 4 Cortex-A55 s nezávislým NEON koprocesorem • Cortex-A76 na 2,4GHz, Cortex-A55 na 1,8GHz |
| GPU | • Integrovaná ARM Mali-G610 • Vestavěný 3D GPU • Plně kompatibilní s OpenGL ES1.1/2.0/3.2, OpenCL 2.2 a Vulkan 1.2. |
| NPU | Vestavěná NPU podporuje hybridní výpočty INT4/INT8/INT16/FP16 s až 6 TOPS. |
| PMU | RK806-1 |
| RAM | LPDDR5 496PIN: 4GB, 8GB, 16GB volitelně |

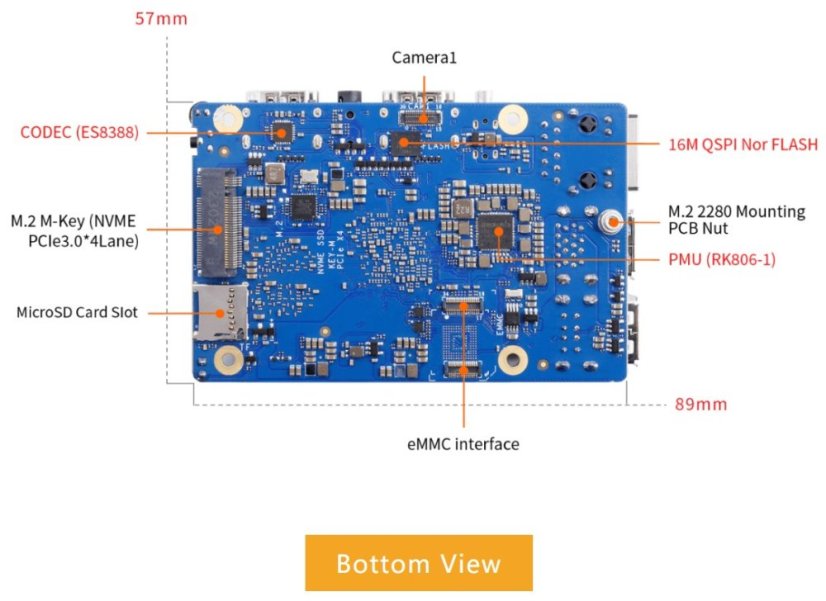

| Úložiště | • eMMC Flash Sockets (výchozí) • Vestavěná eMMC (konfigurovatelná) Poznámka: Buď eMMC socket nebo vestavěná eMMC, podpora: 32GB, 64GB, 128GB, 256GB volitelně • QSPI Nor FLASH: 16MB • Slot pro MicroSD kartu • M.2 M-KEY slot: Podpora NVMe SSD (PCIe 3.0 4Lane) |
| USB | 2*USB3.0; 2*USB2.0; |
| Video | • 2* HDMI 2.1, až 8k@60FPS • 1* MIPI DSI TX 4 Lane |

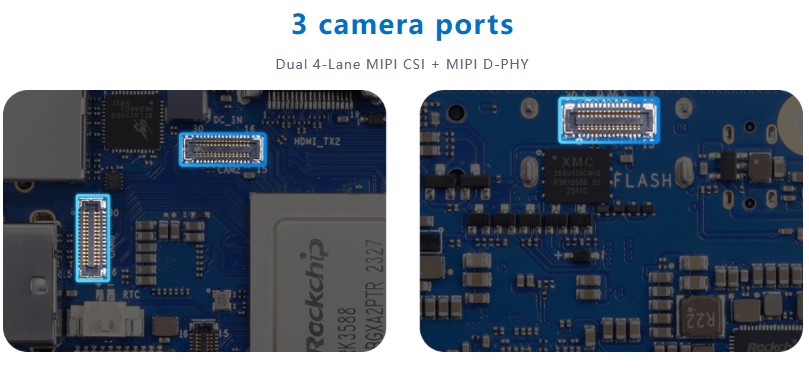

| Fotoaparát | • 2* MIPI CSI 4 Lane • 1* MIPI D-PHY RX 4 Lane |
| Audio | CODEC: ES8388 • 1* Audio 3,5mm jack s mikrofonem • 1*MIC In • 1*HDMI 2.1 eARC |
| Ethernet | 1*PCIe 2.5G LAN (RTL8125BG) |

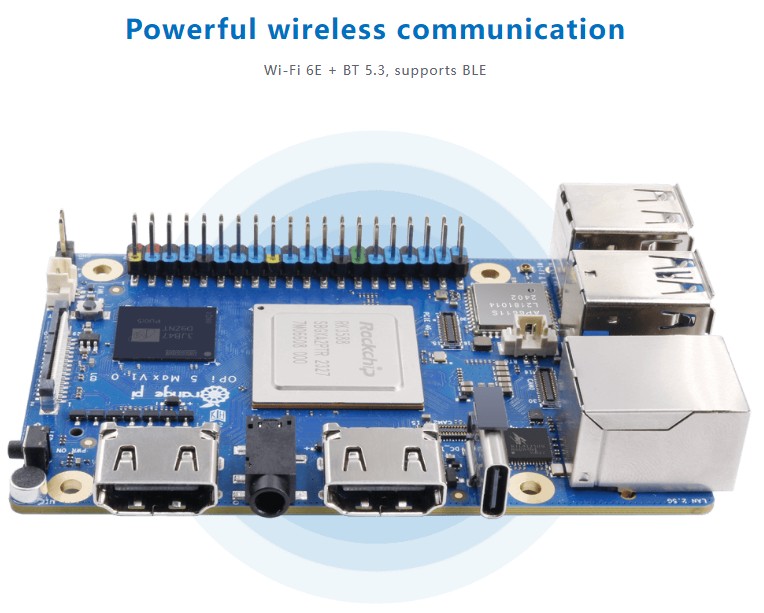

| Wi-Fi+BT modul | Vestavěný Wi-Fi 6E+BT 5.3/BLE modul: AP6611 Wi-Fi rozhraní: SDIO3.0 BT rozhraní: UART/PCM |

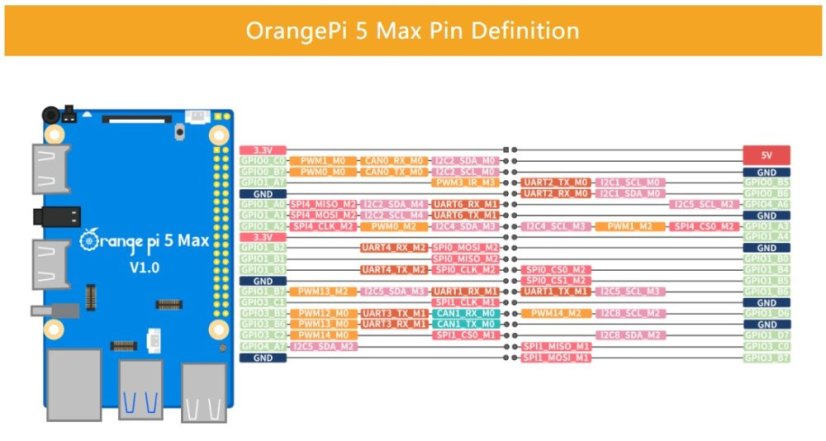

| Rozšiřovací port | Duální řada pinů: 2,54mm 40Pin Podporuje 5V a 3,3V napájení Konfigurovatelné UART, PWM, I2C, SPI, CAN, GPIO a další funkční rozhraní. |
| Tlačítko | 1* BOOT klíč, 1 * On/Off klíč |
| Napájecí zdroj | Podporuje napájení Type-C, 5V @ 5A |
| LED | RGB LED boční osvětlení |
| FAN | 5V 2PIN 1,25mm socket |
| RTC | 3V 2PIN 1,25mm socket |
| Debugování | Debugovací sériový UART zahrnutý ve 40PIN rozšiřovací portě |
| Podporované OS | Orangepi OS（Droid）, Orangepi OS（Arch）, Orangepi OS（OH）, Ubuntu, Debian, Android13 |
| Rozměry PCB | Délka: 89mm, Šířka: 57mm, Tloušťka: 1.6mm |
