OrangePi CM4 Výpočetní Modul

OrangePi CM4 Výpočetní Modul

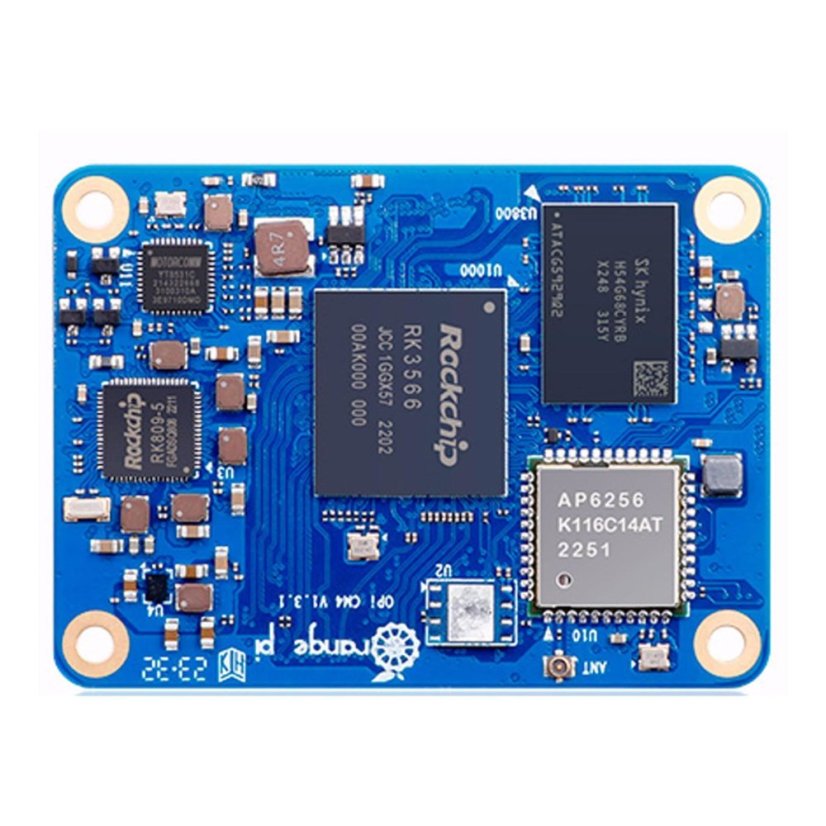

Orange Pi Compute Module 4 je kompaktní a dostatečně výkonný pro hluboké embedded aplikace. Je poháněn procesorem Rockchip RK3566, čtyřjádrovým 64bitovým Cortex-A55 s frekvencí až 1,8 GHz; integrovaný grafický procesor ARM Mali G52 2EE, který podporuje OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1, a vestavěný hardware pro vysoce výkonnou 2D akceleraci. Obsahuje také RKNN NPU AI akcelerátor s výkonem 0,8 Tops@INT8, který podporuje konverzi modelů architektury s jedním kliknutím pro Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet. Modul poskytuje bohaté rozhraní, různé specifikace eMMC flash paměti a bezdrátové moduly, což z něj činí široce využitelný nástroj v oblasti průmyslového IoT.

Specifikace:

• Model: CM4

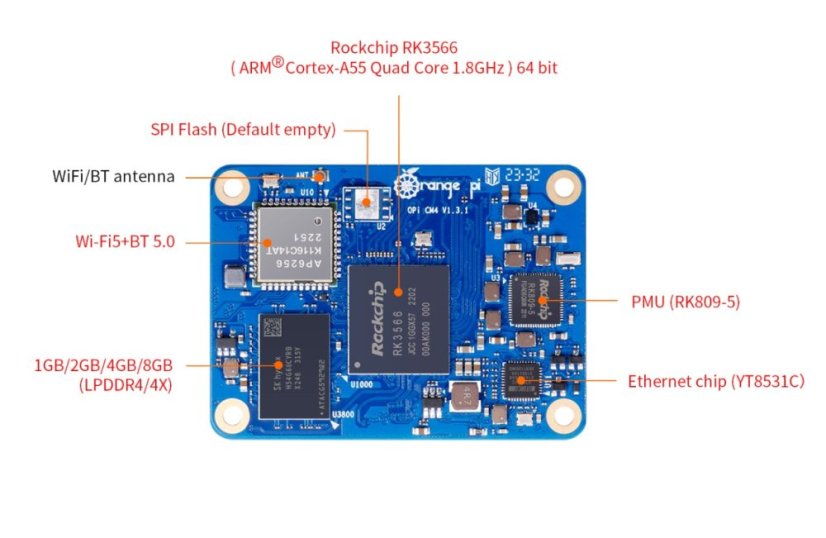

• SoC: RockChip RK3566

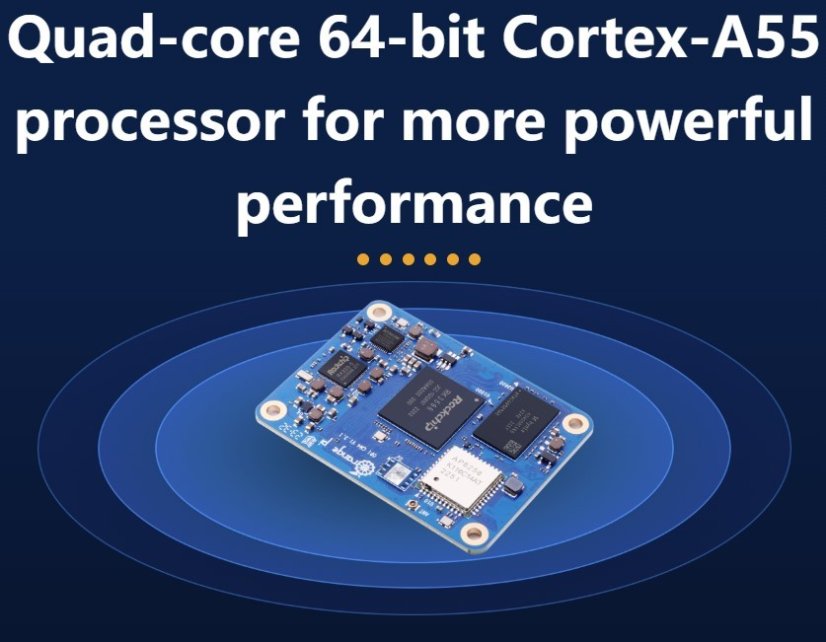

• CPU: Čtyřjádrový 64bitový procesor Cortex-A55, 22nm pokročilý proces, až 1,8 GHz hlavní frekvence
• GPU
• Grafický procesor ARM Mali G52 2EE
• Podporuje OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1
• Vestavěný vysoce výkonný 2D akcelerační hardware
• NPU
• Integrovaná akcelerace RKNN NPU AI, výkon 0,8 Tops@INT8
• Podporuje Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet
• VPU
• Dekódování videa 4K@60fps H.265/H.264/VP9
• 1080P@100fps kódování videa H.265
• 1080P@60fps kódování videa H.264
• PMU: RockChip RK809-5
• RAM 1GB/2GB/4GB/8GB （LPDDR4/4x）
• Paměť: integrovaná eMMC: 8GB/32GB/64GB/128GB
• SPI Flash: výchozí prázdný příspěvek
• Wi-Fi + Bluetooth: Wi-Fi 5+BT 5.0，BLE（20U5622）
• Ethernet transceivery: 10/100/1000Mbps Ethernet (integrovaný PHY čip: YT8531C)
• Rozhraní

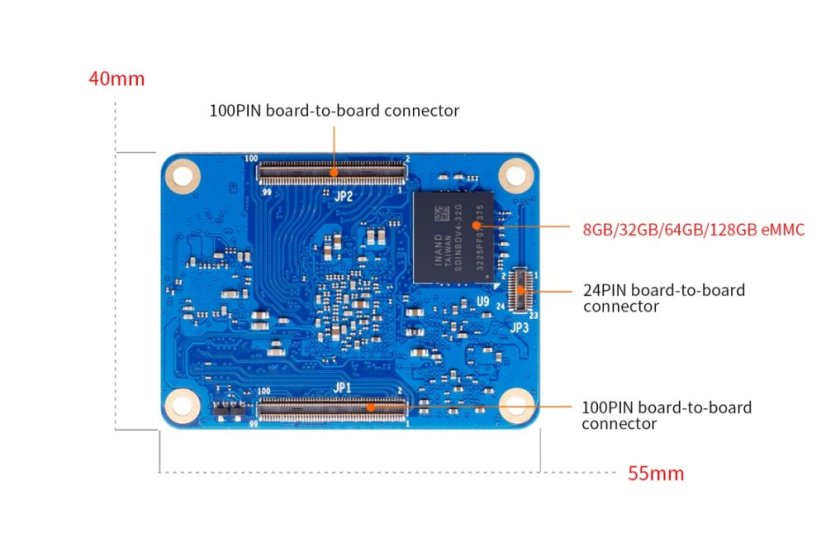

• 100Pin*2, 24Pin*1, obsahuje následující signály:
• 10/100/1000 Mbps Ethernet MDI signály
• 1* Rozhraní HDMI 2.0 až 4K@60fps
• 1* 2-lane MIPI DSI zobrazovací rozhraní
• 1* 4-pásmové rozhraní MIPI DSI displeje
• Embedded Display Port (eDP)
• 1* 4-pásmové rozhraní MIPI CSI kamery
• SATA3 nebo PCIe
• USB 3.0*1+USB2.0*3
• RESET, MASKROM, OBNOVA
• Konektor pro sluchátka Vstupní a výstupní audio signály
• Vstupní zdroj DC 5V, výstupní zdroj DC 3,3V a 1,8V
• Podporované OS: Android 11, Ubuntu 22.04, Ubuntu 20.04, Debian 11, Debian 12, OpenHarmony 4.0 Beta1, Orange Pi OS (Arch), Orange Pi OS (OH) založené na OpenHarmony a dalších operačních systémech.

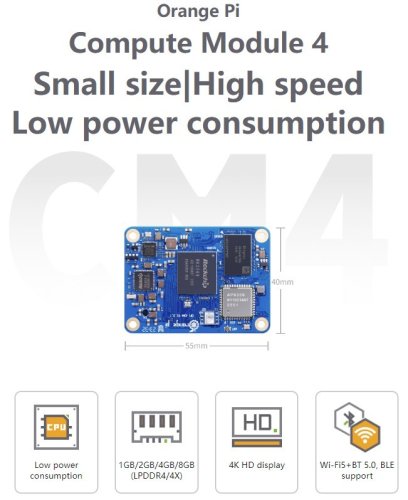

• PCB: 55x40mm
• Hmotnost: 12g
