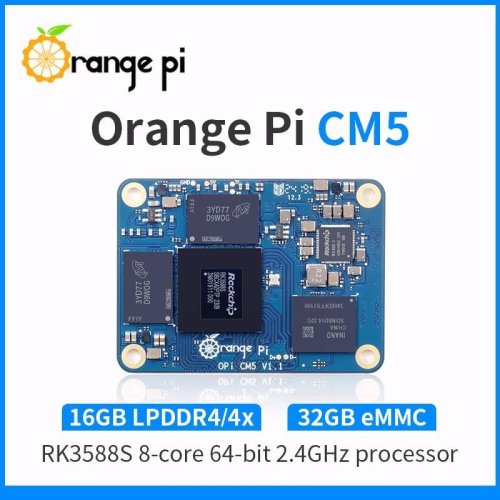

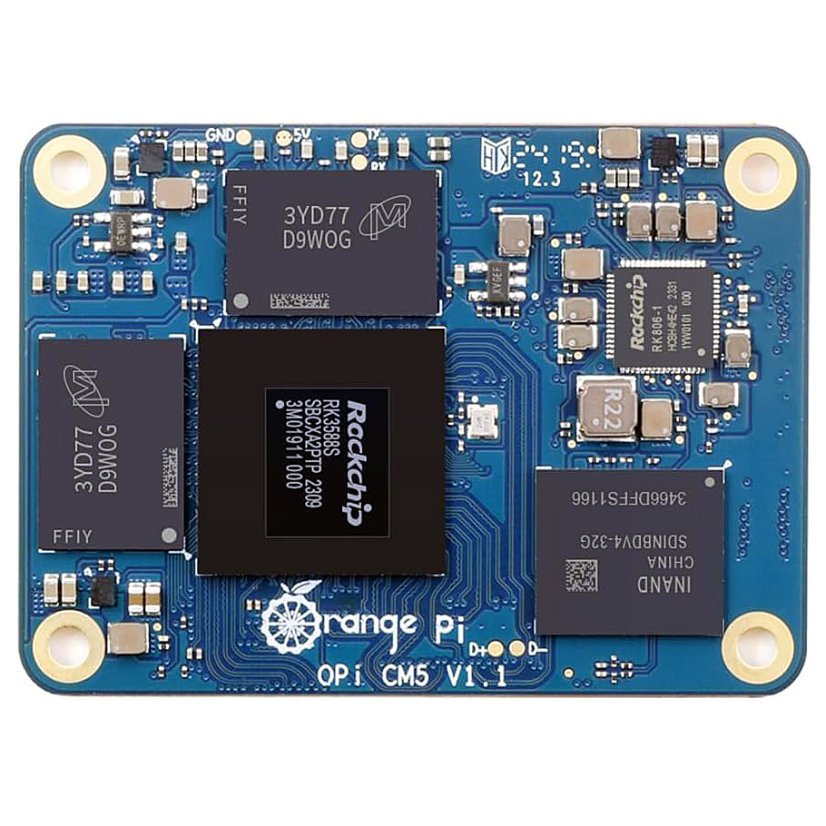

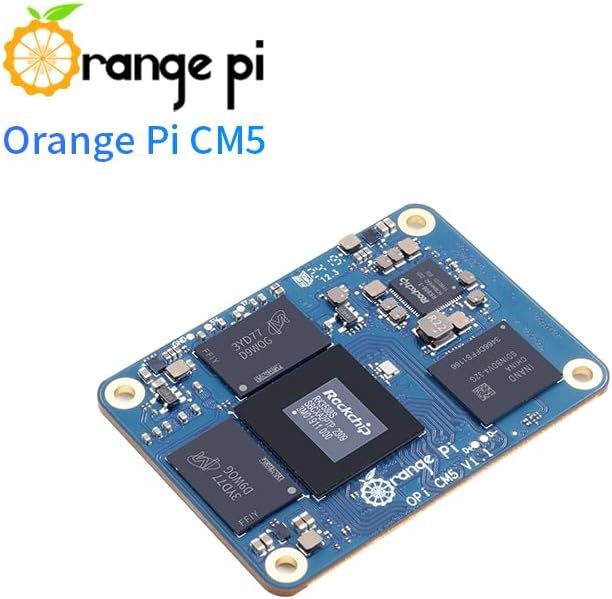

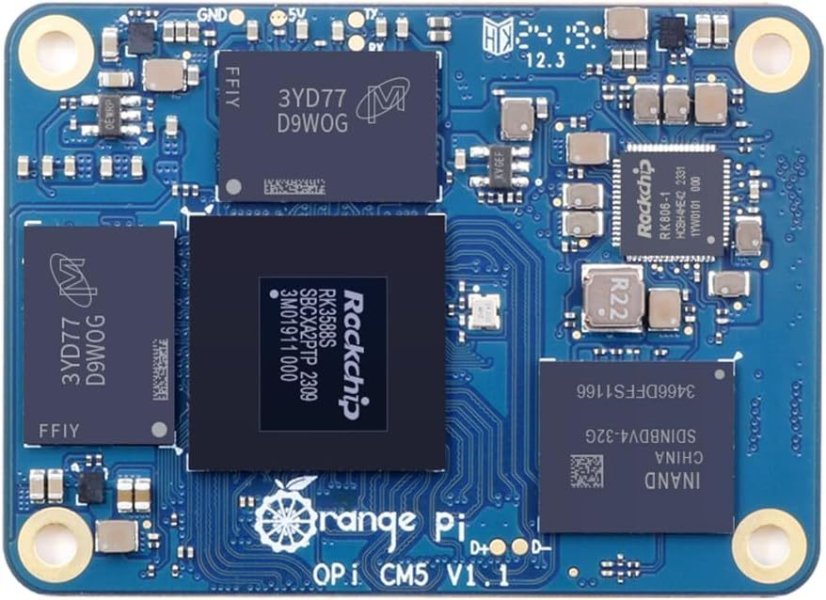

OrangePi CM5 Výpočetní Modul

OrangePi CM5 Výpočetní Modul

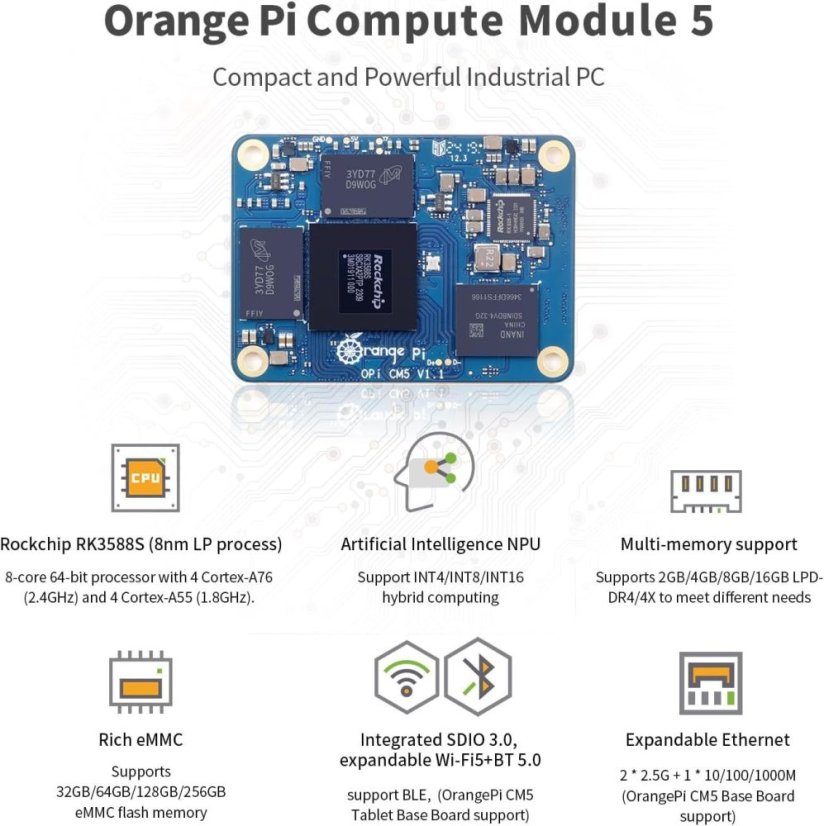

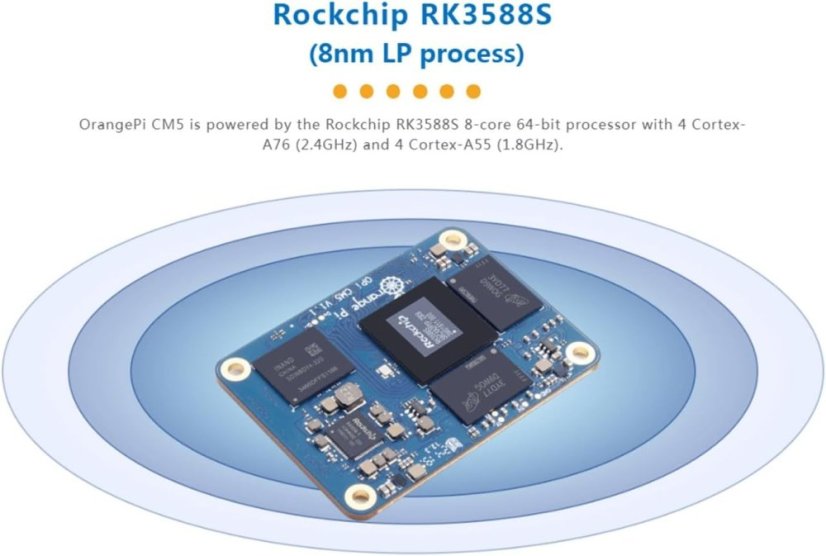

OrangePi Compute Module 5 je kompaktní a výkonný modul určený pro hluboce vestavěné aplikace. OrangePi CM5 je poháněn 8jádrovým 64bitovým procesorem Rockchip RK3588S, který obsahuje 4 jádra Cortex-A76 (2,4 GHz) a 4 jádra Cortex-A55 (1,8 GHz), s pokročilým 8nm procesem. Integrovaný grafický procesor ARM Mali-G610, vestavěné 3D GPU, kompatibilní s OpenGL ES1.1/2.0/3.2, OpenCL 2.2 a Vulkan 1.2; vestavěný AI akcelerátor NPU s výpočetním výkonem až 6 TOPS, podporující hybridní výpočty INT4/INT8/INT16. Nabízí bohaté rozhraní a podporuje různé kapacity eMMC flash paměti, což umožňuje jeho široké využití v oblasti průmyslového IoT.

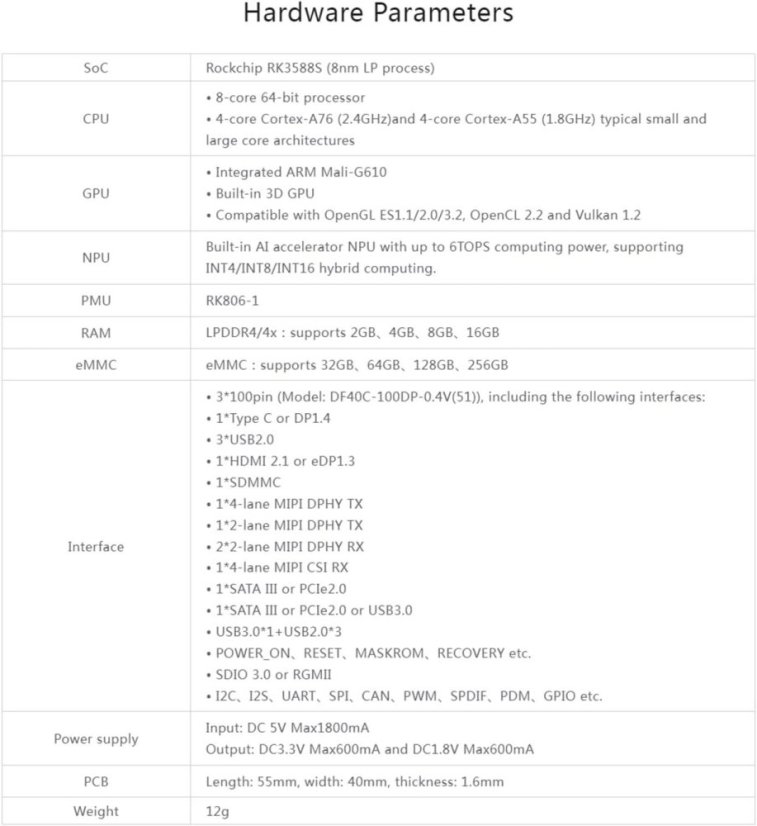

Specifikace:

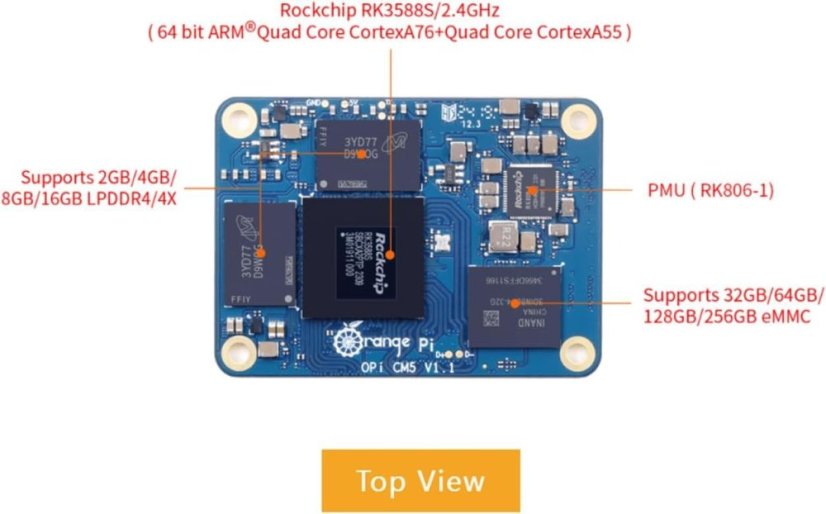

• Model: CM5
• SoC: Rockchip RK3588S (8nm LP proces)
• CPU:
• 8jádrový 64bitový procesor
• 4 jádra Cortex-A76 (2,4 GHz) a 4 jádra Cortex-A55 (1,8 GHz) typické architektury velkých a malých jader
• GPU:
• Integrovaný ARM Mali-G610
• Vestavěný 3D GPU
• Kompatibilní s OpenGL ES1.1/2.0/3.2, OpenCL 2.2 a Vulkan 1.2
• NPU:
• Vestavěný AI akcelerátor NPU s výpočetním výkonem až 6 TOPS, podporující hybridní výpočty INT4/INT8/INT16.
• PMU: RK806-1
• RAM: LPDDR4/4x: podporuje 2 GB, 4 GB, 8 GB, 16 GB
• eMMC: eMMC: podporuje 32 GB, 64 GB, 128 GB, 256 GB
• Rozhraní:

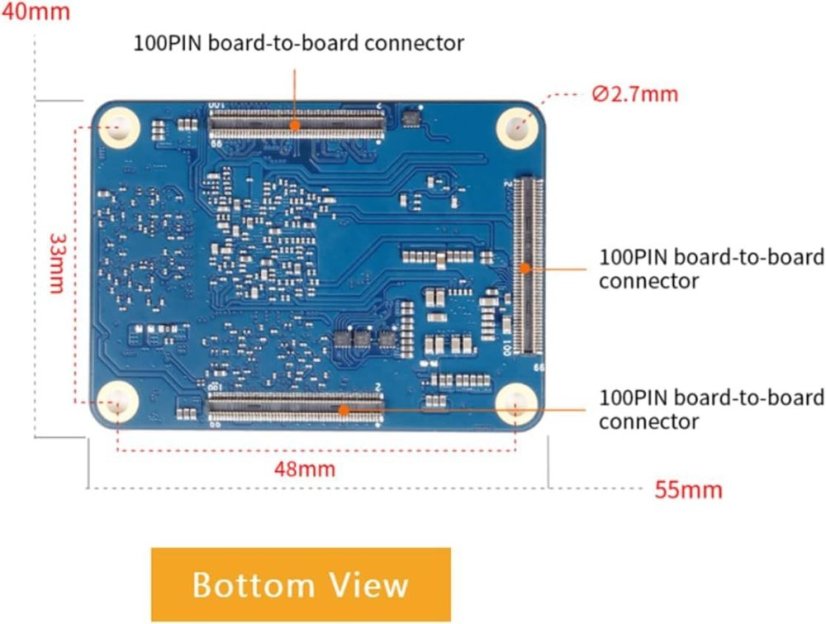

• 3*100pin (Model: DF40C-100DP-0.4V(51)), včetně následujících rozhraní:
• 1*Type C nebo DP1.4
• 3*USB2.0
• 1*HDMI 2.1 nebo eDP1.3
• 1*SDMMC
• 1*4-lane MIPI DPHY TX
• 12-lane MIPI DPHY TX

• 2*2-lane MIPI DPHY RX
• 1*4-lane MIPI CSI RX

• 1*SATA III nebo PCIe2.0
• 1*SATA III nebo PCIe2.0 nebo USB3.0

• USB3.0*1 + USB2.0*3
• POWER_ON, RESET, MASKROM, RECOVERY atd.
• SDIO 3.0 nebo RGMII
• I2C, I2S, UART, SPI, CAN, PWM, SPDIF, PDM, GPIO atd.
• Napájení:
• Vstup: DC 5V Max1800mA
• Výstup: DC 3,3V Max600mA a DC 1,8V Max600mA
• PCB: Délka: 55 mm, šířka: 40 mm, tloušťka: 1,6 mm
• Hmotnost: 12 g
