Deska PCB800099 VGA-HDMI-TTL pro TFT LCD displej

Deska PCB800099 VGA-HDMI-TTL pro TFT LCD displej

Univerzální ovládací deska pro car AV LCD displeje s duálním LVDS a TTL výstupem a rozlišením od 800x480 až po 1920x1200.

Specifikace:

• Model: PCB800099-V.9 / VS-TY2662L-V1
• Čip IC: RTD2662/RTD2660H
• Vstupy:
  • 1x VGA
  • 2x AV (NTC, PAL)
  • 1x HDMI (HDMI1.2 podporováno)
• Výstupy:
  • TTL 50kolíkový 6bit/8bit duální/jednoduchý (plochý kabel)
  • LVDS 30kolíkový
• Podporované rozměry displeje: 7 - 22 palců
• Výstupní rozlišení:
  • Až 1920x1080p
  • H-frekvence: 30~80KHz
  • V-frekvence: 65~85Hz
• Napájení:
  • Pro displej: 12V
  • Pro desku: 3.3V, 5V, 12V
• Spotřeba energie: režim nízké spotřeby; záložní < 1W
• Funkce tlačítek: Auto, Menu, Vol-, Vol+, Zapnout
• OSD jazyky: zjednodušená Čínština, tradiční Čínština, Angličtina, Francouzština, Němčina, Italština, Španělština, Japonština, Korejština
• Rozměry: 91x65x19mm
• Výrobce: SIXTHHD - China

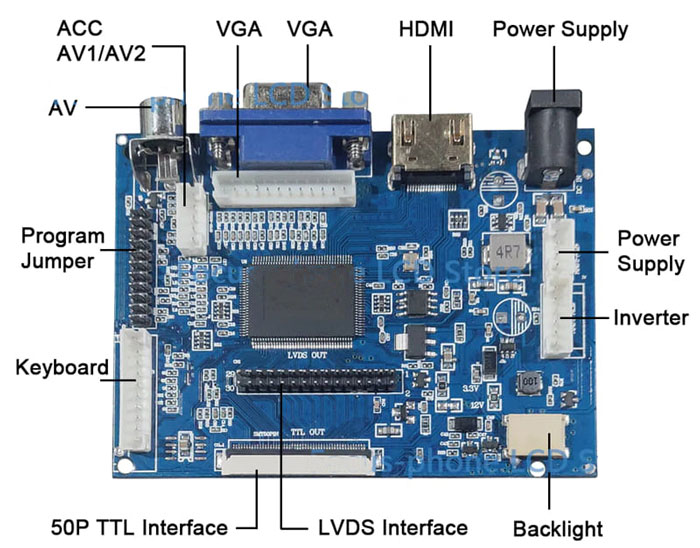

Konfigurace podle pinů:

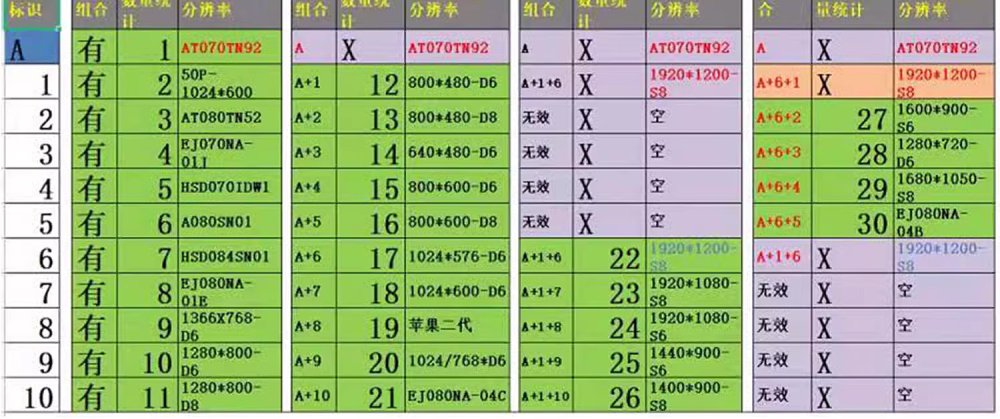

Podporovaná rozlišení/zobrazení:

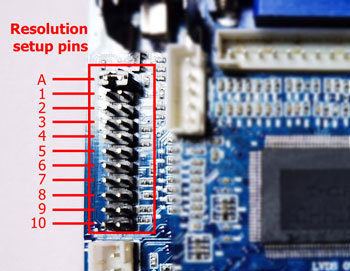

Pomocí jumperů lze nastavit 50 předkonfigurovaných rozlišení.

Poznámky:

1. Pro výstupy s vysokým rozlišením (1920x1080 a 1440x900) mohou CPU potřebovat dodatečné chlazení. Sledujte teplotu vašeho CPU a při potřebě nainstalujte větrák.
2. VGA může přímo přijímat YPBPR signál
3. Tato deska podporuje dálkové ovládání.
4. Podporuje reverzní ovládání a displej na AV2. Reverzní napětí podporuje vstup napětí do 50V.

Balení obsahuje:

1x Hlavní ovládací deska PCB800099
