PIC16LF15355-I/SS mikroprocesor 8bit SSOP-28

Mikroprocesor PIC16LF15355-I/SS 8bit SSOP-28

PIC16LF15355-I/SS je 8bitový mikrokontrolér z rodiny PIC® XLP™ 16F společnosti Microchip Technology, navržený pro aplikace s nízkou spotřebou energie. Níže naleznete jeho podrobné technické specifikace:

Jádro a výkon:

• Procesorové jádro: PIC
• Velikost jádra: 8-bit
• Max. pracovní frekvence: 32 MHz

Paměť:

• Programová paměť: 14 KB Flash
• RAM: 1 KB
• EEPROM: 224 × 8 bitů

Periferie a funkce:

• Vstupy/výstupy (I/O): 25
• Časovače:
  • Jeden 8bitový
  • Dva 16bitové
• ADC (analogově-digitální převodník): 24 kanálů, 10bitové rozlišení
• DAC (digitálně-analogový převodník): 1× 5bitový
• Komparátory: 2
• PWM kanály: 4
• Kapacitní snímací kanály: 24
• Komunikační rozhraní:
  • 2× I²C
  • 2× SPI
  • 2× UART/USART
• Speciální funkce:
  • Brown-Out Reset (detekce poklesu napětí)
  • Power-On Reset (reset při zapnutí)
  • Watchdog Timer (hlídací časovač)
  • Konfigurovatelné logické buňky (CLC)
  • Generátor komplementárních signálů (CWG)
  • Numericky řízený oscilátor (NCO)
  • Výběr pinů periferie (PPS)
  • Detekce vysokého/nízkého napětí (HLT)
  • Technologie XLP – extrémně nízký odběr

Elektrické vlastnosti:

• Napájecí napětí: 1.8 V až 3.6 V
• Provozní teplota: -40 °C až +85 °C

Ovládací oscilátor:

• Interní oscilátor do 32 MHz

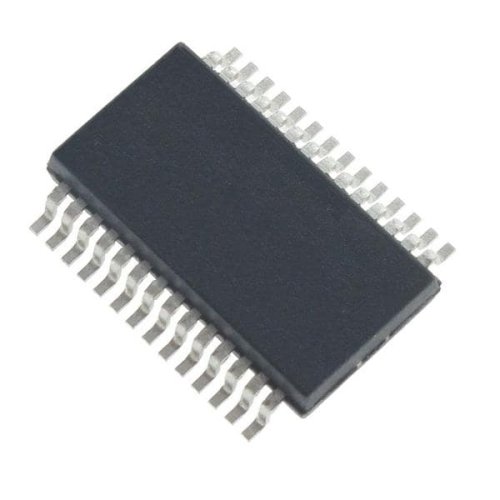

Pouzdro:

• Typ: 28pinové SSOP
• Rozměr: 5.30 mm šířka
• Rozteč pinů: 0.65 mm

Tento mikrokontrolér je vhodný pro aplikace, které vyžadují nízkou spotřebu energie a více komunikačních rozhraní, jako jsou bateriově napájená zařízení, průmyslová automatizace, domácí automatizace, IoT aplikace, automobilová elektronika a zdravotnická zařízení.

Pro podrobnější informace můžete nahlédnout do dokumentace poskytované společností Microchip Technology: http://ww1.microchip.com/downloads/en/DeviceDoc/40044G.pdf
