PN532 NFC HAT pro Raspberry Pi – I2C | SPI | UART 13,56 MHz

PN532 NFC HAT pro Raspberry Pi – I2C | SPI | UART (13,56 MHz)

Toto je NFC HAT pro Raspberry Pi založený na čipu PN532 pracující v pásmu 13,56 MHz. Podporuje tři komunikační rozhraní: I2C, SPI a UART.

NFC (Near Field Communication) je bezdrátová technologie, která umožňuje bezkontaktní datovou komunikaci na krátkou vzdálenost – do 10 cm. Najde využití například v systémech přístupu, chytrých jízdních dokladech, platebních kartách atd.

Díky oblíbenému čipu PN532 s vícenásobnými rozhraními snadno aktivujete NFC funkčnost svého Raspberry Pi.

Funkce

• Standardní 40pin GPIO konektor pro Raspberry Pi

• Vestavěný čip PN532 – kompatibilní s kartami MIFARE, NTAG2xx apod.

• Možnost přepínání I2C, SPI a UART pomocí jumperů

• Vývody pro jednoduché propojení s STM32, Arduino apod.

• Přiloženy online zdroje a manuál (příklady pro Raspberry Python/C, STM32, Arduino)

Specifikace

• SKU:16958

• Napájení: 3,3 V / 5 V

• Výchozí baud rate: 115 200 bps

• Podpora ISO/IEC 14443A/MIFARE

• Podpora ISO/IEC 14443B (v režimu čtečky)

• Pracovní frekvence: 13,56 MHz

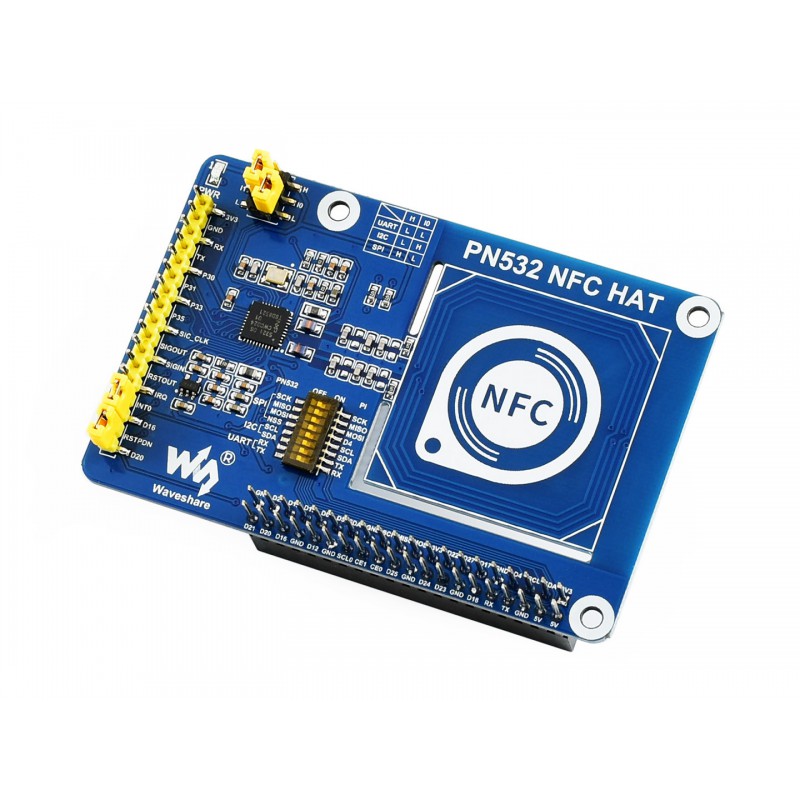

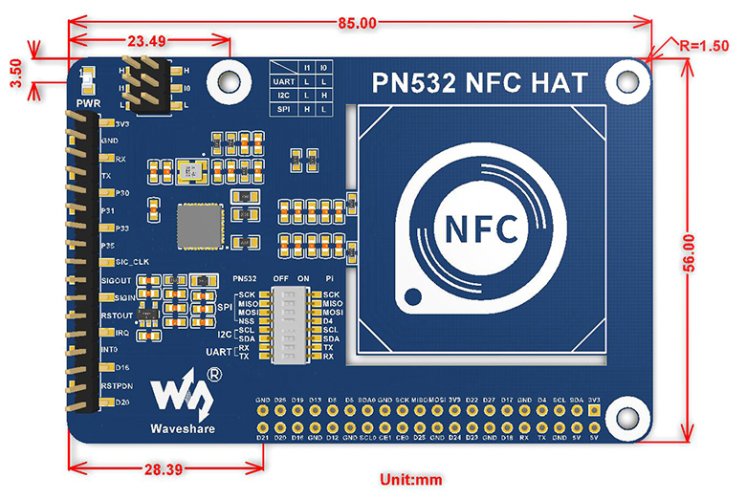

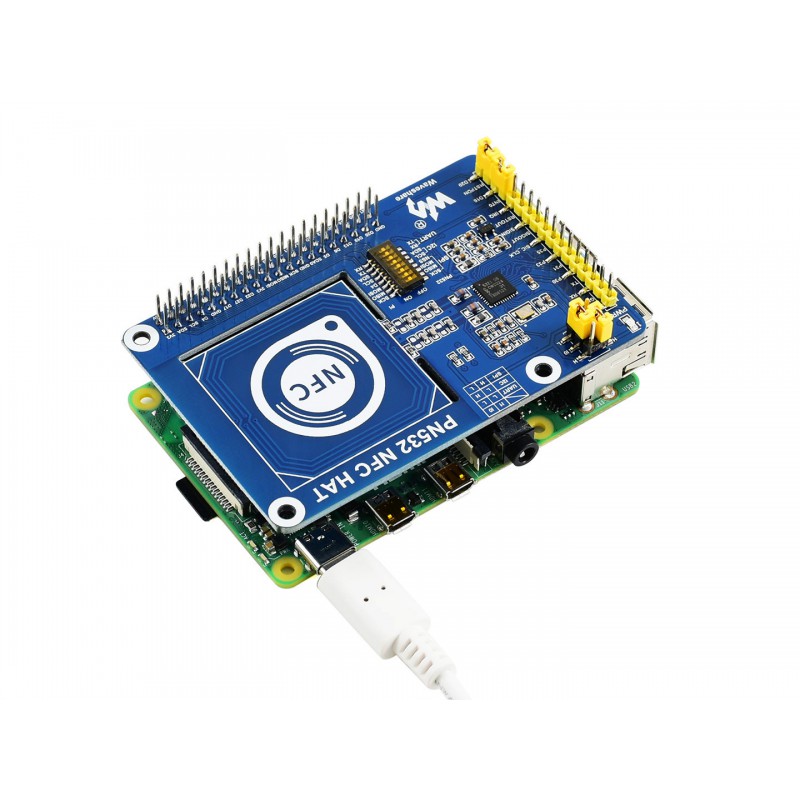

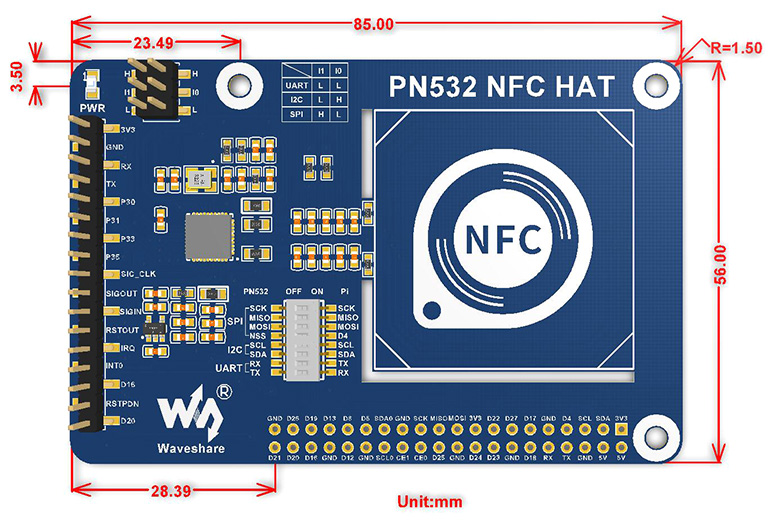

Rozmery:

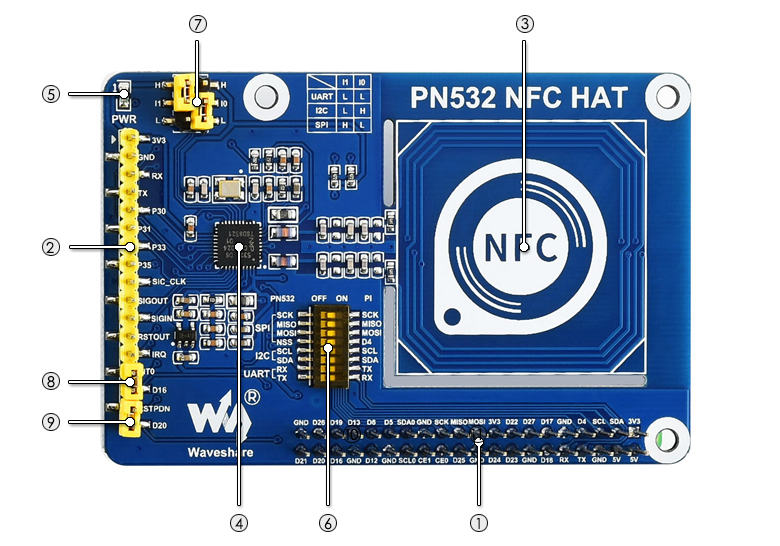

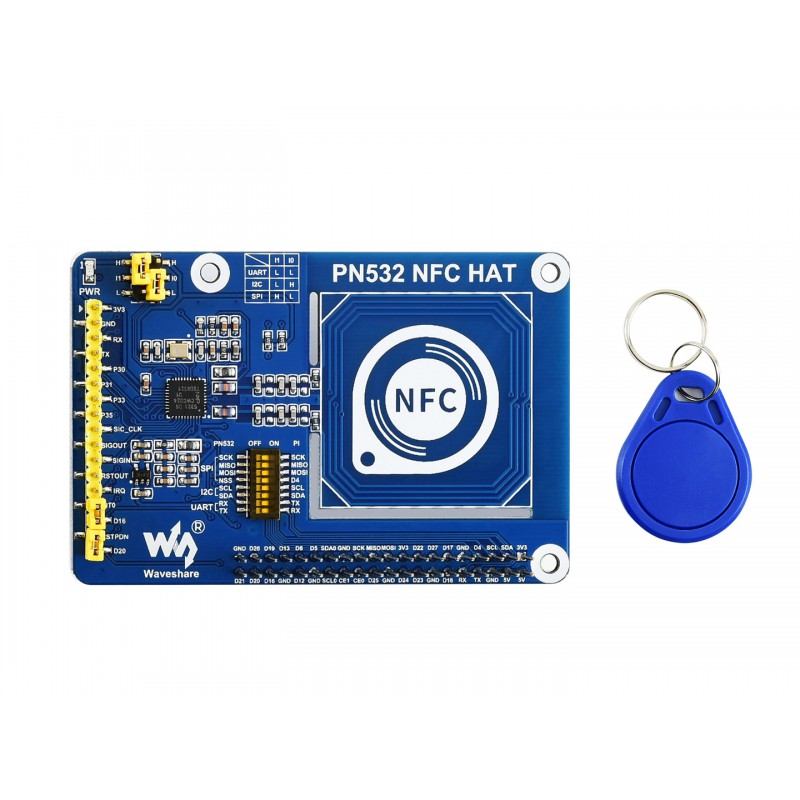

Rozložení desky:

1. Raspberry Pi GPIO connector: for connecting with Raspberry Pi
2. PN532 control pins: for connecting with other host boards like STM32
3. NFC induction coil
4. PN532 chip: NFC controller
5. Power indicator
6. DIP switches: for configuring the connection between PN532 and Raspberry Pi (only one of the I2C/SPI/UART can be connected at the same time)
7. Mode selection:
   • I0-L, I1-L: enable UART
   • I0-H, I1-L: enable I2C
   • I0-L, I1-H: enable SPI
8. INT0 jumper: response signal, connects to Raspberry Pi D16
9. RSTPDN jumper: reset signal, connects to Raspberry Pi D20

Poznámka
Modul umožňuje zápis/čtení pouze do NFC karty, jejíž heslo znáte. Není určen pro dekódování šifrovaných karet. Všechny bloky standardní MIFARE Classic mají výchozí heslo 0xFFFFFFFFFFFF. Modul nebude číst nebo kopírovat kartu, pokud použijete vlastní heslo. Simulace celé NFC karty je omezena politikou PN532 – první bajt UID bude vždy nastaven na 0x08. Více informací najdete na oficiálním wiki.

Wiki: https://www.waveshare.com/wiki/PN532_NFC_HAT
