Programovací kabel USB Blaster je vysoce kvalitní zařízení kompatibilní s řadou programovatelných logických integrovaných obvodů Altera s možností ISP (programování uvnitř systému).

Vlastnosti:

• Podpora napětí: 1.5V, 1.8V, 2.5V, 3.5V a 5.0V.
• Kompatibilita s Altera produkty: CPLD (MAX3000, MAX7000, MAX9000, MAX II), FPGA (Stratix, StratixII, Cyclone, CycloneII, ACEX 1K, APEX20K, FLEX 10K), aktivní sériové konfigurační zařízení (EPCS1, EPCS4, EPCS16).
• Testované čipy: Cyclone (EP1C3, EP1C6, EP1C12, EP1C20); Cyclone II (EP2C5, EP2C8, EP2C35); Stratix (EP1S10, EP1S20, EP1S25); Stratix II (EP2S60); FLEX10K (EPF10K10, EPF0K30); ACEX1K (EP1K30); MAX7000 (MAX7128SLC84, MAX7128); AETC100 (MAX3000, MAX3128); MAXII (MAXII240, MAXII570, MAXII1270); EPCS (EPCS1, EPCS4, EPCS16); EPC (EPC1, EPC4).

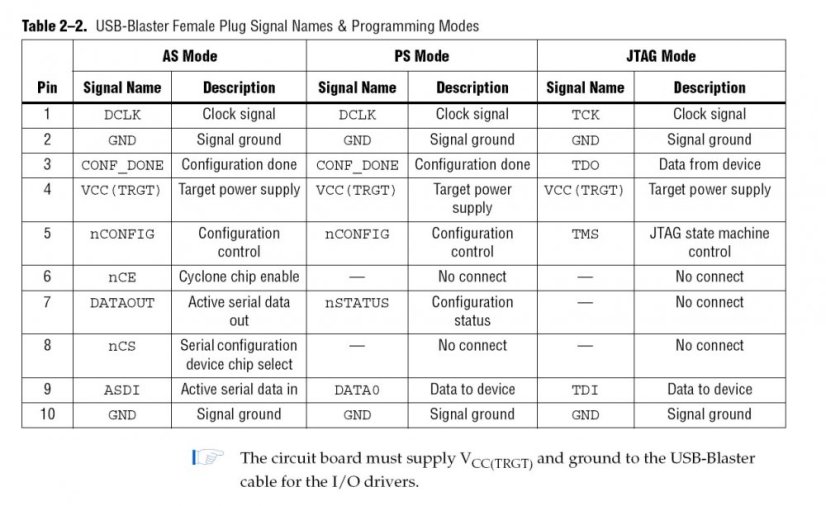

• Podpora: AS, PS a JTAG programování (s funkcemi Verify a BankCheck).
• Funkce vestavěného logického analyzátoru: SignalTapII.
• Podpora FPGA: Cyclone 10 LP 10CL025 (EPCQ16A).
• Podpora NIOS II komunikace a debuggování.
• 100% kompatibilní s originálním ALTERA USB Blaster.

Specifikace:

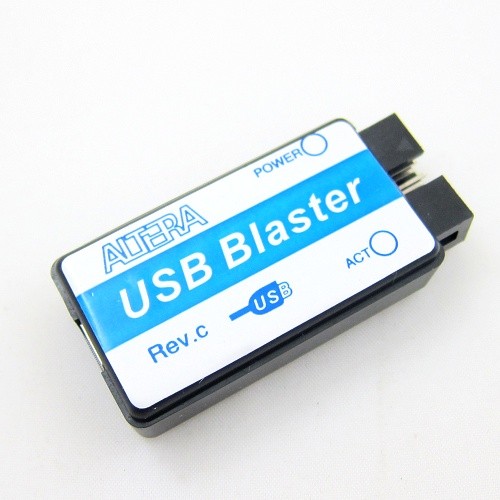

• Model: USB Blaster Rev. C (s čipem CH552)
• Elektronické součástky na PCB: PIC 18F14K50 + 74H244 buffer.
• USB 2.0.
• Výrobce: OEM.
• Verze: rev. C - 13.12.22.
• Rozměry: 5.5 x 2.7 x 1.8 cm.

Ovladače:  https://www.terasic.com.tw/wiki/File:Usb_blaster_q16.1.zip

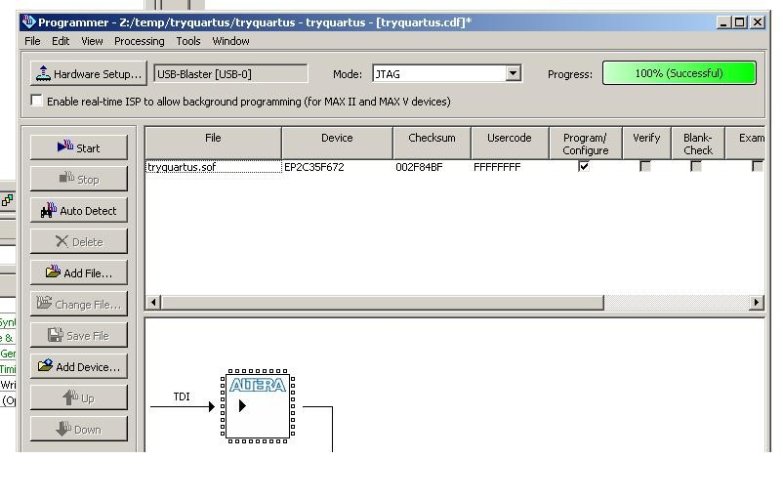

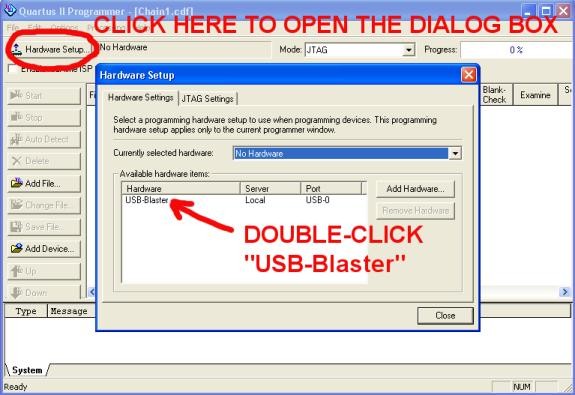

Software: https://www.altera.com/support/support-resources/support-centers/devices/programming-tools/tls-altera-software.html

VAROVÁNÍ: Toto je DIY programátor, určený pro pokročilé uživatele, kteří vědí, jak jej používat. Je dodáván bez programovacího softwaru. Je zodpovědností uživatele vyhledat, nainstalovat a nastavit programovací software. Existuje řada bezplatných programovacích aplikací, které jsou kompatibilní s tímto programátorem. Odkazy jsou poskytovány z dobré vůle, bez záruky a podpory.

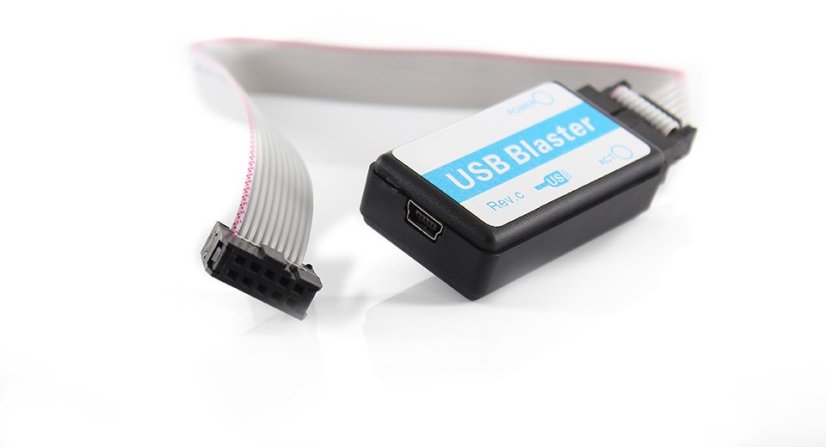

Balení obsahuje:

1 x USB Blaster programátor
1 x USB kabel (130 cm)

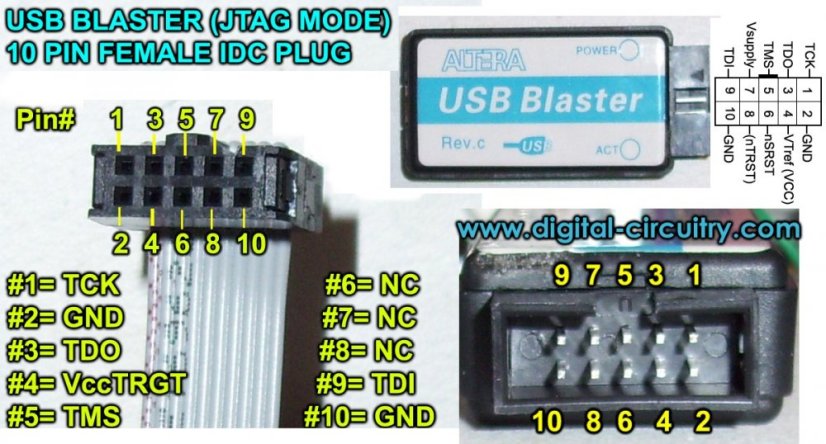

1 x 10 jádrový JTAG datový kabel (13 cm)
