PWM generátor signálu pro krokové motory - Řídicí modul OSC v1.0

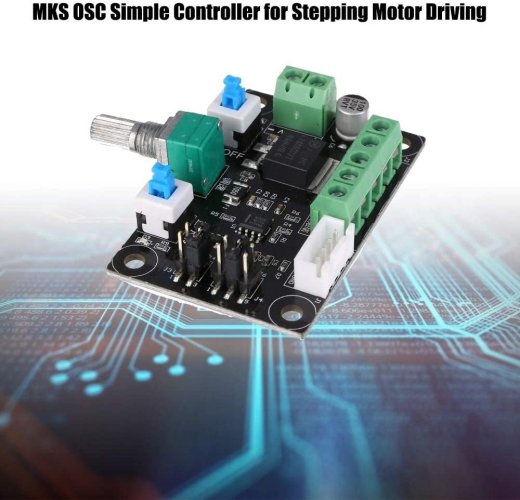

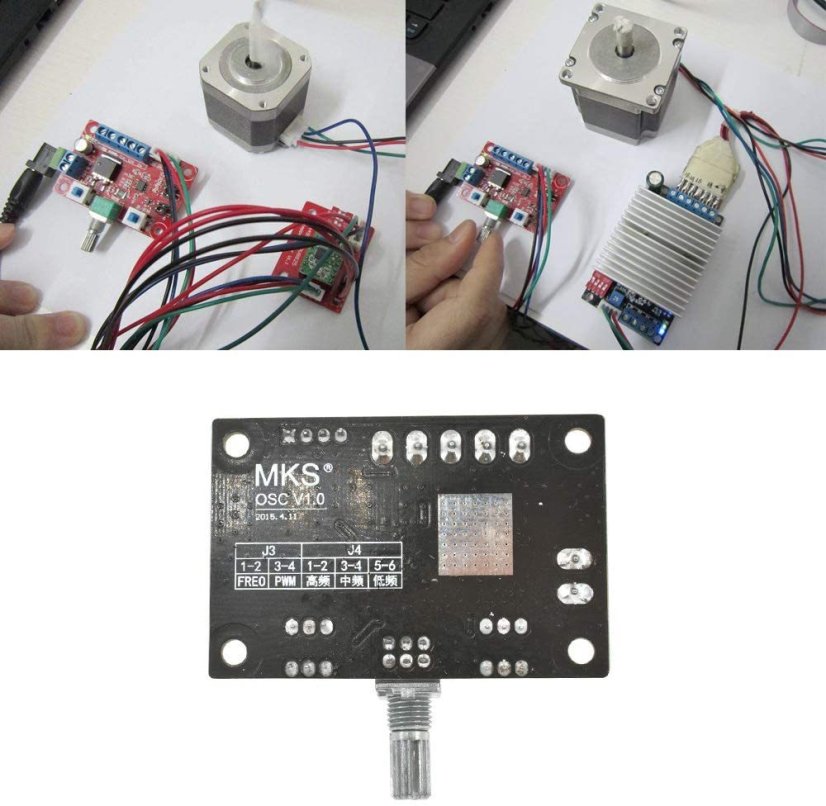

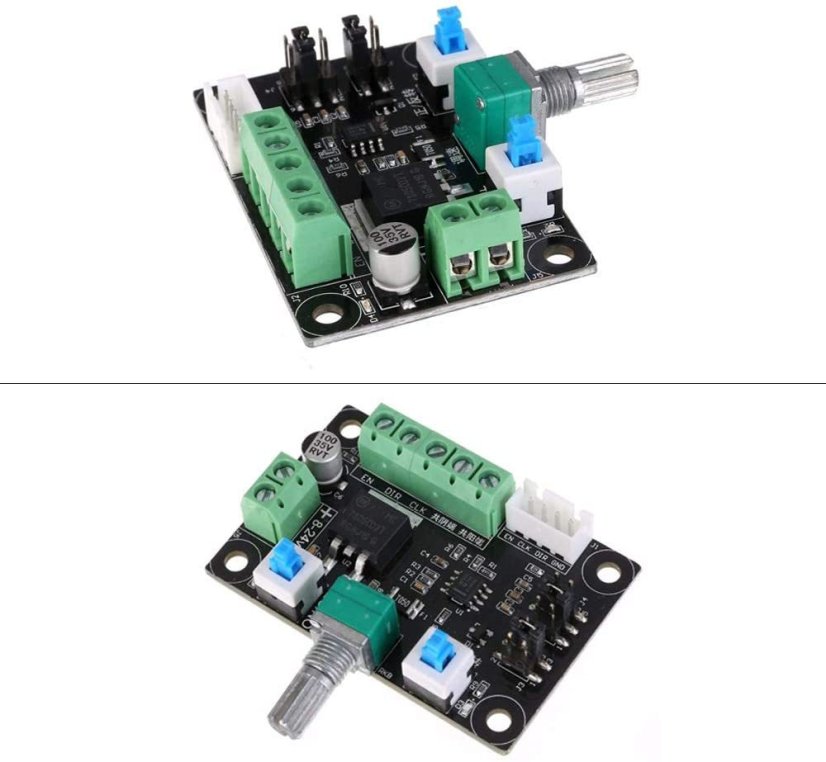

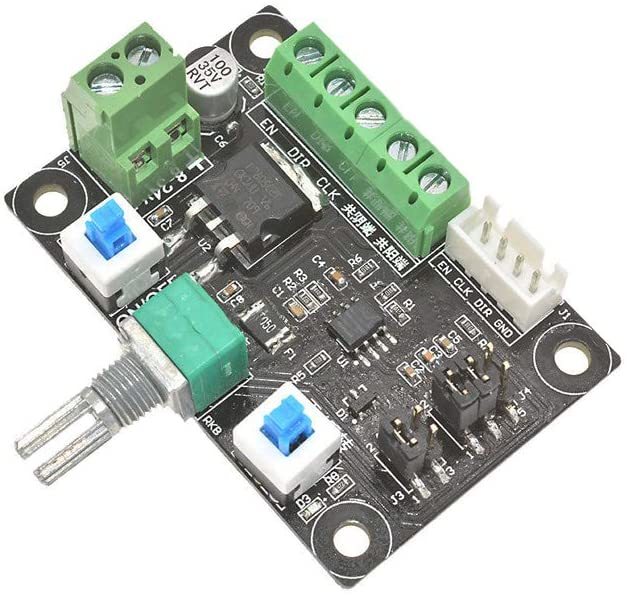

OSC Modul řídicí jednotky PWM generátoru pro jednoduché krokové motory

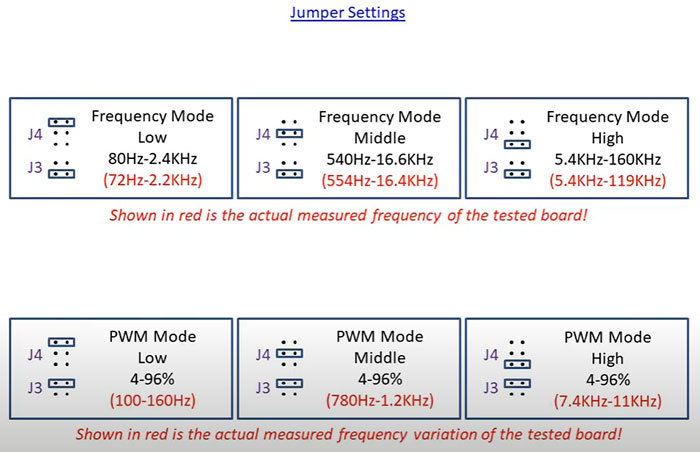

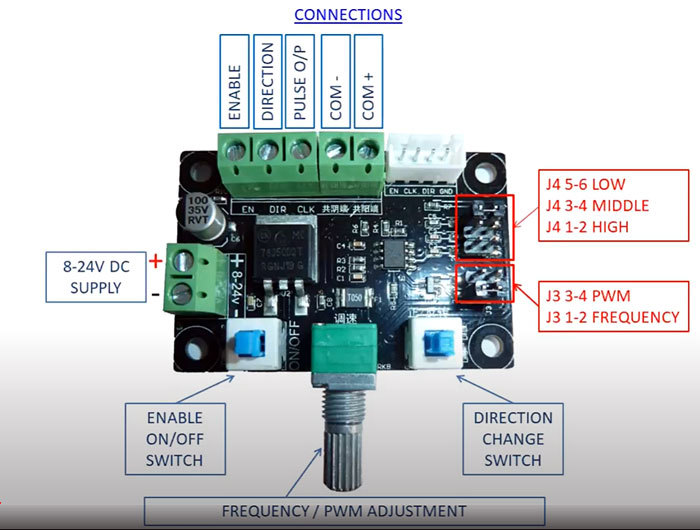

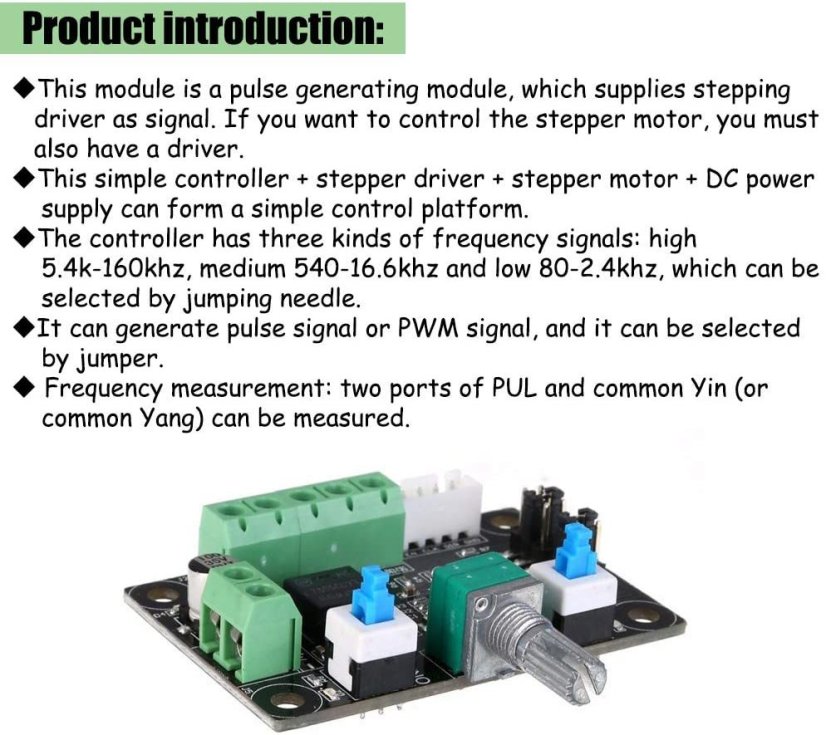

Tento modul impulzního generátoru je určen pro propojení s běžnými typy krokových/impulzních motorů. Modul má dva režimy provozu, frekvenční a PWM. Ve frekvenčním režimu modul generuje signál s obdélníkovým průběhem/vlnou na frekvenci, kterou může uživatel řídit velkým potenciometrem. V tomto režimu jsou 3 frekvenční rozsahy, které se volí pomocí „jumperu“ (viz níže). V režimu PWM modul generuje signál modulovaný šířkou impulsu s pracovním cyklem nastaveným potenciometrem. K dispozici jsou také dva západkové spínače, které umožňují uživateli aktivovat/deaktivovat výstup motoru a řízení směru otáčení motoru. Modul má také dva rozsahy příkonu, díky nimž může být napájen ze široké škály napaječů.
Poznámka: Tento modul je určen k použití společně s pohonem motoru, nelze jej používat k přímému pohánění krokového motoru.

Specifikace:

• Model: OSC v1.0
• Napájecí napětí: 12-24V
• Frekvence: Vysoká: 5.4kHz-160kHz, Střední: 540Hz-16.6kHz, Nízká: 80Hz-2.4kHz

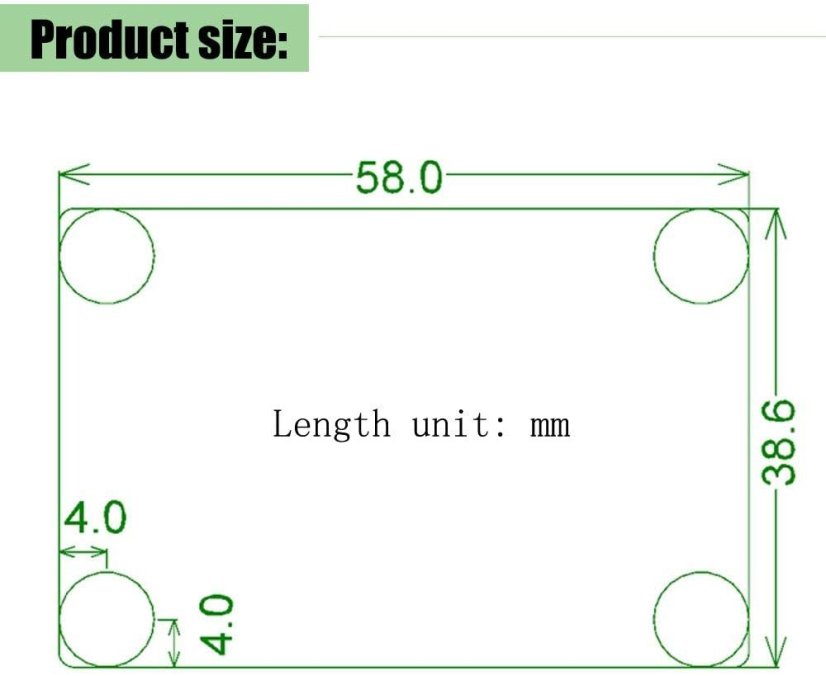

• Rozměry: Přibl. 58 x 38.6mm
• Výrobce: MKS Čína

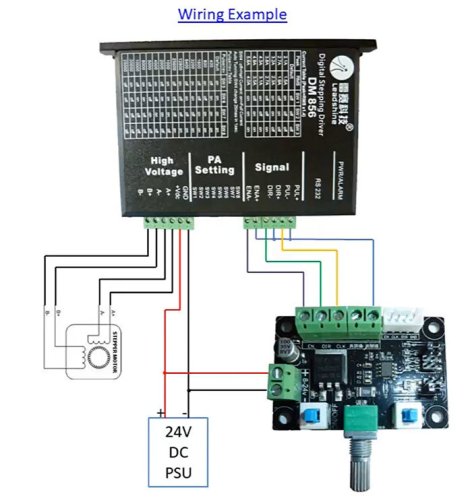

Upozornění: Různé ovladače krokových motorů mohou mít odlišné názvy pro připojení.
