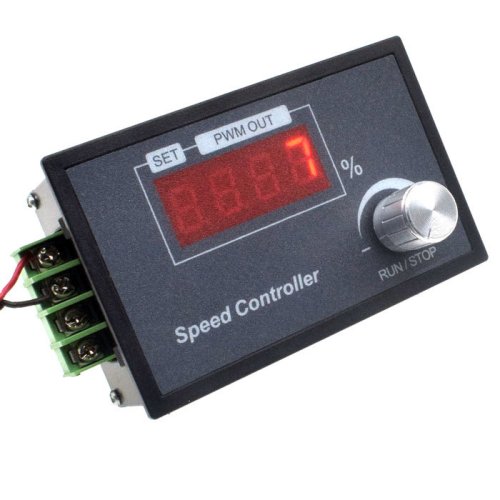

Plynulá regulace otáček pro nízkonapěťové stejnosměrné motory. Tento regulátor je ideální pro použití ve vrtačkách, modelech aut, pohonech stěračů a elektrickém nářadí. Výstupní proud lze nastavit od 0 do 20A pomocí dolaďovacího potenciometru.
Funkce
Knoflík s funkcí start-stop.
Nastavení času pomalého startu a nastavení.
Omezení maximální a minimální rychlosti.
Nastavení frekvence od 1 do 100 KHZ.
Digitální kodér pro stabilní a přesné ovládání.
Zachování parametrů při vypnutí.
Parametry produktu
Model: QA-26C
Vstupní napětí: DC 6 – 60 V (nezapomeňte na jmenovité napětí motoru)
Výstupní napětí: lineární pod zatížením
Výstupní proud: max. 30A
Stejnosměrný proud: až 20A
Způsob řízení otáček: knoflík kodéru, 360 stupňů
Nastavení rychlosti: 0 - 100%
Nastavitelná frekvence: 1 - 100KHZ
Pomalý start a zastavení: ano
Digitální displej rychlosti: 0 - 100%

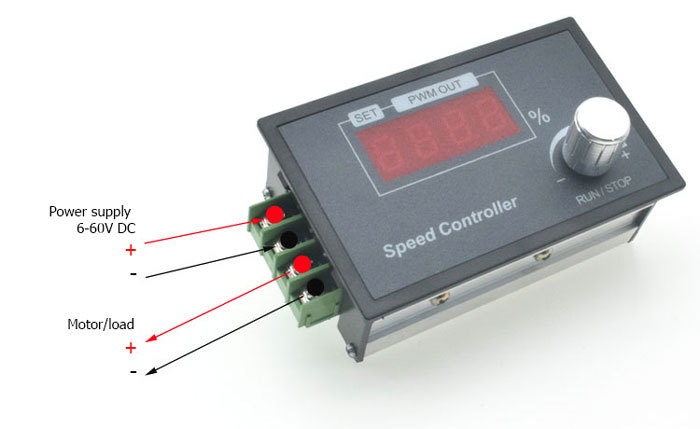

Typ zapojení: svorkovnice
Podpůrný motor: kartáčový motor
Rozměry modulu: 96mm x 61mm x 34mm
Hmotnost: 105 gramů
Výřez panelu: 92mm x 56mm
Způsob instalace: vestavěný

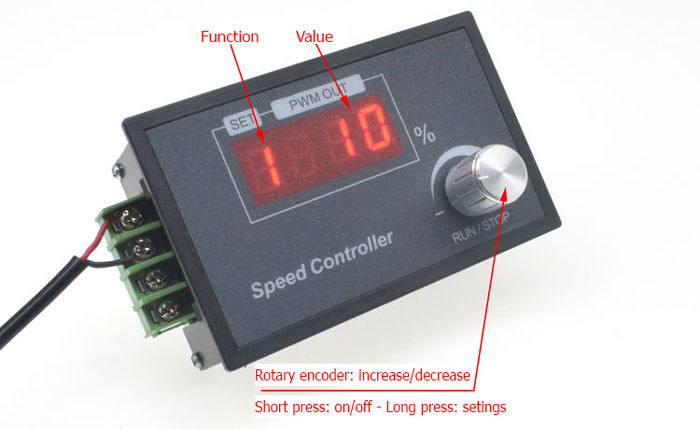

Ovládání knoflíku kodéru
Ve směru hodinových ručiček - pro zvýšení otáček.
Proti směru hodinových ručiček - pro snížení otáček.
Krátké stisknutí - start a zastavení motoru.
Dlouhé stisknutí - režim konfigurace:
Krátkým stisknutím se aktivuje nastavení a otočením knoflíku můžete vybírat mezi jednotlivými funkcemi.
Uložení nastavení se provede dlouhým stisknutím knoflíku.
Seznam konfigurovatelných funkcí:
Funkce 1: Nastavení času pomalého startu - 0-100%; doporučeno 1 sekunda.
Funkce 2: Nastavení doby trvání pomalého startu - 0-10 sekund; výchozí 1 sekunda.
Funkce 3: Nastavení dolní meze rychlosti - 0-80%; výchozí 0.
Funkce 4: Nastavení maximální rychlosti - 0-100%; výchozí 100%.
Funkce 5: Nastavení hodnoty zrychlení a zpomalení - 0-25%; s 1% skoky.
Funkce 6: Nastavení frekvence - 1-100KHZ; výchozí 15KHZ.
Poznámka: Displej zobrazuje otáčky motoru v procentech, nikoliv v reálných ot/min.
