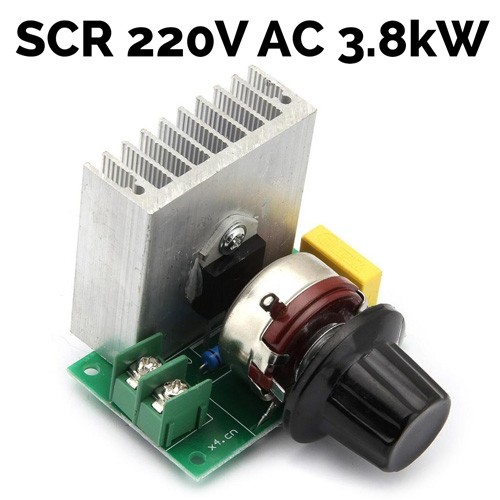

Regulátor otáček pro AC motory - SCR 220V/3.8kW

Regulátor otáček pro AC motory - SCR 220V/3.8kW

Naše regulátory napětí SCR (tyristory) poskytují spolehlivou, úspornou a kompaktní regulaci otáček/rychlosti AC motorů!

Tyto variabilní regulátory střídavého napětí SCR se vyrábějí speciálně pro vibrační podavače, ventilátory, čerpadla a topná a osvětlovací zařízení. Všechny modely jsou vybaveny jednofázovým AC vstupem a plně variabilním AC výstupem.

Regulátory SCR upravují výstupní napětí AC napájení, podobně jako u ovládání stropního ventilátoru nebo stmívače osvětlení. Tyto SCR regulátory lze vhodně použít u jednofázových AC motorů, kterým upravují rychlost/otáčky. Mohou být použity také s odporovým zatížením, například pro osvětlení.

Velmi důležité je uvědomit si, že tyto regulátory NEPRACUJÍ s motory s kapacitním rozběhem - běžným motorem používaným v jednofázových aplikacích. Motory s kapacitním rozběhem nejsou určeny pro chod v různých rychlostech/otáčkách. Vizuálně mají tyto motory v horní části nebo na boční straně velký hrbol, ve kterém je umístěn kondenzátor motoru, který brání jakýmkoliv pokusům o zpomalení.

Ztlumení jasu úsporných žárovek, LED světel a dalších zařízení obsahujících elektroniku není možné!

Motory regulované pomocí těchto SCR regulátorů jsou motory s trvale připojeným rozběhovým kondenzátorem (PSC), trvalou dělenou fází (PSP), stíněným pólem a univerzální motory. Jedná se o jednofázové typy motorů, u kterých lze regulovat rychlost/otáčky pomocí SCR regulátorů. Tato aplikace však může mít určitá omezení. Naše SCR regulátory mohou regulovat většinu motorů drobných domácích spotřebičů a ručních elektrických nástrojů.

SCR regulátor neposkytuje široké rozmezí pro regulaci rychlosti/otáček – regulace se pravděpodobně nachází v horní polovině rozsahu nastavení. Pro pohyb motoru před zpomalením je potřeba zesílit výkon SCR regulátoru.

Jak vybrat správný regulátor:

U čistých odporových zátěží násobte provozní proud třemi. Příklad: (2,2kW/220V) * 3 = 30, takže nejvhodnější model bude 40A+

U indukčních zátěží (motory) násobte provozní proud pěti. Příklad: (5kW/220V) * 5 = 22, takže nejvhodnější model bude 113A+

• Napájení: 110-230V AC
• Regulace napětí: 50-220V
• Maximální výkon: 3800 W /cca 20A
• Rozměry DPS: 60 x 72 x 47mm
• Průměr knoflíčku: 19 mm
• Není stavebnice!

Elektronické součástky na PCB:

• BTA41-600B - 40A TRIAC

Fázová triaková regulace bez zpětné vazby
