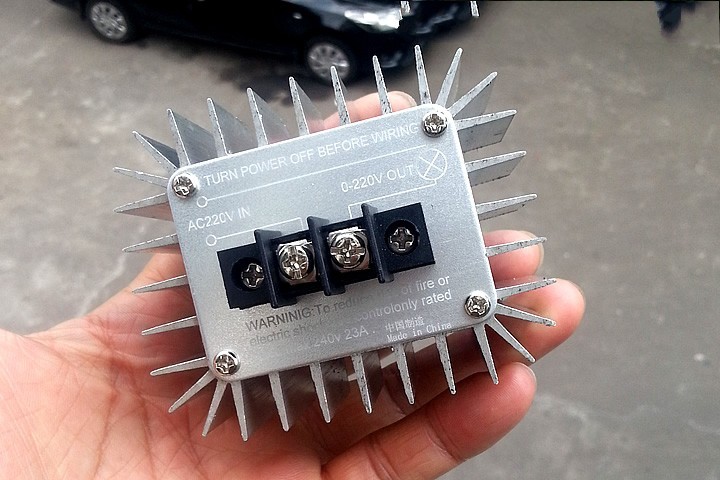

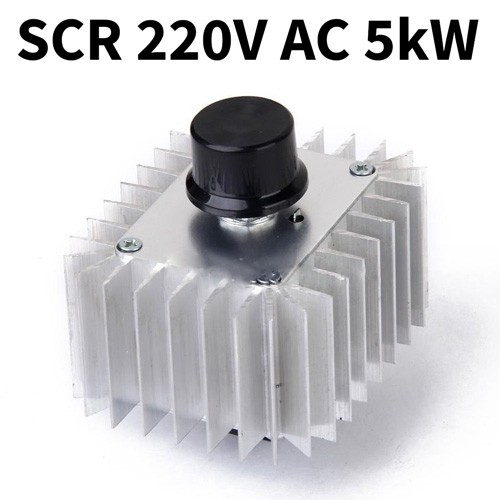

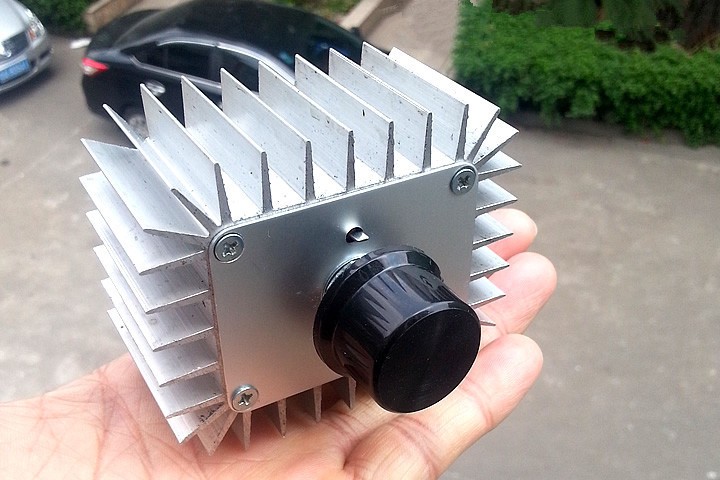

Regulátor otáček pro AC motory - SCR 220V/5kW

Regulátor otáček pro AC motory - SCR 220V/5kW

Naše regulátory napětí SCR (tyristory) poskytují spolehlivou, úspornou a kompaktní regulaci otáček AC motorů!

Tyto variabilní regulátory střídavého napětí SCR se vyrábějí speciálně pro vibrační podavače, ventilátory, čerpadla a topná a osvětlovací zařízení. Všechny modely jsou vybaveny jednofázovým AC vstupem a plně variabilním AC výstupem.

Regulátory SCR upravují výstupní napětí AC napájení, podobně jako u ovládání stropního ventilátoru nebo stmívače osvětlení. Tyto SCR regulátory lze použít u jednofázových AC motorů, čímž upravují rychlost. Mohou být také použity s odporovým zatížením, například pro osvětlení.

Je velmi důležité si uvědomit, že tyto regulátory nepracují s motory s kapacitním rozběhem, což je běžný typ motoru používaný v jednofázových aplikacích. Tyto motory mají na horní části nebo na boční straně velký hrbol, ve kterém je umístěn kondenzátor. Ten brání jakýmkoliv pokusům o zpomalení.

Ztlumení jasu úsporných žárovek, LED světel a jiných elektronických zařízení není možné!

Motory, u kterých je regulovaná rychlost pomocí těchto SCR regulátorů, jsou motory s trvale připojeným rozběhovým kondenzátorem (PSC), trvalou dělenou fází (PSP), stíněným pólem a univerzální motory. Jedná se o všechny jednofázové typy motorů, které lze pomocí SCR regulátorů regulovat – tato aplikace však může mít určitá omezení. Naše SCR regulátory umožňují regulaci většiny motorů drobných domácích spotřebičů a ručních elektrických nástrojů.

SCR regulátor neposkytuje široké rozmezí pro regulaci rychlosti – regulace bude pravděpodobně v horní polovině rozsahu nastavení. Pro pohyb motoru před zpomalením je potřeba zvýšit výkon SCR regulátoru.

Jak vybrat správný regulátor:

U čistých odporových zatěžování násobte provozní proud třemi. Příklad: (2,2kW/220V) * 3 = 30, nejvhodnější model bude 40A+

U indukčních zátěží (motory) násobte provozní proud pěti. Příklad: (5kW/220V) * 5 = 22, nejvhodnější model bude 113A+

• Napájení: 230V AC
• Regulace napětí: 0-220V
• Maximální výkon: 5000 W / cca 23A
• Rozměry: 85 x 70 x 85mm
• Průměr knoflíku: 25 mm
• Není stavebnice!

Elektronické součástky na PCB:

• BTA06-600B - 60A TRIAC

Fázová triaková regulace bez zpětné vazby
