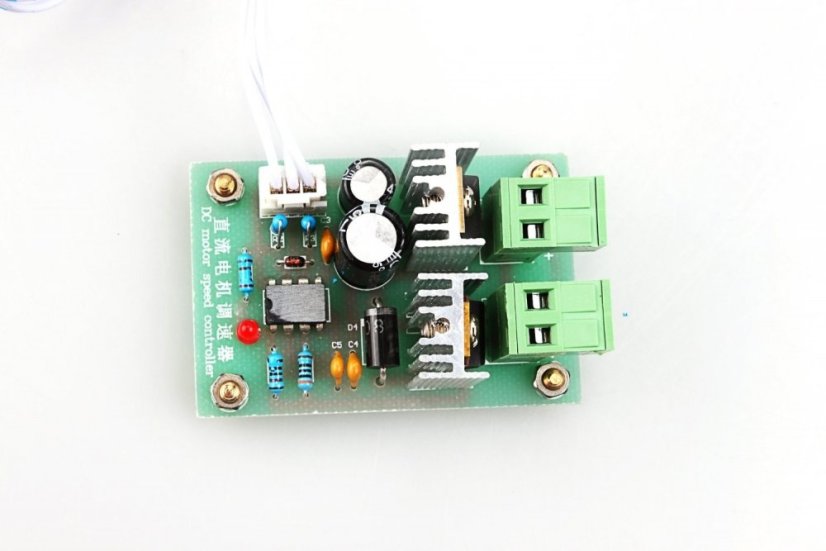

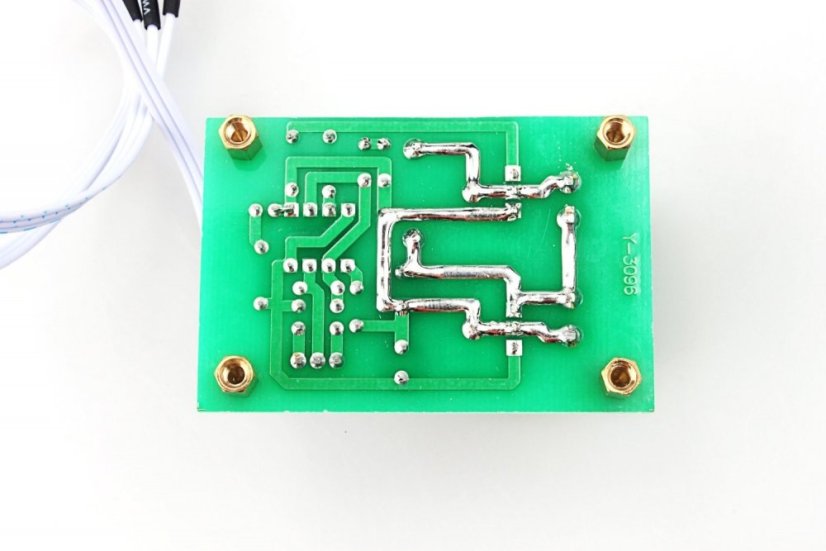

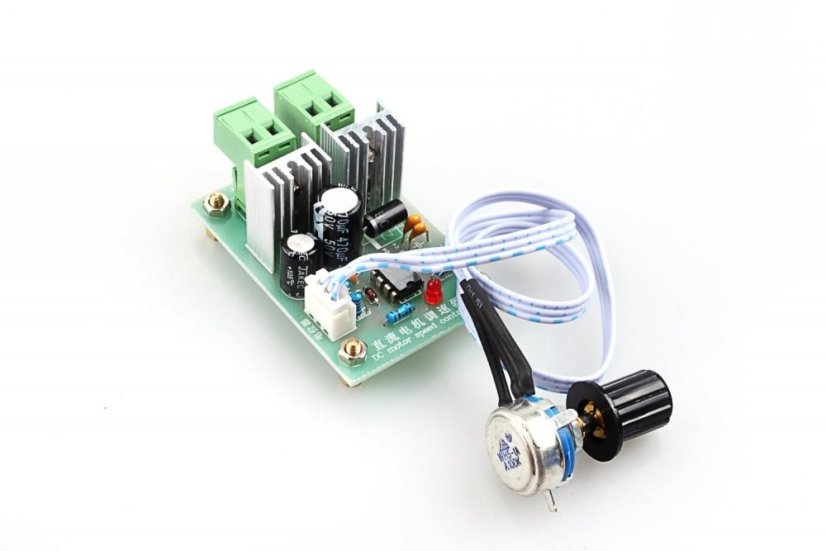

Regulátor otáček DC motorů - PWM 12V-36V 5A

Regulátor otáček je navržen pro přesné řízení tepelných spotřebičů, zdrojů světla (omezeno na ne-žářivkové a úsporné žárovky) a otáček motorů (neplatí pro jednofázové asynchronní motory s kondenzátorem).

• Napájení: 12V-36V DC
• Regulace napětí: 0.01 - 200W
• Maximální výkon: 5A / 10A max
• PWM Frekvence: 25kHz
• Klíčovací poměr: 0 - 100%
• Rozměry DPS: 60*40 cm.
• Průměr knoflíčku: 15 mm

POZOR! Regulátor není chráněn protipřepólování napájecího napětí výkonového obvodu.

Elektronické součástky na PCB:

• 2x L2203N - Power MOSFET (Vdss=30V, Rds(on)=7.0mohm, Id=116A)
• KIA 7805 - THREE TERMINAL POSITIVE VOLTAGE REGULATOR
• STPS30H100CT - High voltage power Schottky rectifier 30 AMPERES 100 VOLTS
• NE555p - Texas Instruments precision timer
