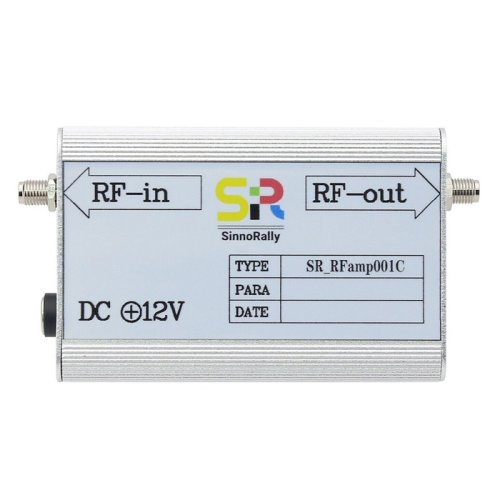

SinnoRally RFamp001C RF zesilovač signálu 9KHz-6GH, EMC EMI Nízké šumy
RFamp001C, RF zesilovač signálu, je vhodný pro bezdrátové produkty s nízkým výkonem ve frekvenčním rozsahu 9KHz-6GHz. Lze jej použít v systémech bezdrátového sběru dat, jako je Helium Hotspot Miner, brána LoRa atd.
Specifikace:
- Model: RFamp001C
- Frekvenční rozsah: 9KHz-6GHz
- Vstupní a výstupní impedance: 50 ohmů
- Maximální výstupní výkon: 10dBm
- Výkon vstupního RF signálu: <= -30dBm, omezující stejnosměrné napětí 15V
- Napájení: DC12V, proud < 300mA
- Rozměry: d x š x v = 88 x 58 x 25mm

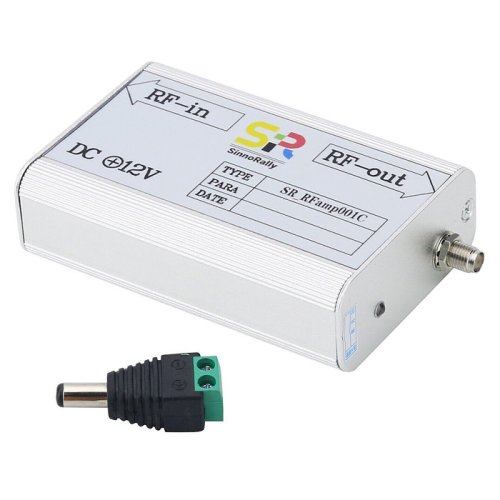

Balení obsahuje:
RF zesilovač, uživatelská příručka, záruka.

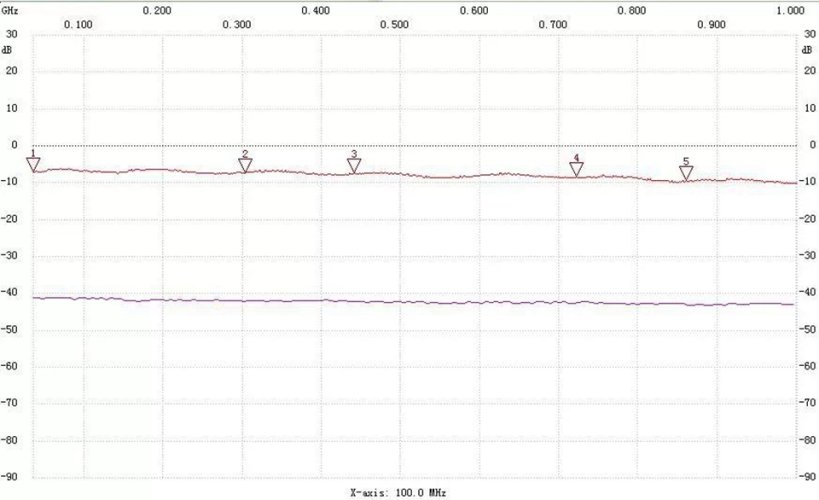

Po připojení signálního zdroje RFamp001 k 40dB atenuátoru, změřený spektrum z 30MHz-1GHz ukazuje, že kolísání zisku je velmi malé, méně než ± 2dB.
RFamp001 vstup je připojen k magnetickému poli a dosahuje se skutečného pracovního efektu zesilovače.

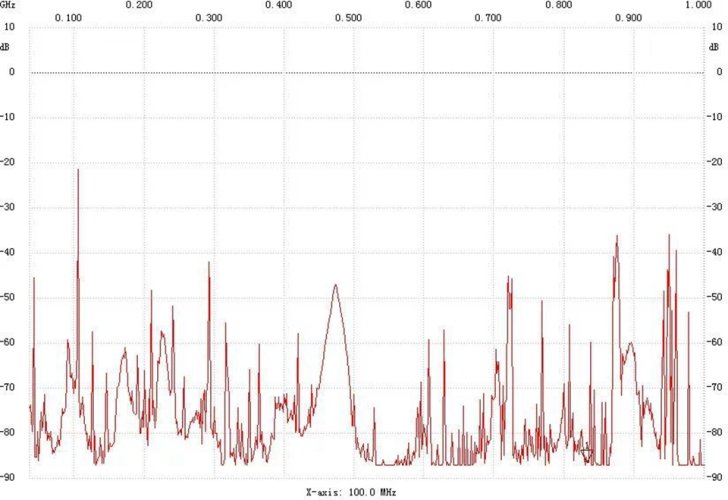

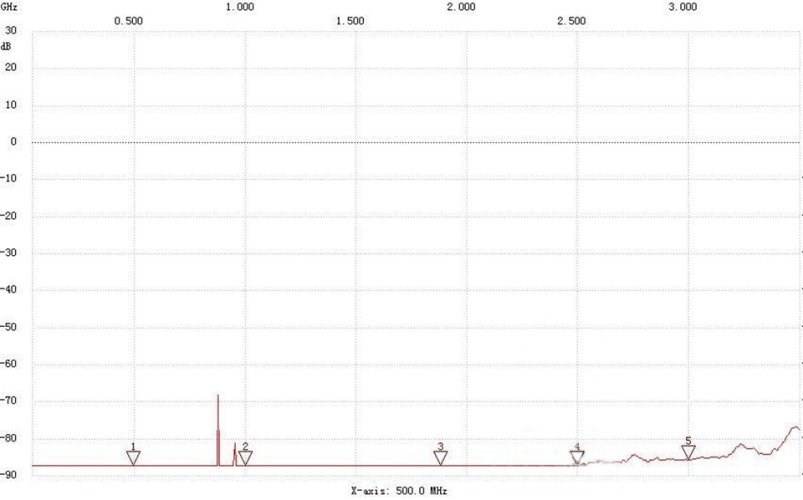

Diagram šumu na pozadí RFamp001:

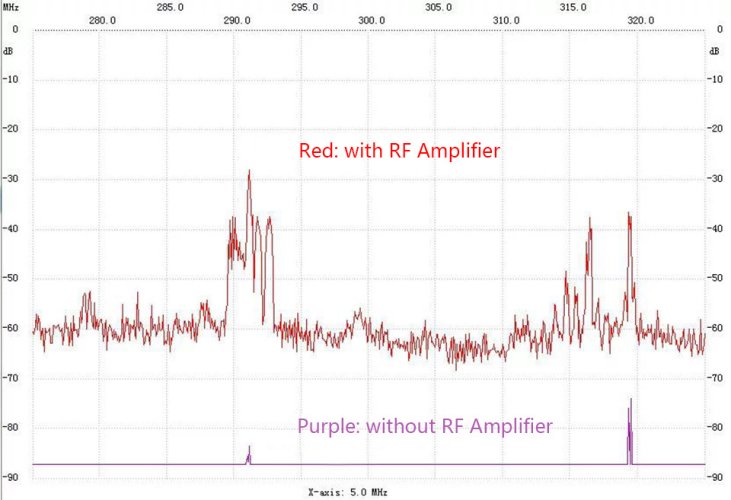

SR-Rfamp001 skutečné měření spektrogramu:

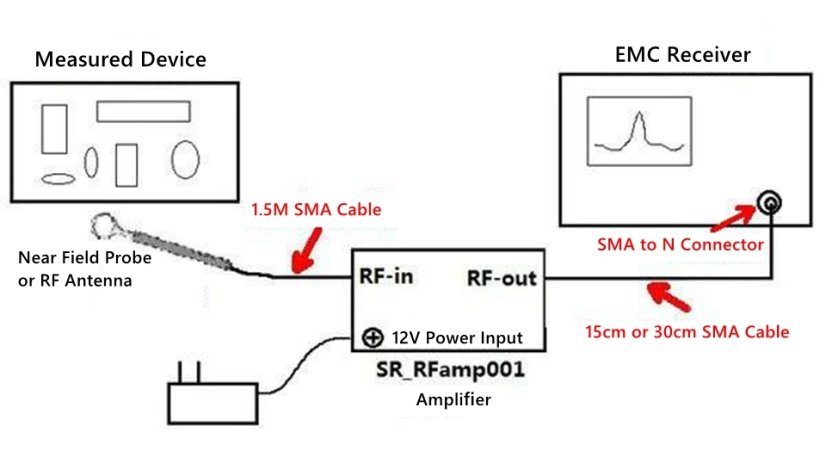

Schéma použití:
Opatření:
- Připojte všechny signální linky, zapněte spektrální graf nejprve a potom zapněte zesilovač.
- Zesilovač nepodporuje horké připojení/odpojení. Prosím, neodpojujte nebo nezapojte signální linku pod napětím, aby se předešlo poškození statickou elektřinou nebo únikem.
