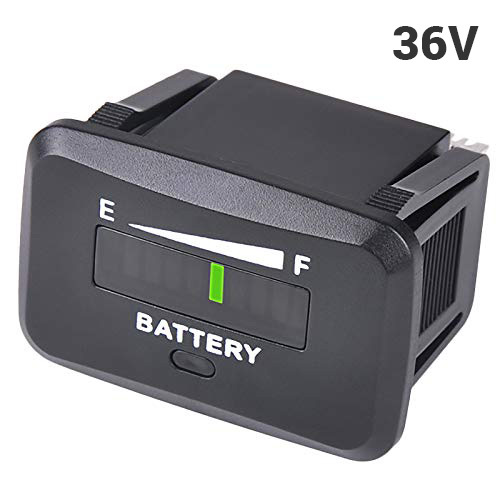

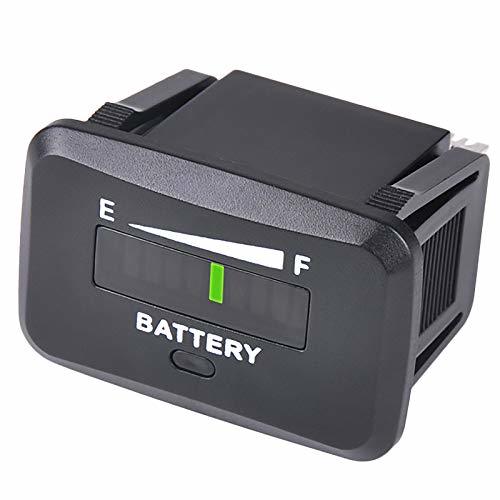

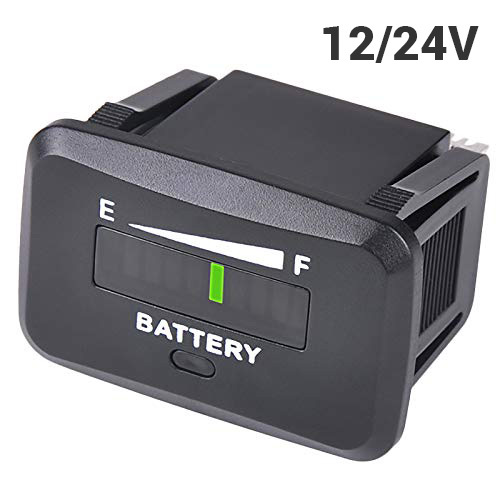

Digitální indikátor stavu baterie RL-BI018

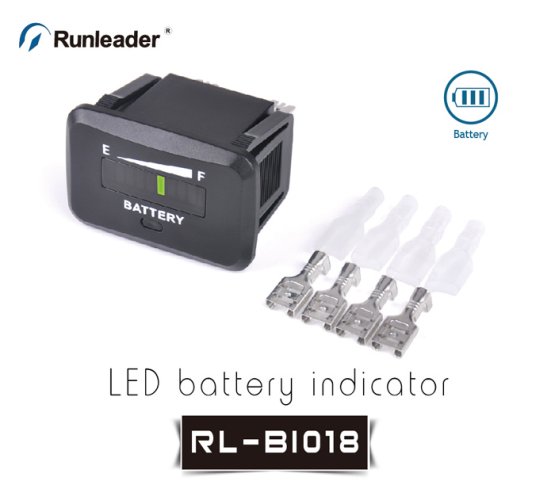

Bateriový indikátor RL-BI018, měřič kapacity baterie

Automatické rozpoznávání baterie, funkce zpoždění displeje, rozpoznání falešných nabíjecích signálů, možnost volby ze tří různých napětí, tříbarevný LED displej, desetidílný LED indikační displej atd.

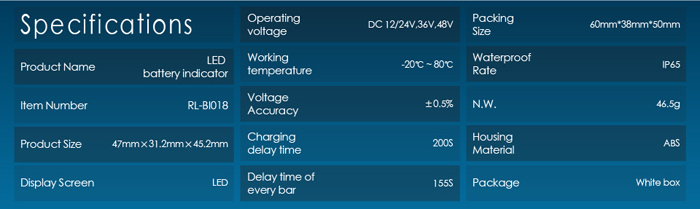

Specifikace:

• Model: RL-BI018
• 3 volitelná napětí: 12/24V, 36V, 48V
• 10tidílný LED displej
• LED indikátor stavu baterie
• Automatický režim spánku

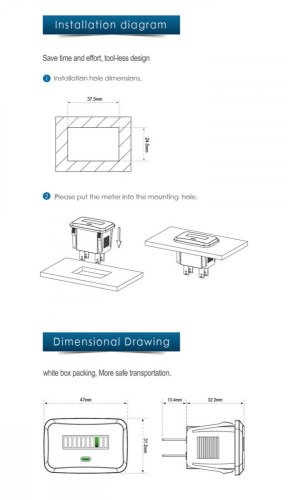

• Snadná instalace pomocí šroubů nebo zipů
• Vodotěsnost IP65
• Certifikované CE a ROHS.

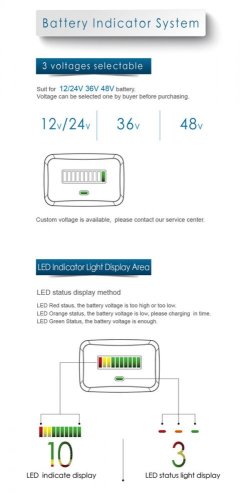

Metody LED displeje zobrazujícího stav baterie

LED svítí červeně – napětí baterie je příliš vysoké nebo příliš nízké

LED svítí oranžově – napětí baterie je nízké, baterie být dobita

LED svítí zeleně – baterie je dostatečně nabitá

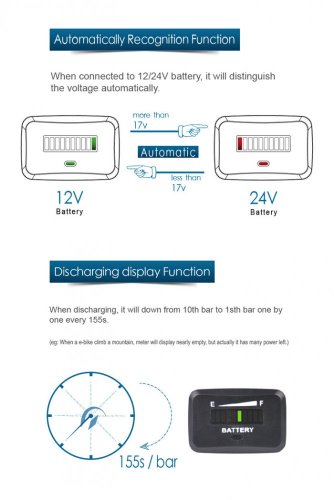

Funkce displeje zobrazujícího vybíjení

Když dochází k vybíjení, indikátor se bude pohybovat od desáté^. čáry dolů k první čáře každých 155s.

(to znamená, že když elektrokolo pojede nahoru do kopce, tak indikátor bude nepravdivě ukazovat stav prázdné baterie, která bude stále dostatečně nabitá)

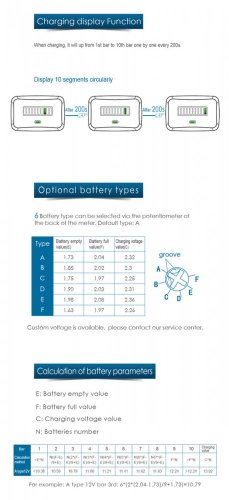

Funkce displeje zobrazujícího nabíjení

Když dochází k nabíjení, indikátor se bude pohybovat od první^. čáry vzhůru k desáté čáře každých 200s.

Volitelné typy baterií

Pomocí otočného přepínače na zadní straně elektroměru může být zvoleno 6 typů baterií. Základní typ je označen písmenem A.

Kalkulace týkající se parametrů baterie

Prázdná hodnota baterie (E), plná hodnota baterie (F), hodnota nabíjecího napětí (C), počet baterií (N)

Čára

Výpočetní vzorec/metoda

Typ A 12V

Na příklad: Typ A 12V třetí čára:

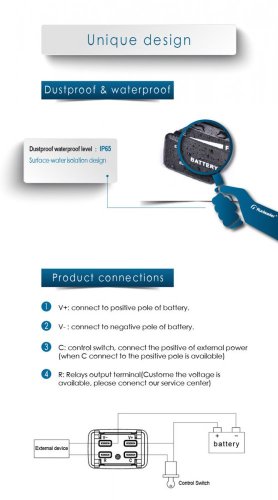

Schéma zapojení:

V+ na kladný pól baterie

V- na záporný pól baterie

C ovládací přepínač, přepíná baterii na kladný pól

R nabíjecí kladný pól
