Rozšiřující deska M.2 pro Rock Pi 4

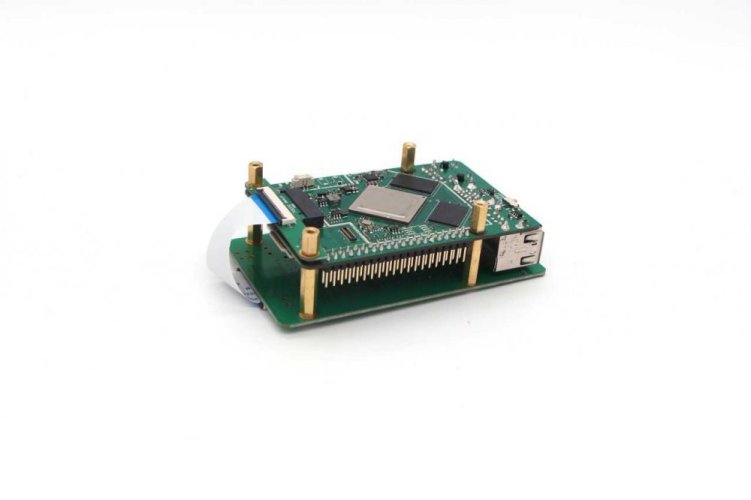

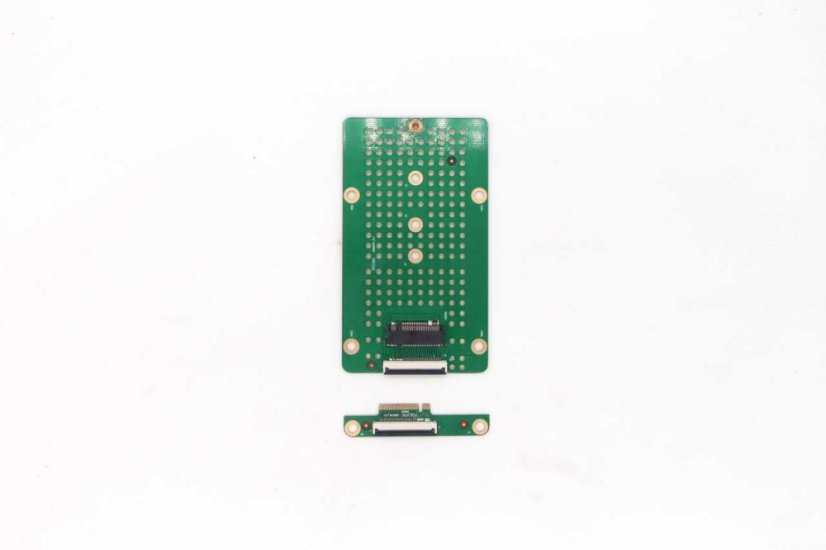

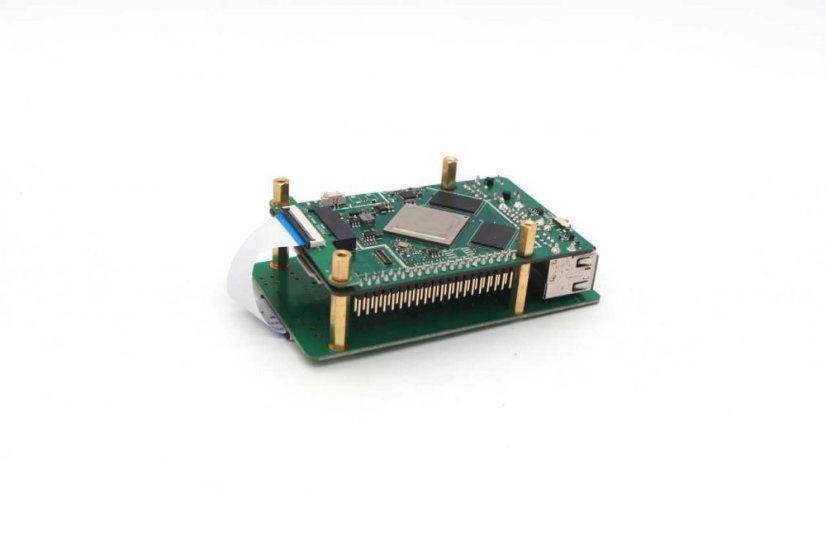

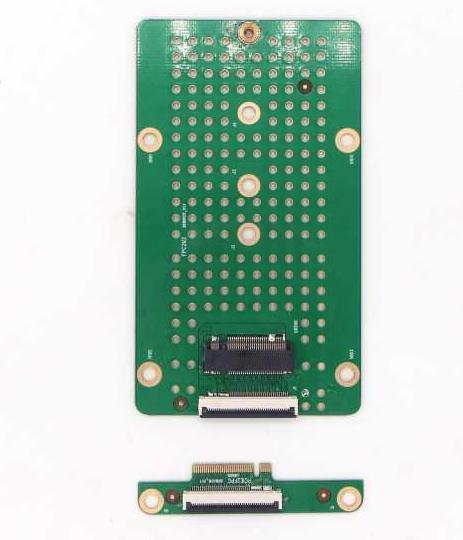

Rozšiřující deska M.2 je určená pro snadnější montáž M.2 SSD. Obsahuje následující prvky:

• Čtyři plné linie PCIE 2.0
• M.2 M klíčový konektor, podporuje M klíč SSD a B&M klíč SSD
• Podporuje 2280/2260/2242 M.2 SSD
• Může být přimontovaná na horní nebo spodní část ROCK PI 4

Jak sestavit desku M.2? (V1.4)

Krok 1

Vložte malé PCB, které je součástí rozšiřující desky M.2, do M.2 konektoru ve spodní části ROCK PI4. Otočte desku a použijte měděné šrouby k připevnění mini PCB.

Nyní otevřete FPC konektor ve zvednuté černé části ve středu.

Krok 2

Vložte FPC plochý kabel modrou stranou do FPC konektoru a upevněte ho uzavřením černé části ve středu. Jakmile bude konektor uzavřený, uslyšíte “kliknutí.”

Nyní přidejte na šrouby měděné matky a nahoru umístěte chladič.

Desku otočte a šrouby zašroubujte do chladiče, čímž dokončíte montáž desky.

Krok 3

Vezměte rozšiřující desku M.2 a společně s FPC konektorem ji vložte nahoru vedle již dříve připevněné ROCK PI4.

Otevřete FPC konektor ve zvednuté černé, plastové části ve středu.

Vložte FPC plochý kabel a upevněte konektor uzavřením černé části ve středu.

Krok 4

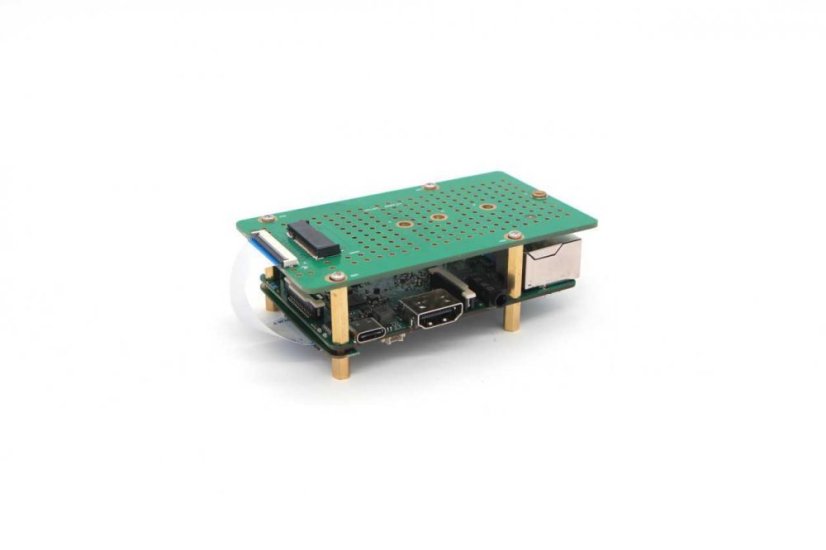

Montáž dokončete připevněním rozšiřující desky M.2 na horní nebo dolní část chladiče.
