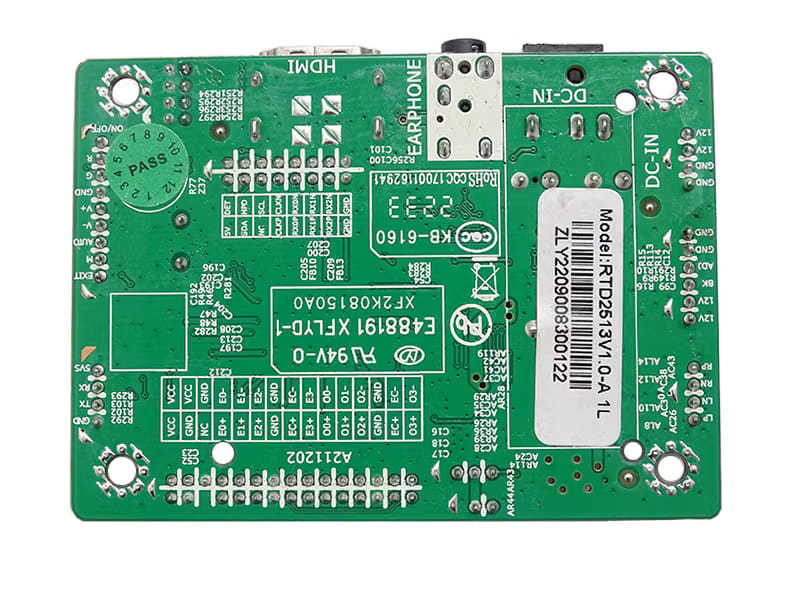

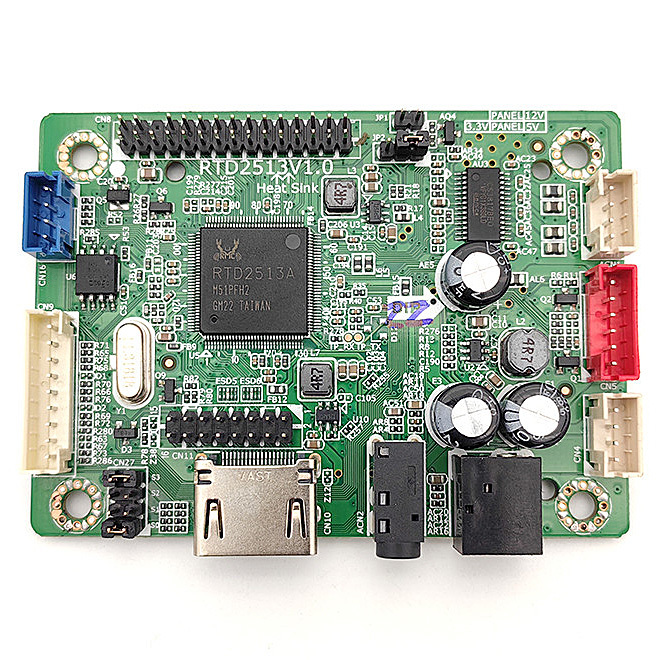

RTD2513 V1.0 - LVDS HDMI řídící deska pro LCD displeje

Řídící deska pro LVDS LCD displeje s HDMI vstupem a podporou rozlišení až 1920x1080. Více

Výrobce: NEVEN Kód produktu: 12995 Doprava a platba

420 Kč s DPH

Řídící deska pro LVDS LCD displeje s HDMI vstupem a podporou rozlišení až 1920x1080. Více

Výrobce: NEVEN Kód produktu: 12995 Doprava a platba

RTD2513 V1.0 LVDS HDMI řídící deska displeje basic

RTD2513 V1.0 je víceúčelová ovládací deska LCD monitoru. Je navržena k podpoře duálních/jednoduchých 6/8bitových LVDS LCD panelů.

Podporuje rozlišení až po 1920X1080 @60Hz.

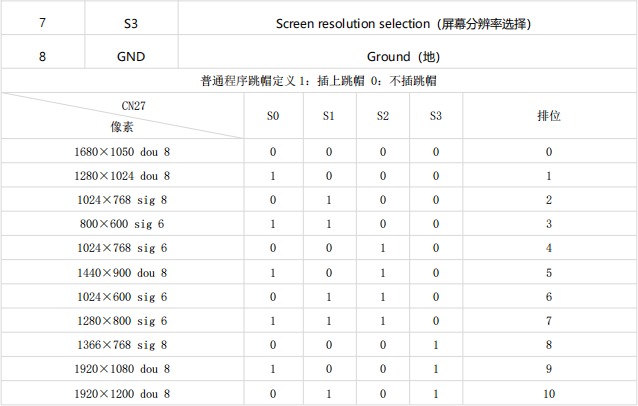

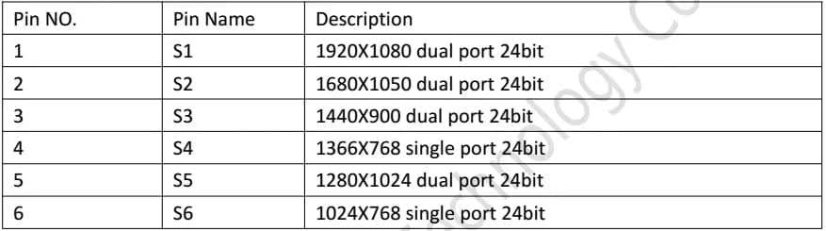

Konfigurace jumperů
Podporuje pouze HDMI vstupní signál. Místo standardních konektorů mohou být k internímu připojení používány HDMI a DC vstupní konektory napájení.
Podporuje HDMI vstupní formu zvukového signálu s výstupním proudem 2X4Ω/2.5W. Podporuje také výstup pro sluchátka.
Podporuje ovládání klávesnic (není součástí)

Specifikace:

ČIPOVÁ SADA	RTD2513 (Realtek)
Podporovaný LCD panel	Rozhraní	30pin, 1ch/2ch, 6/8 bit LVDS
Podporovaný LCD panel	Rozlišení	Až 1920X1080@60Hz
Proud	Pro desku	12V DC zdroj napájení
	Pro LCD panel	3.3V,5V
	Řízení	Režim nízké spotřeby energie
	Záložní	≤0.5 W
OSD jazyk	Zjednodušená Čínština、Angličtina je výchozí. Jiné jazyky podle vlastního nastavení.
Funkční tlačítka	5 tlačítek	ON/OFF, Menu, Pravá, Levá, Konec
Video vstup	HDMI	480i,480p,576i,576p,720p 1080i,1080p
Audio vstup	0.2 – 1.5 Vrms
Audio výstup	2X2.5W (4Ω) THD+N<10%
Rozšířené funkce	Tovární nastavení, ovládání jasu (výchozí je DC tlumící režim, na výběr je PWM tlumící režim), Deska obsahuje několik různých firmware (volitelný), vertikální mód pro OSD menu

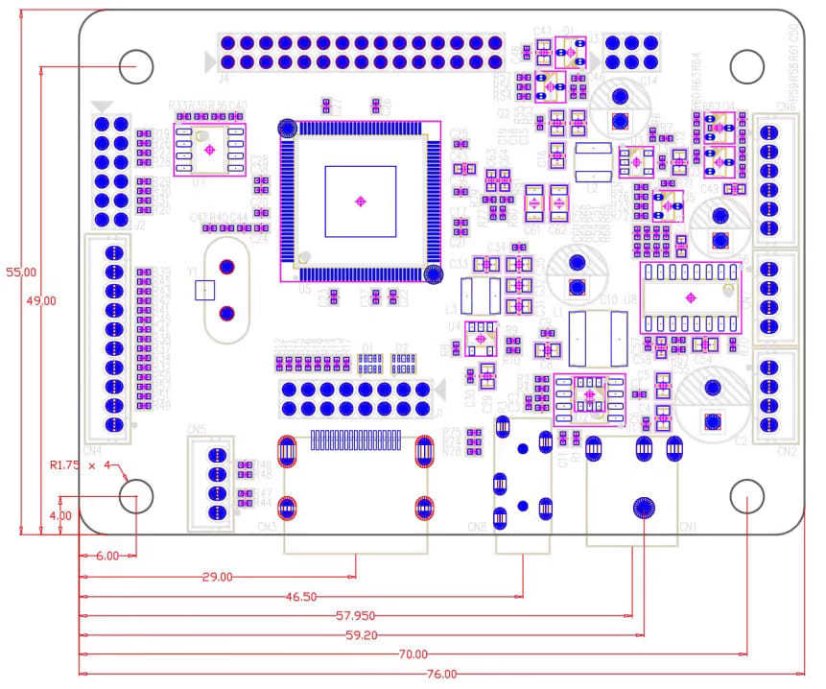

Rozměry	76mm(L)x55mm(W)x11mm(H)

Obsah balení:

1x RTD2513 v.1 ovládací deska
