SAW Bandpass Filter

RF filtr s nízkými ztrátami a vysokou selektivitou. 22 modelů od 137 do 1700 MHz. Pro SDR, ADS-B, HAM. Více

Výrobce: NEVEN Kód produktu: P00069 Doprava a platba

od 515 Kč s DPH

Varianta neexistuje
ks

RF filtr s nízkými ztrátami a vysokou selektivitou. 22 modelů od 137 do 1700 MHz. Pro SDR, ADS-B, HAM. Více

Výrobce: NEVEN Kód produktu: P00069 Doprava a platba

Varianty21

Střední frekvence Kód produktu Dostupnost Cena s DPH Množství (ks)
SAW Bandpass Filter 403MHz 13927 Skladem méně než 5ks 545 Kč
SAW Bandpass Filter 506MHz 13928 Není skladem
Sledovat dostupnost 		515 Kč
SAW Bandpass Filter 607MHz 13929 Není skladem
Sledovat dostupnost 		515 Kč
SAW Bandpass Filter 868MHz 13930 Není skladem
Sledovat dostupnost 		515 Kč
SAW Bandpass Filter 897MHz 13931 Není skladem
Sledovat dostupnost 		515 Kč
SAW Bandpass Filter 902MHz 13932 Není skladem
Sledovat dostupnost 		515 Kč
SAW Bandpass Filter 915MHz 13933 Není skladem
Sledovat dostupnost 		515 Kč
Další

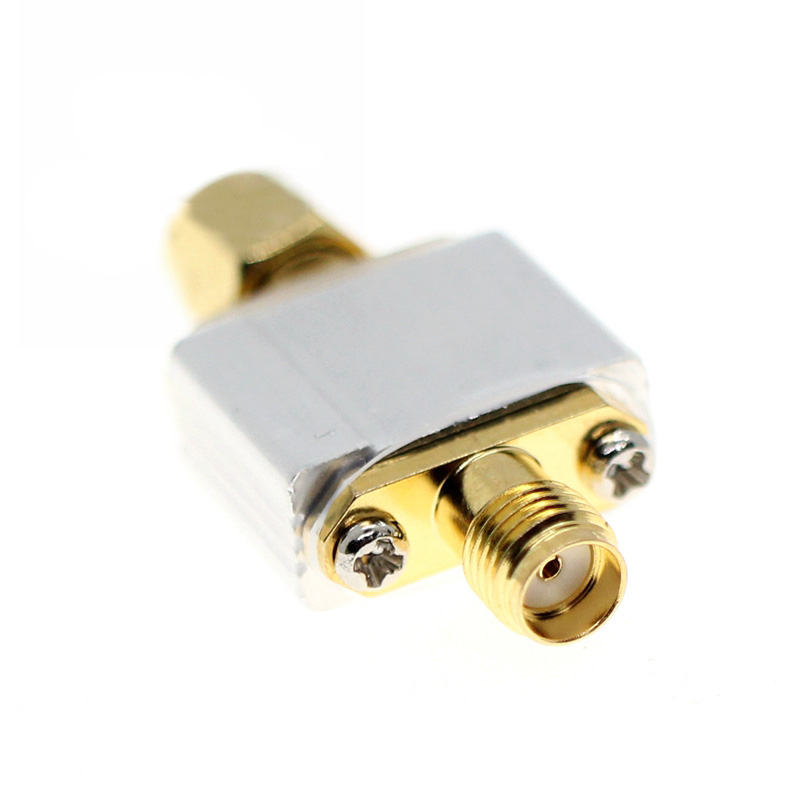

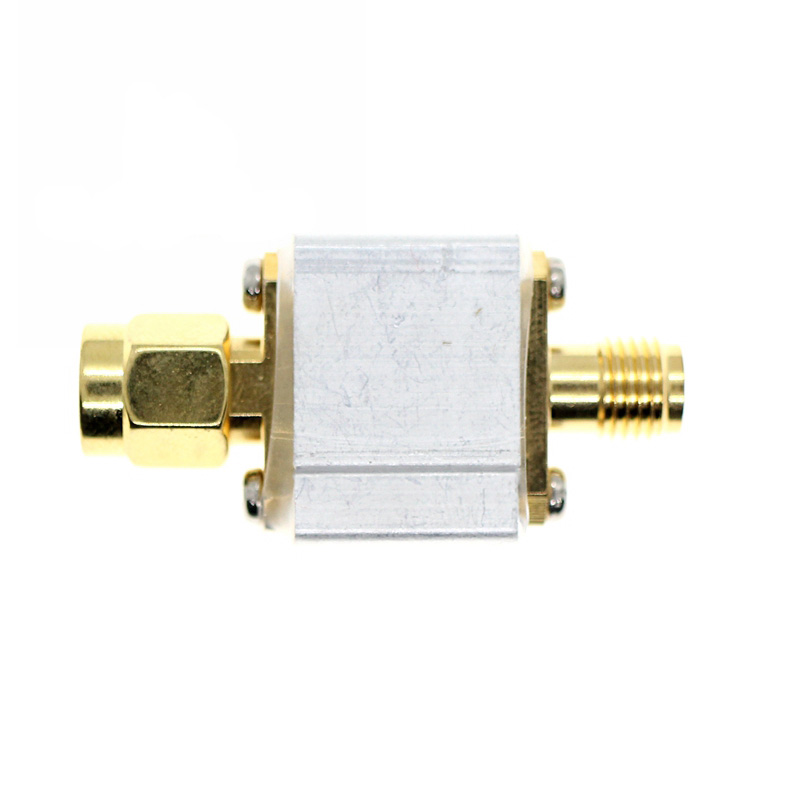

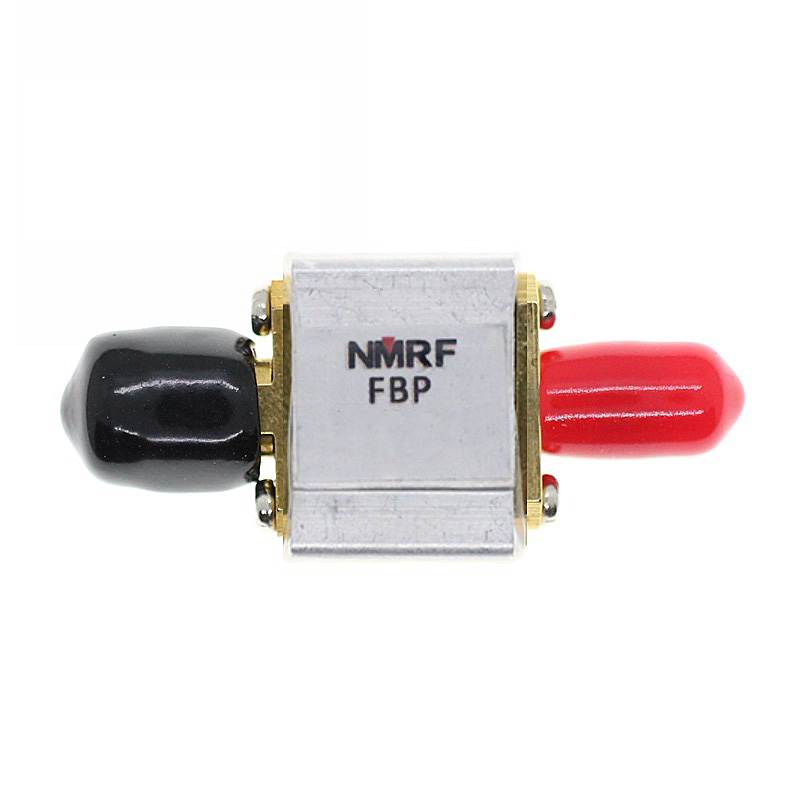

SAW Bandpass Filter, SMA, 20+ frekvencí

Tento pásmový propustný filtr zajišťuje široké propustné pásmo, nízké vložné ztráty a strmé potlačení v zastavovacím pásmu. Je optimalizován pro použití s ADS-B, SDR a dalšími systémy pro příjem rádiových frekvencí. Účinně filtruje signály mimo pásmo, snižuje šum a zvyšuje dynamický rozsah. Díky velmi kompaktní velikosti a pohodlným konektorům je ideální pro širokou škálu aplikací podle frekvence. Dostupný ve více než 20 frekvenčních variantách podle vašich potřeb.

  • Model: FBP-XXXX (dle frekvence)

  • Impedance: 50 Ohmů

  • Středová frekvence: pozri tabuľku nižšie

  • Propustné pásmo (šířka pásma při 1 dB): pozri tabuľku nižšie

  • Šířka pásma při 1 dB: pozri tabuľku nižšie

  • Insertion Loss: pozri tabuľku nižšie

  • Maximální výkon: 100 mW (20 dBm)

  • Konektory: SMA-M, SMA-F

  • Hmotnost: Přibližně 10 g

Model: Center Frequency Passband (1 dB Bandwidth) Insertion Loss Max Power Handling:

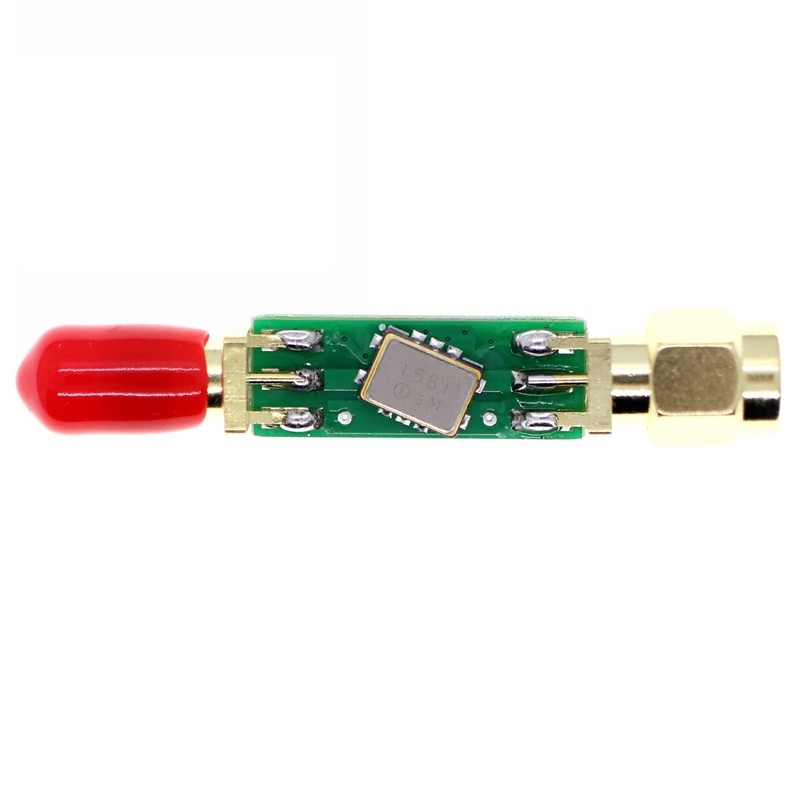

FBP-137s 137.5MHz 137-138MHz < 3.5dB (typ ~1.5dB)

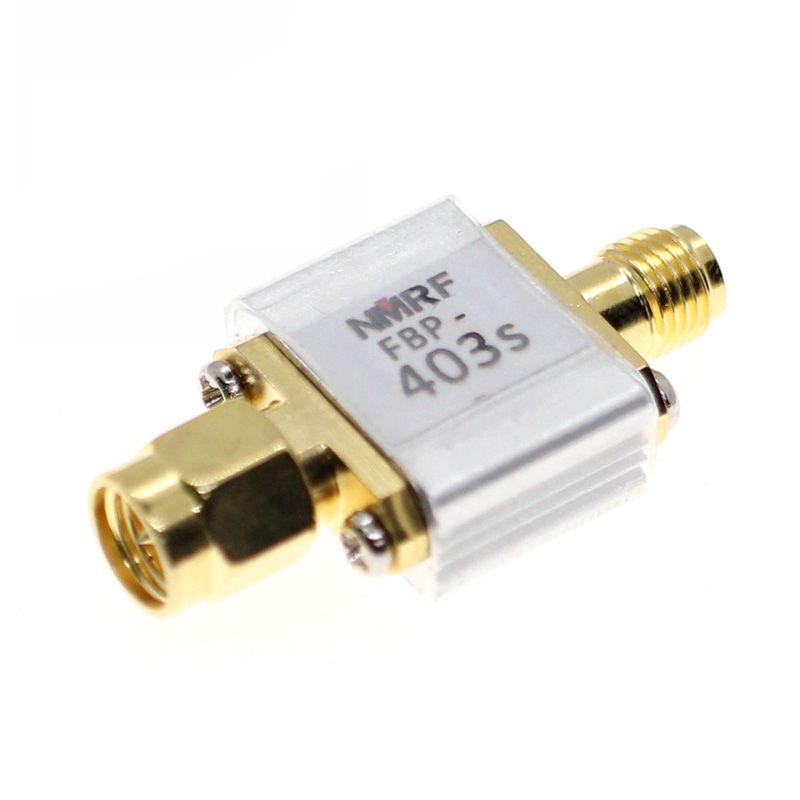

FBP-403s 403MHz 401-405MHz < 2.5dB@401~405MHz 100mW (20dBm)
FBP-506s  506.5MHz 503-510MHz < 2.5dB 300mW (25dBm)
FBP-607s  607MHz 593~620MHz <= 2.5dB 50mW (17dBm)
FBP-868s 868MHz RFID 866~870MHz < 3.5dB 100mW (20dBm)
FBP-897s 897.5MHz 880~915MHz < 2.0-2.5dB (typ ~2.2dB) 20mW (13dBm)
FBP-902s  902MHz 890~915MHz < 2.0-2.5dB (typ ~2.2dB) 100 mW (20 dBm)
FBP-915s 915MHz RFID 920~925MHz < 2.0dB 100 mW (20 dBm)
FBP-922s  922.5MHz RFID 902~1010MHz < 3.0dB 20mW (13dBm)
FBP-1000s 1000MHz 990~928MHz < 3.0dB 200 mW (23 dBm)
FBP-1090s 1090MHz ADS-B

30 MHz (1 dB BW)

<80 MHz (30 dB BW)

 1.7 ~ 2.2 dB 100 mW (20 dBm)
FBP-1200s  1200MHz 1190~1210MHz < 1.5dB 200 mW (23 dBm)
FBP-1237s 1237MHz GPS L2 1205~1265MHz (3dB BW) <= 3.0dB 200 mW (23 dBm)
FBP-1420s 1420MHz 1420MHz/80Mhz <= 3.5dB 10mW (10dBm)
FBP-1500s 1500MHz 1490~1510MHz < 3.5dB 200 mW (23 dBm)
FBP-1747s 1747.5MHz UMTS/AWS 1710~1785MHz  < 4.5dB (typ ~3.9dB) 100 mW (20 dBm)
FBP-1840s  1840MHz 1810~1970MHz < 1.7~2.2dB (typ ~1.9dB) 100 mW (20 dBm)
FBP-1880s 1880MHz 1850~1910MHz < 1.5~2.0dB (typ ~1.7dB) 100 mW (20 dBm)
FBP-1960s 1960MHz UMTS/PCS 1930~1990MHz < 1.5~2.0dB (typ ~1.7dB) 100 mW (20 dBm)
FBP-2017s  2017MHz 2005~2030MHz < 1.5~2.0dB (typ ~1.7dB) 100 mW (20 dBm)
FBP-2140s  2140MHz UMTS/AWS 2110~2170MHz < 2.0~2.5dB (typ ~2.2dB) 100 mW (20 dBm)
FBP-2345s 2345MHz 2320~2370MHz < 3.5dB 200 mW (23 dBm)
