SCR 220V/2kW CCMAC - Regulátor otáček pro AC motory

Regulátor otáček pro AC motory - SCR 220V/2kW s kabelem

Naše regulátory napětí SCR (tyristory) poskytují spolehlivou, úspornou a kompaktní regulaci otáček AC motorů!

Tyto variabilní regulátory střídavého napětí SCR jsou určeny pro vibrační podavače, ventilátory, čerpadla a další zařízení. Všechny modely jsou vybaveny jednofázovým AC vstupem a plně variabilním AC výstupem.

Regulátory SCR mění výstupní napětí AC, podobně jako ovládání stropního ventilátoru nebo stmívače osvětlení. Mohou být použity k regulaci rychlosti jednofázových AC motorů nebo s odporovým zatížením, jako je osvětlení.

Je důležité mít na paměti, že tyto regulátory NEPRACUJÍ s kapacitními motory, které jsou běžné ve jednofázových aplikacích. Tyto motory mají na vrchu nebo na boku velký kondenzátor, který brání pokusu o regulaci rychlosti.

Ztlumení jasu úsporných žárovek, LED světel a další elektroniky není možné!

Motory s regulovanou rychlostí/otáčkami pomocí těchto SCR regulátorů zahrnují motory s trvale připojeným kondenzátorem (PSC), trvalou dělenou fází (PSP), stíněným pólem a univerzální motory. Tyto aplikace mohou mít určitá omezení. SCR regulátory jsou vhodné pro většinu motorů domácích spotřebičů a elektrických nástrojů.

SCR regulátor neposkytuje široké rozmezí pro regulaci rychlosti - většina regulace se nachází v horní polovině rozsahu. Pro rychlý pohyb motoru je třeba zesílit výkon regulátoru.

Jak vybrat správný regulátor:

U čistých odporových zátěží násobte provozní proud třemi. Příklad: (2,2kW/220V) * 3 = 30, takže ideální model bude 40A.

U indukčních zátěží (motory) násobte provozní proud pěti. Příklad: (5kW/220V) * 5 = 22, takže ideální model bude 113A.

• Model: CCMAC
• Napájení: 110-230V AC
• Regulace napětí: 50-220V
• Maximální výkon: 2000 W

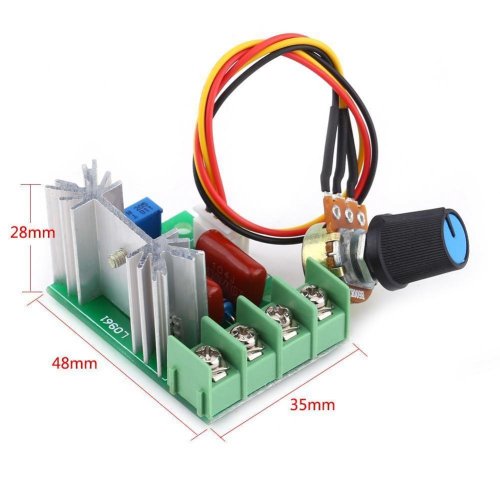

• Rozměry DPS: 48 x 34 x 27 mm
• Průměr knoflíku: 19 mm
• Kabel: 20cm
• Není stavebnice!

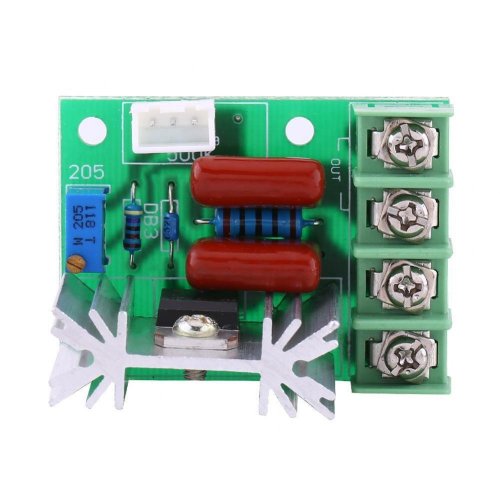

Elektronické součástky na PCB:

• BTA16-600B - 16A TRIAC
