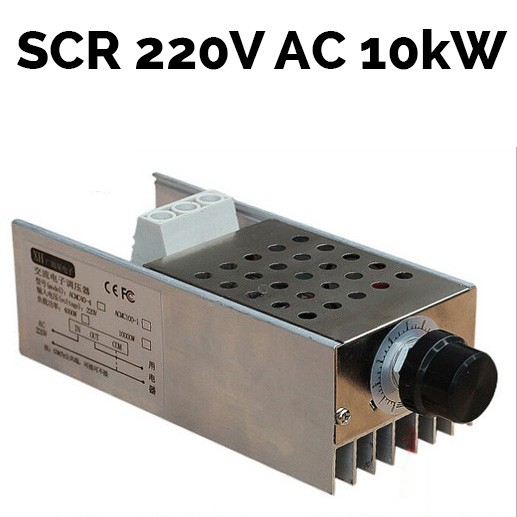

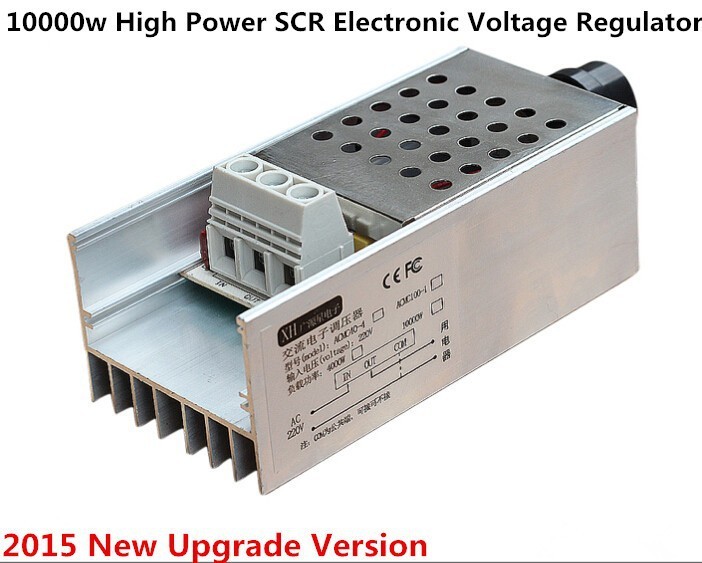

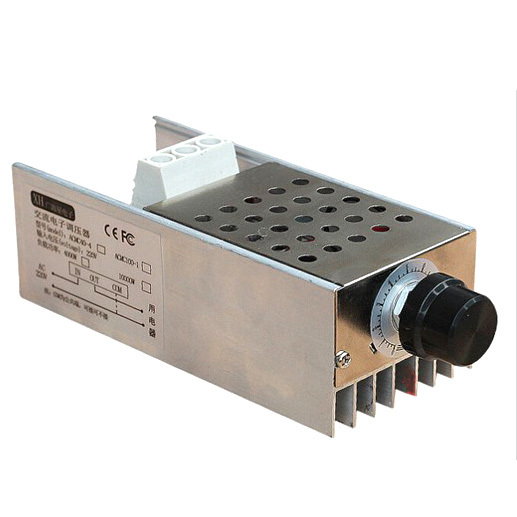

SCR Regulátor otáček 220V pro AC motory 6kW/10kW

SCR Regulátor otáček pro AC motory - 220V 6kW/10kW

Naše SCR regulátory (tyristory) nabízejí spolehlivou, účinnou a kompaktní regulaci otáček pro AC motory!

Tyto regulátory střídavého napětí SCR jsou specificky navrženy pro vibrační podavače, ventilátory, čerpadla a topná a osvětlovací zařízení. Všechny modely jsou vybaveny jednofázovým AC vstupem a plně variabilním AC výstupem.

SCR regulátory upravují výstupní napětí AC napájení, podobně jako ovladač stropního ventilátoru nebo stmívač osvětlení. Tyto regulátory lze účinně použít s jednofázovými AC motory k úpravě jejich rychlosti. Mohou být také použity s odporovým zatížením, např. pro osvětlení.

Je velmi důležité si uvědomit, že tyto regulátory NEPRACUJÍ s motory s kapacitním rozběhem, které jsou běžné v jednofázových aplikacích. Tyto motory mají vizuálně velký kondenzátor, který omezuje jejich rychlost/táhnout. Zpomalení není možné s kondenzátorovými motory!

Regulace jasu u úsporných žárovek, LED světel a zařízení obsahujících elektroniku není možná!

Motory s regulací rychlosti pomocí SCR regulátorů jsou motory s trvale připojeným rozběhovým kondenzátorem (PSC), trvalou dělenou fází (PSP) a univerzální motory. To zahrnuje všechny jednofázové typy motorů, které lze regulovat pomocí SCR regulátorů - mohou však existovat určité omezení. Naše SCR regulátory lze použít pro většinu motorů drobných domácích spotřebičů a elektrických nástrojů.

SCR regulátor nemá široký rozsah pro regulaci rychlosti - regulace bude pravděpodobně umístěna v horní polovině nastavení. Pro plynulý chod motoru před zpomalením je třeba zvýšit výkon SCR regulátoru.

Jak vybrat správný regulátor:

U čistých odporových zátěží násobte provozní proud třemi. Příklad: (2,2kW/220V) * 3 = 30, takže nejvhodnější model bude 40A+

U indukčních zátěží (motory) násobte provozní proud pěti. Příklad: (5kW/220V) * 5 = 22, takže nejvhodnější model bude 113A+

• Napájení: 230V AC
• Regulace napětí: 10-220V
• Maximální výkon: 6000/10000 W
• Rozměry: 130 x 60 x 47mm

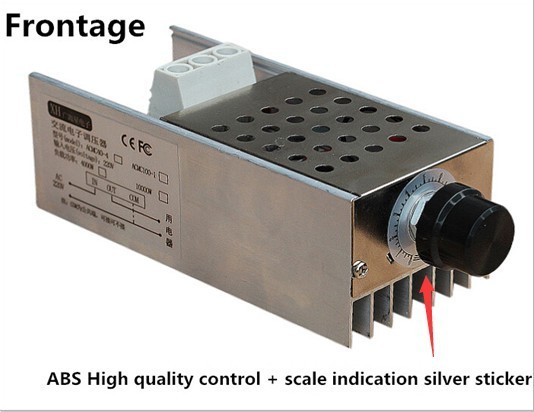

• Průměr knoflíku: 25 mm
• Není stavebnice!

Elektronické součástky na PCB:

• BTA100-800B 100A TRIAC

Fázová triaková regulace bez zpětné vazby
