SDRlab 122-16 Standard Kit IZD0021

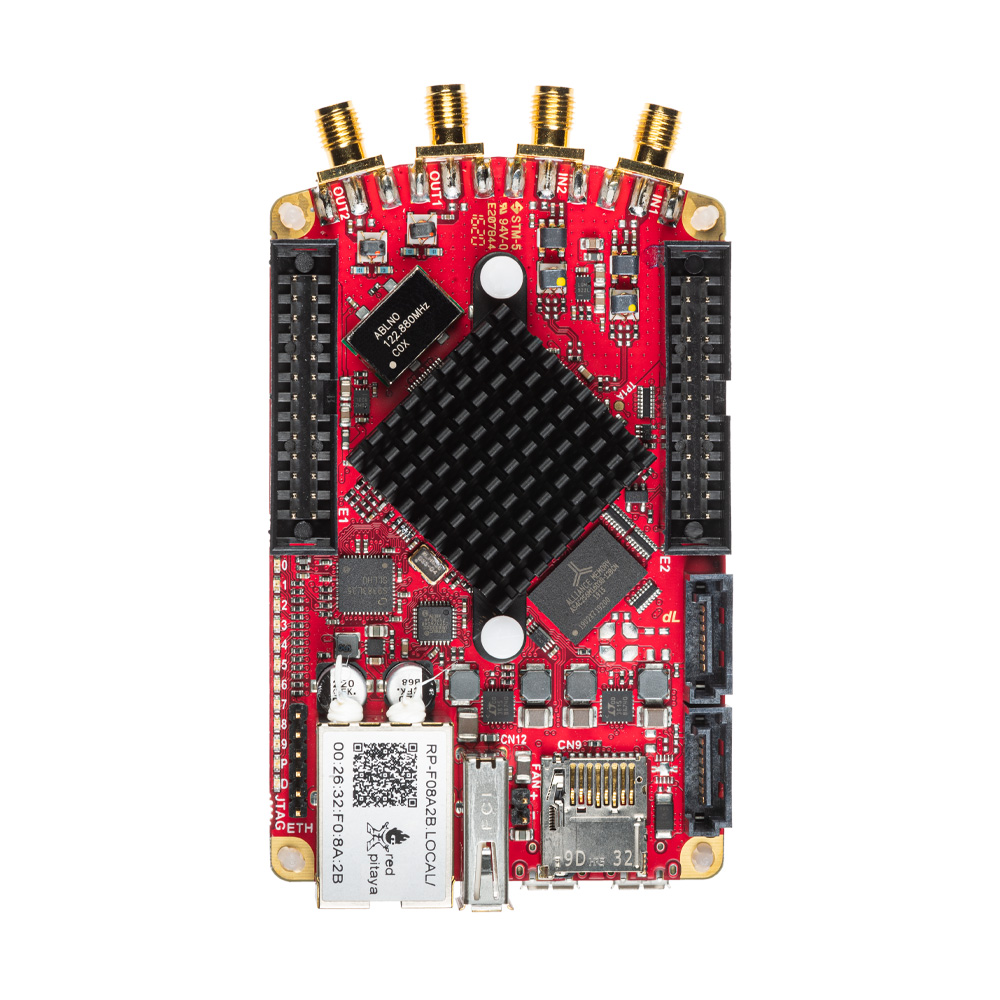

SDRlab 122‑16 Standard Kit – Red Pitaya SDR s duálními ADC/DAC
SDRlab 122‑16 Standard Kit od Red Pitaya je otevřená a kompaktní platforma pro SDR a digitalizaci signálu, navržená pro HF a VHF aplikace. Obsahuje dvoujádrový procesor ARM Cortex‑A9 a FPGA Xilinx Zynq 7020. Nabízí dva 16bitové ADC vstupy a dva 14bitové DAC výstupy s referenčním hodinovým signálem 122,88 MHz s nízkým šumem. Ideální pro vývoj SDR transceiverů, měření signálů, RF testovací prostředí a výzkumné projekty.
Specifikace:
-
Model: SDRlab 122-16 (IZD0021)
-
Procesor: Dvoujádrový ARM Cortex-A9
-
FPGA: Xilinx Zynq 7020
-
Paměť: 512 MB DDR3 RAM
-
ADC: 2 kanály, 16bit, vstupní impedance 50 Ω, AC spojení
-
Pásmo ADC: 300 kHz – 550 MHz
-
DAC: 2 kanály, 14bit, výstupní impedance 50 Ω, AC spojení
-
Pásmo DAC: 300 kHz – 60 MHz
-
Referenční hodiny: 122,88 MHz, ultra nízký šum
-
Připojení:
-
Ethernet 1 GbE
-
USB 2.0
-
GPIO, I2C, SPI, UART, CAN
-
-
Rozšíření I/O:
-
4× analogové vstupy (12bit)
-
4× analogové výstupy (12bit)
-
16× digitálních I/O
-
-
Napájení: 5 V / 2 A (včetně)
-
SD karta: 16 GB microSD
-
Příslušenství: Ethernetový kabel, napájecí adaptér
-
Kryt: Bez pouzdra, připraveno pro integraci
-
Software: Kompatibilní s hlavními OS, obsahuje osciloskop, generátor, spektrální analyzér, logický analyzér, VNA
-
Velikost: Velikost platební karty
-
Využití: Vývoj SDR, výuka, RF měření, amatérské rádio
Stránka produktu výrobce: https://redpitaya.com/product/sdrlab-122-16-standard-kit/

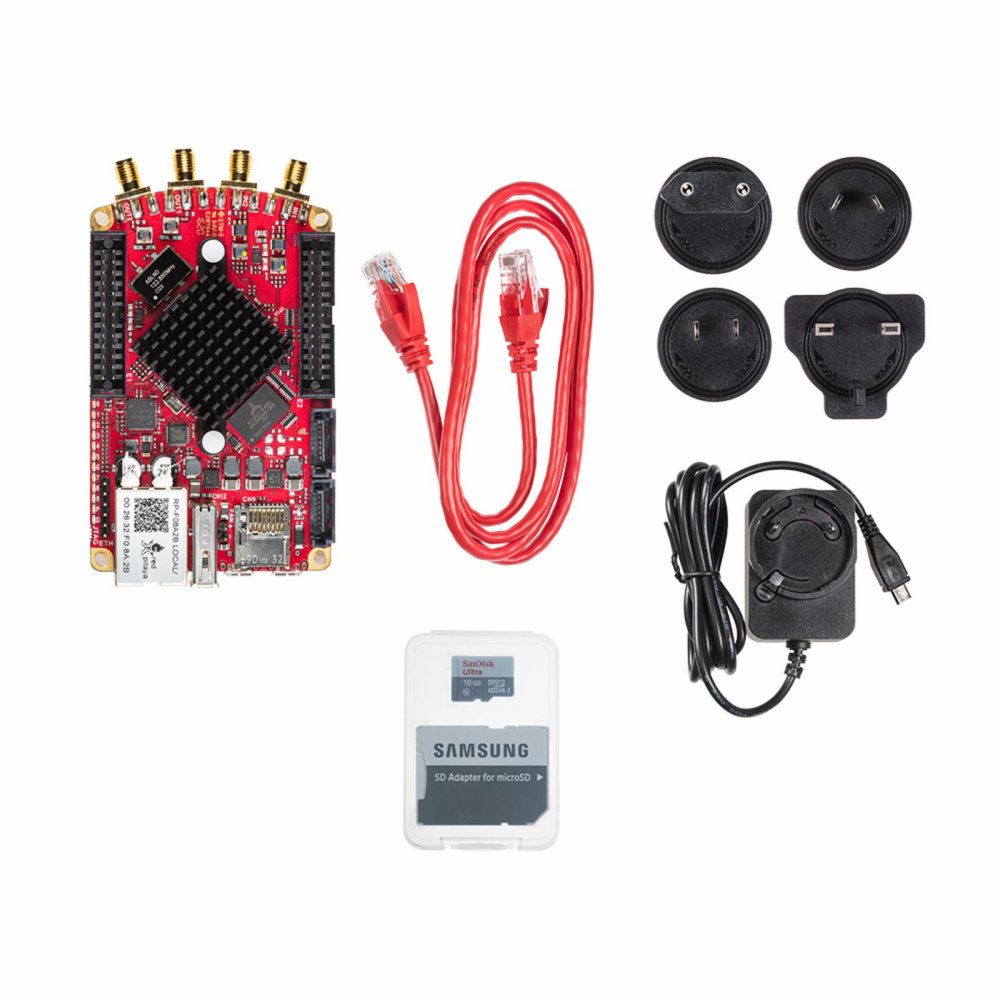

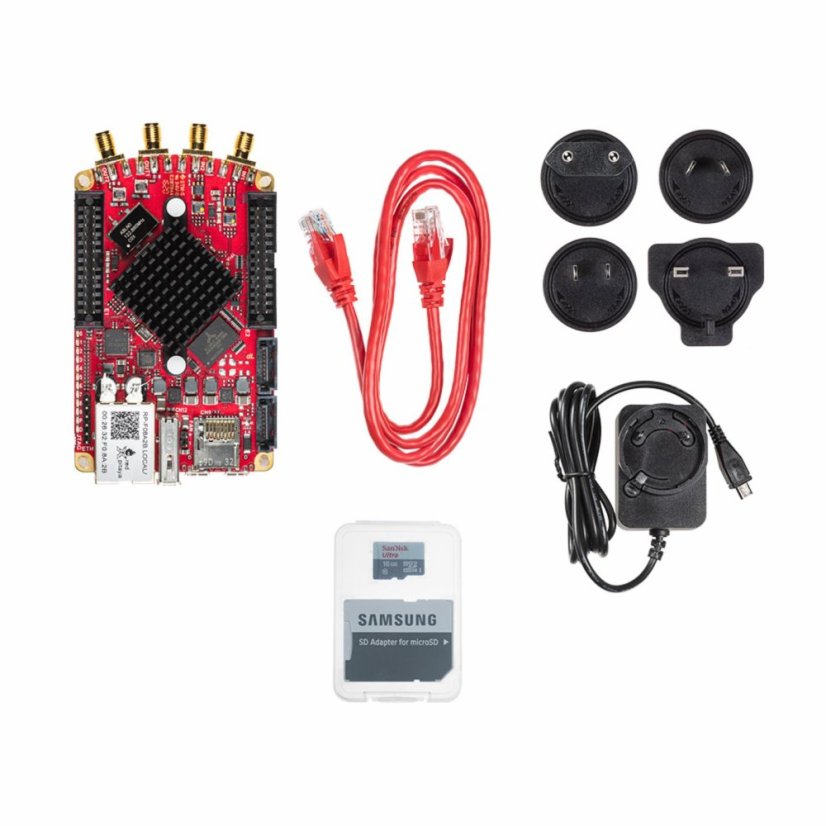

Sada obsahuje následující položky:
