Senzor teploty a vlhkosti RS485

Snímač teploty a vlhkosti RS485 SC-TH1001 / TH1011 | AHT30 a SHT40

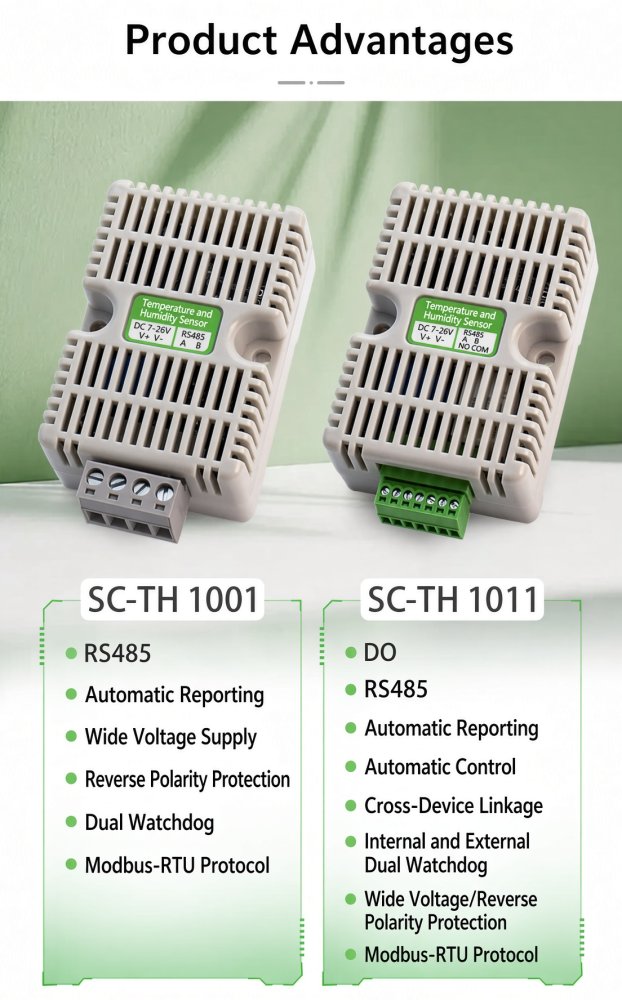

Kompaktní průmyslové snímače teploty a vlhkosti v odvětrávaném plastovém pouzdře pro montáž na DIN lištu 35 mm nebo na stěnu. Oba modely komunikují po RS485 protokolem Modbus-RTU, podporují automatické odesílání dat, mají ochranu proti přepólování, dual watchdog a stavové LED. Určeny pro rozvaděče, HVAC, průmyslový monitoring a automatizaci budov.

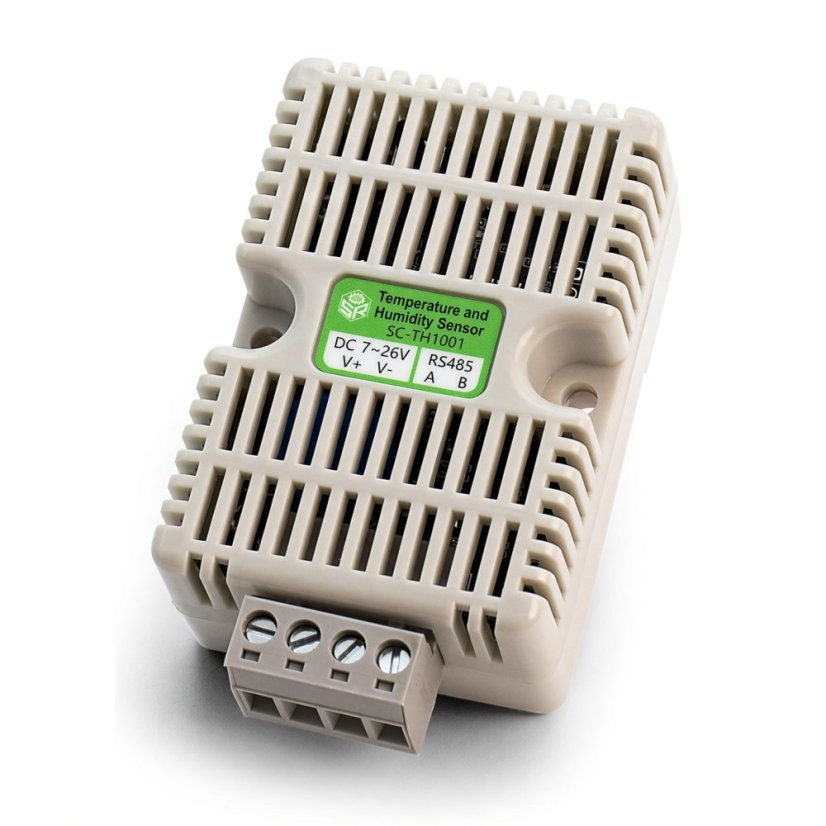

SC-TH1001 (TH-1001)
Ekonomická varianta s čínským čipem Aosong AHT30. 4pinová svorkovnice, napájení 7–26 V DC.

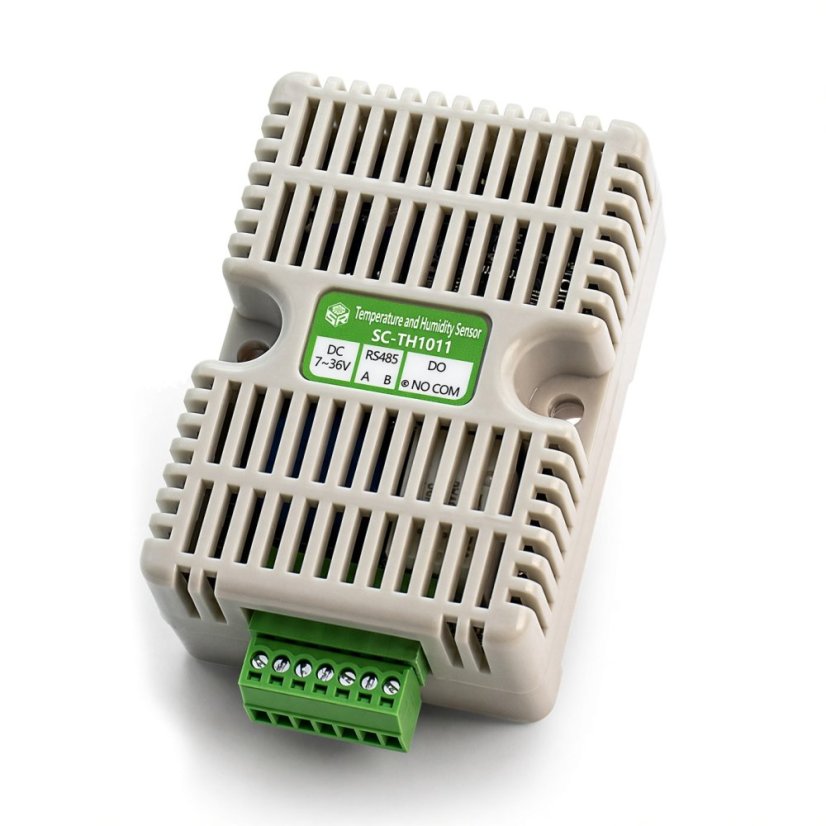

SC-TH1011 (TH-1011)

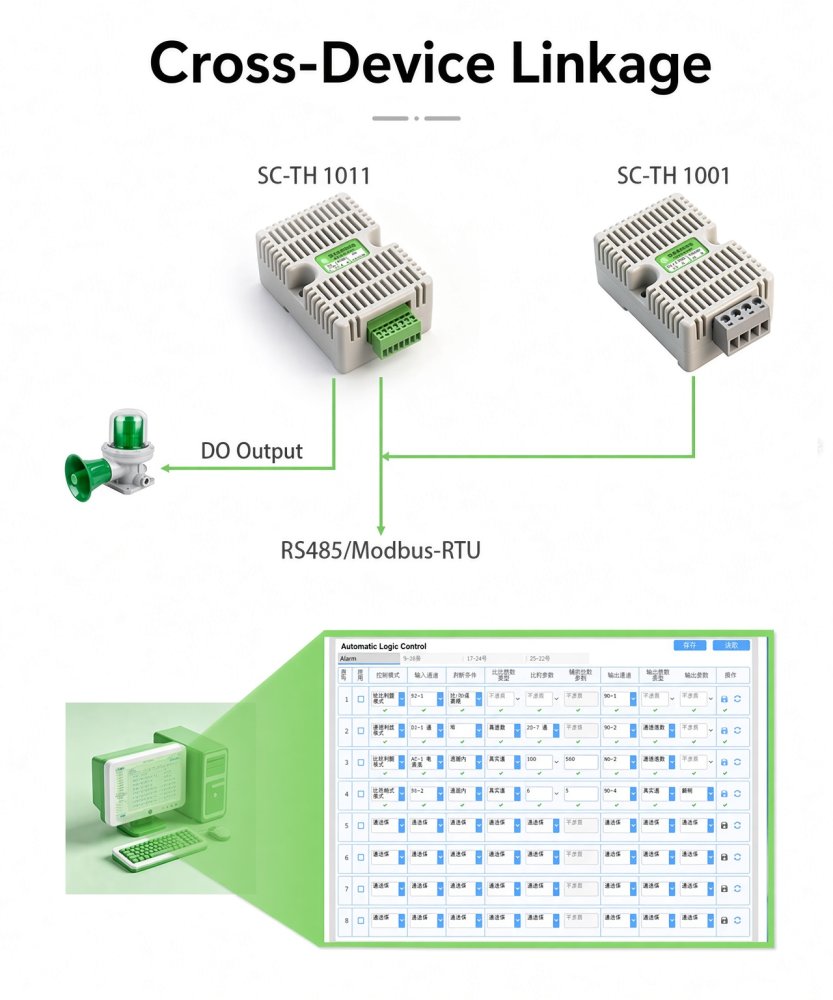

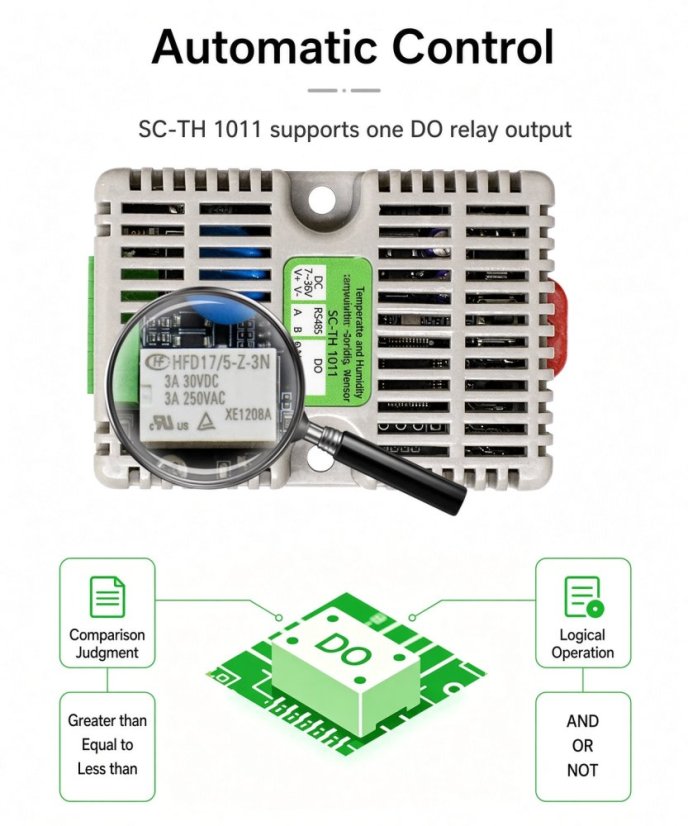

Přesnější varianta s originálním čipem Sensirion SHT40. 7pinová odnímatelná svorkovnice, širší rozsah napájení 7–36 V DC, jeden reléový výstup (DO) s porovnávací a logickou funkcí, vyšší odolnost EMC a možnost vazby mezi zařízeními.

Technické údaje

Parametr	SC-TH1001 (AHT30)	SC-TH1011 (SHT40)
Snímací čip	Aosong AHT30 (čínský)	Sensirion SHT40 (originál)
Rozsah teploty (čip)	–40 … +120 °C	–40 … +125 °C
Typická přesnost teploty	±0,5 °C	±0,2 °C (0–65 °C)
Rozsah vlhkosti	0–100 % RH	0–100 % RH
Typická přesnost vlhkosti	±3 % RH	±1,8 % RH (30–70 % RH)
Rozlišení	0,1 °C / 0,1 % RH	0,1 °C / 0,1 % RH

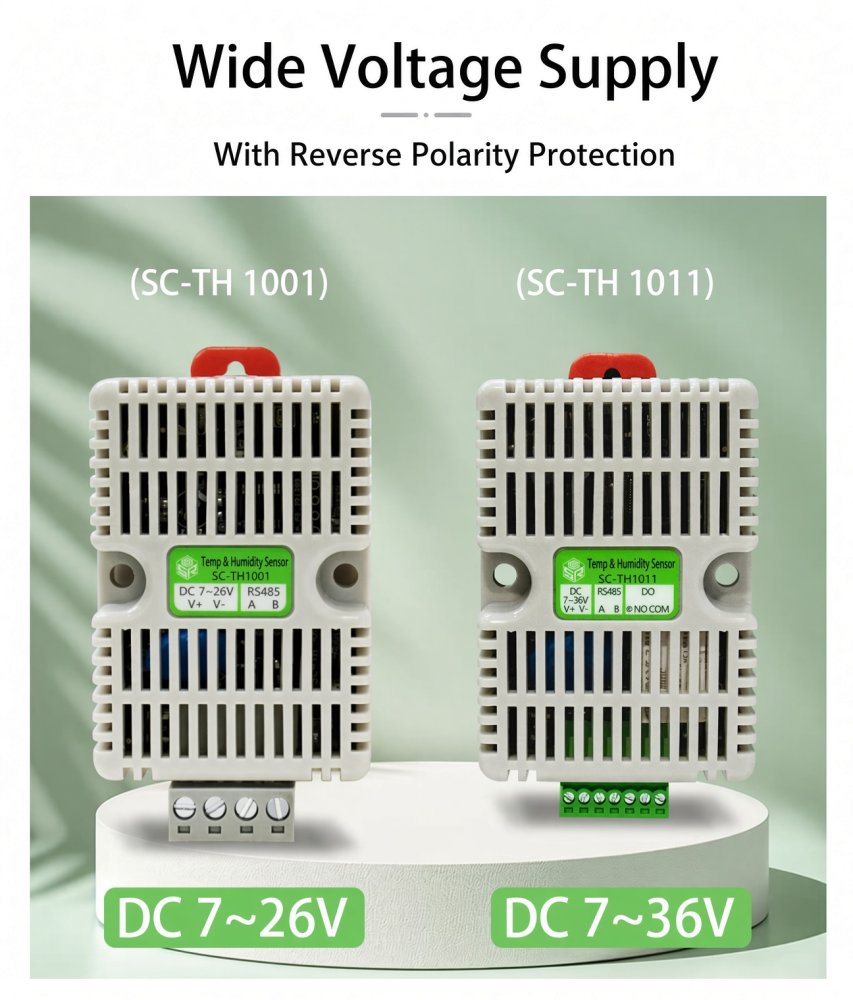

Napájení	DC 7–26 V	DC 7–36 V
Ochrana proti přepólování	Ano	Ano
Rozhraní	RS485, Modbus-RTU	RS485, Modbus-RTU

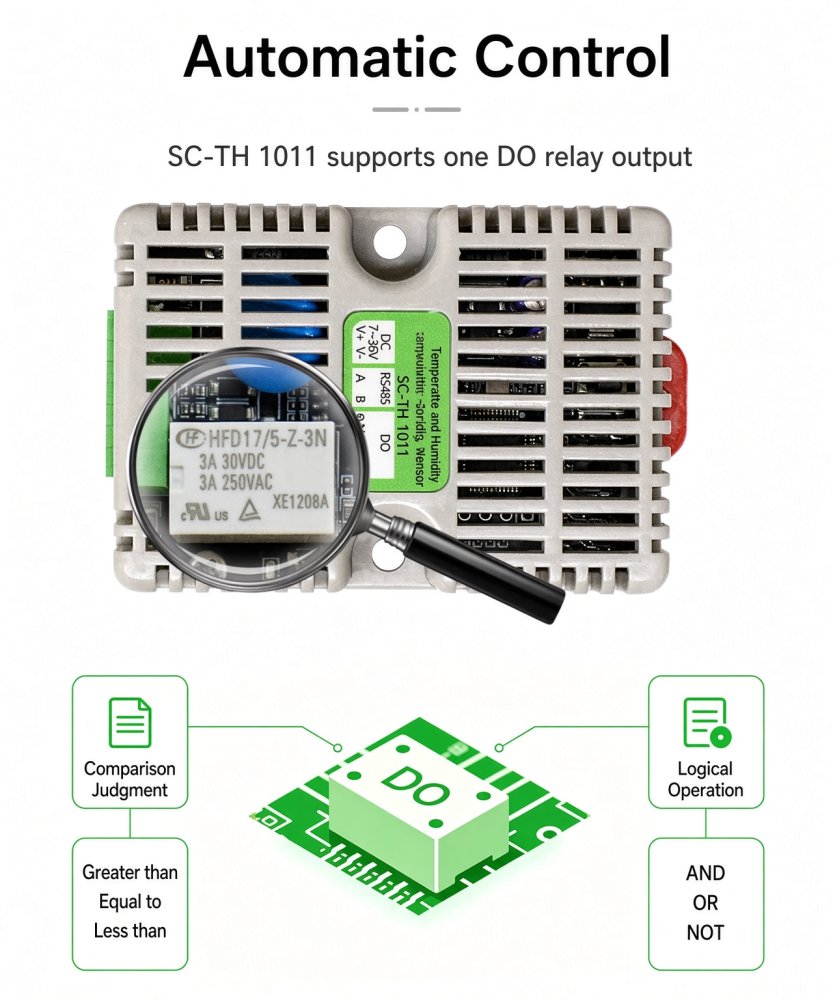

Extra výstup	—	1× relé DO (NO/COM)
Parametry relé	—	3 A / 250 VAC, 3 A / 30 VDC
Logika DO	—	Porovnání (>, =, <) + AND / OR / NOT

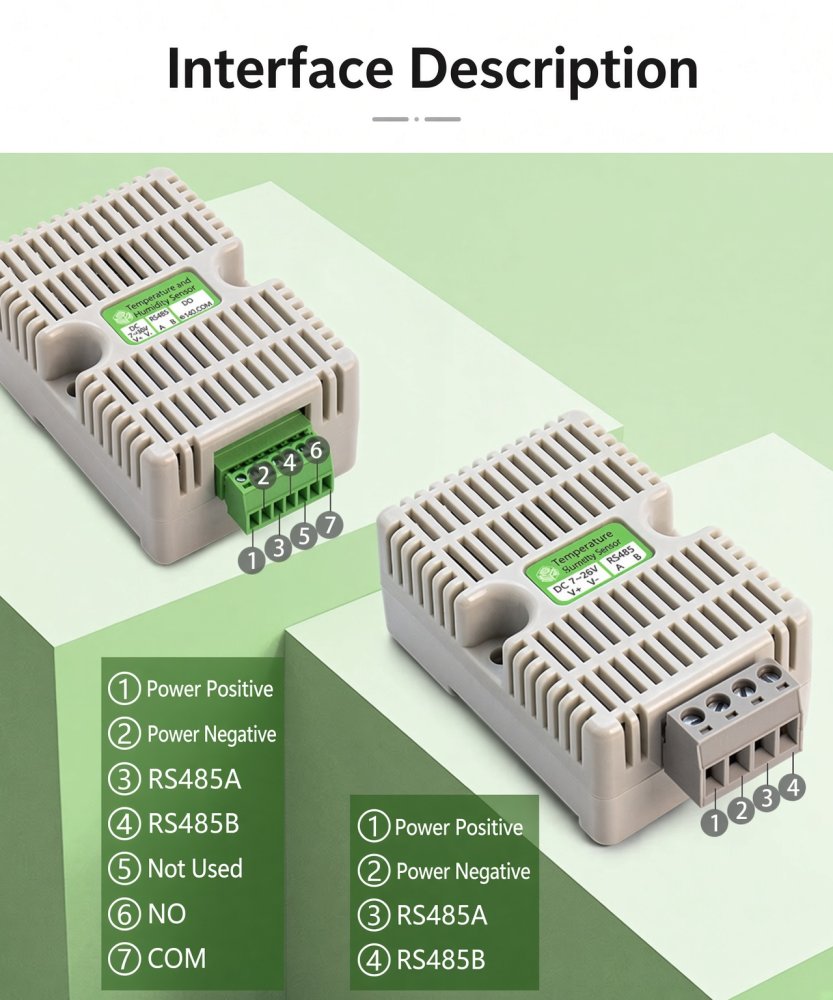

Svorky	4pin (V+, V–, A, B)	7pin (V+, V–, A, B, NC, NO, COM)

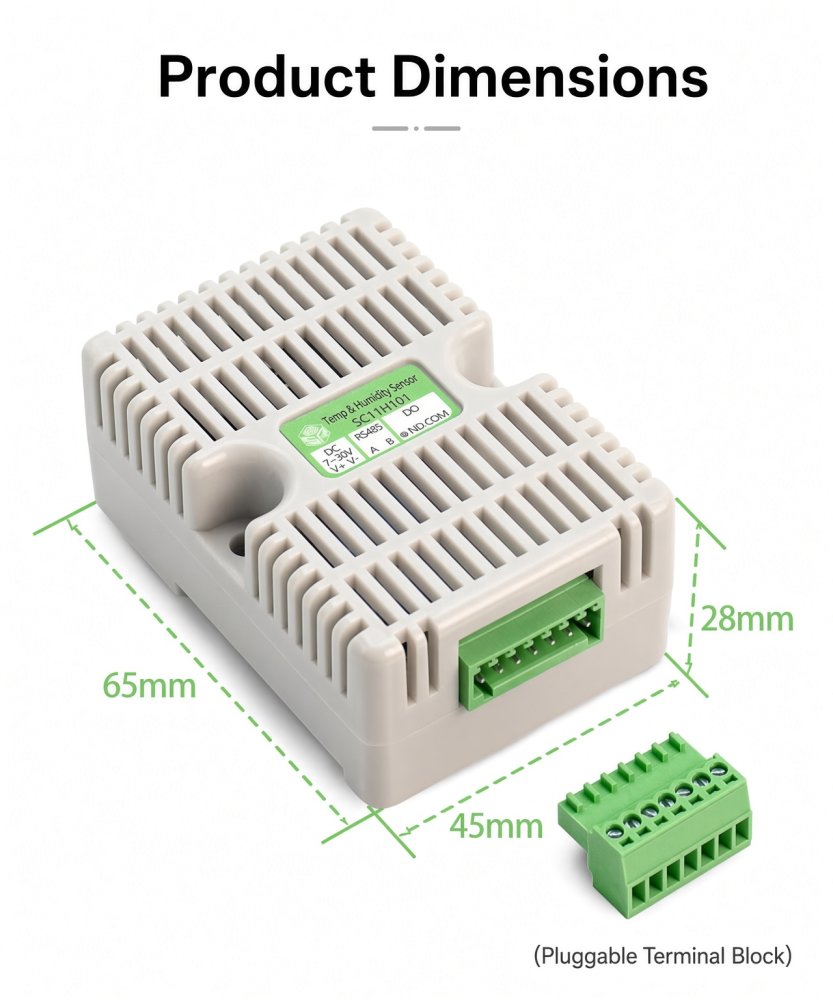

Rozměry	65 × 45 × 28 mm	65 × 45 × 28 mm

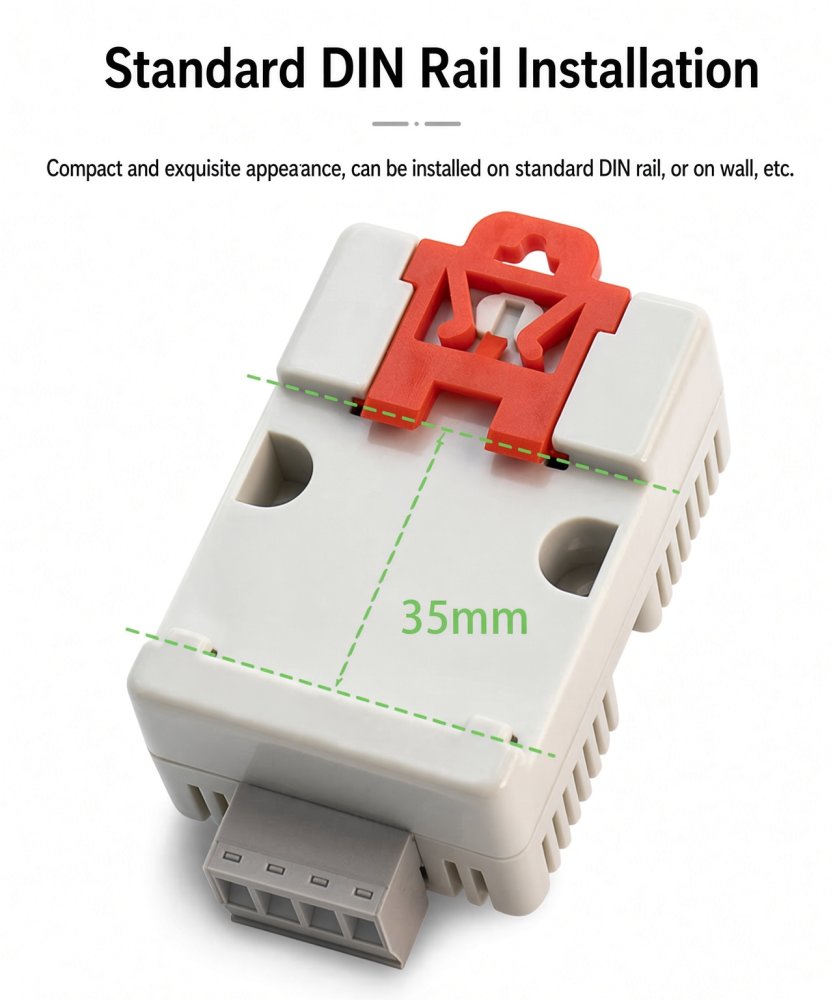

Montáž	DIN 35 mm nebo stěna	DIN 35 mm nebo stěna

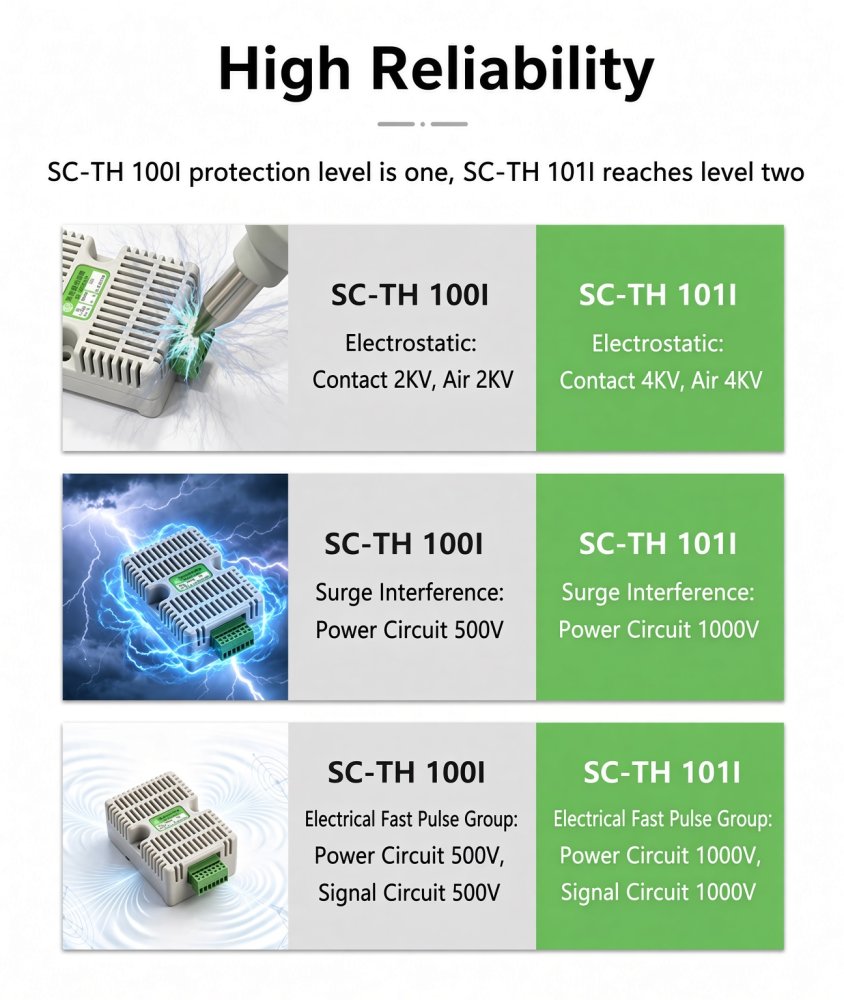

ESD	Kontakt 2 kV, vzduch 2 kV	Kontakt 4 kV, vzduch 4 kV
Ráz (napájení)	500 V	1000 V
EFT	500 V	1000 V

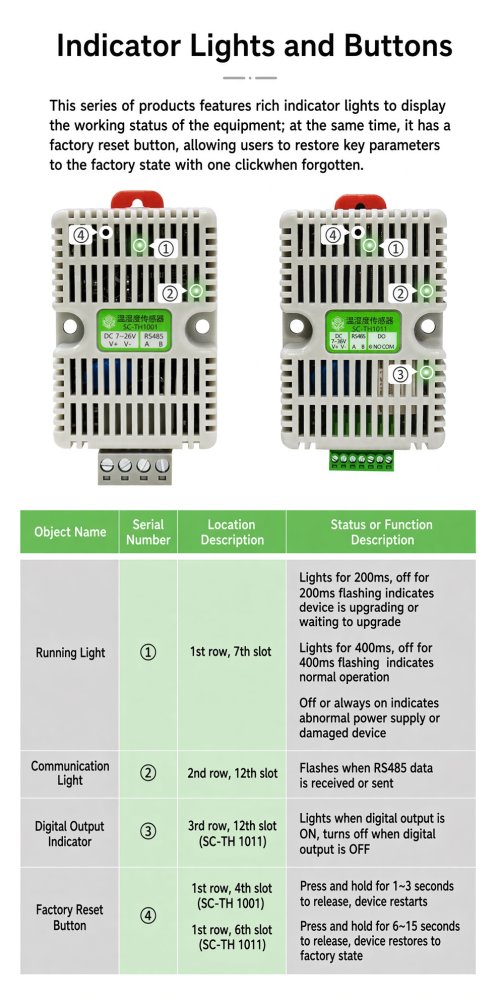

Indikace	LED běh + komunikace	LED běh + komunikace + DO
Reset	Tlačítko factory reset	Tlačítko factory reset
Watchdog	Dual watchdog	Interní + externí dual watchdog
