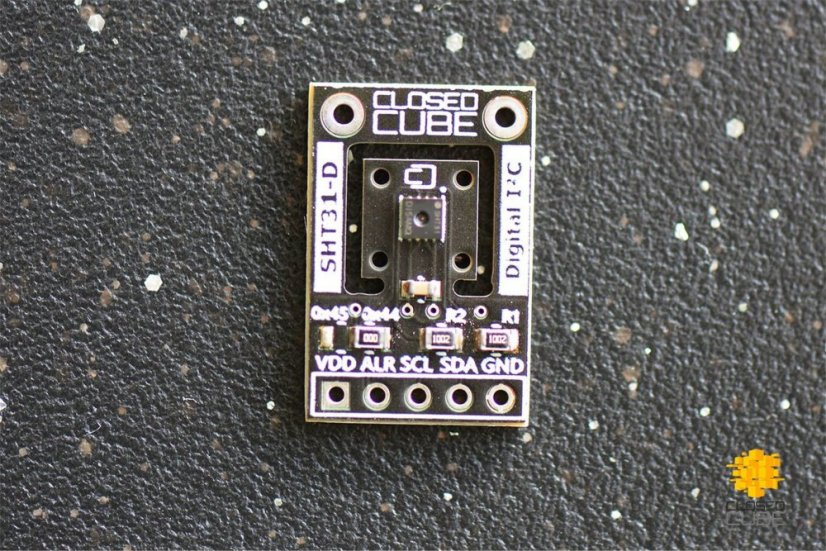

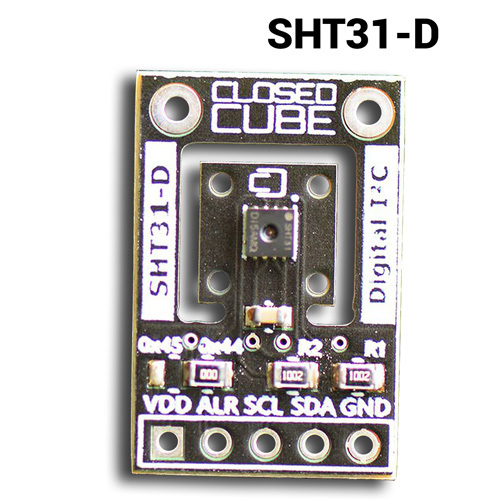

Digitální senzor teploty a vlhkosti SHT31-D
Digitální senzor teploty a vlhkosti SHT31-D [I2C] s typickou přesností +/- 2%RH a +/- 0.2°C – rozšiřující deska
Vlastnosti:
- Plně kalibrovaný, linearizovaný a teplotně kompenzovaný digitální výstup
- Velký rozsah napájecího napětí od 2.4 do 5.5 V
- I2C rozhraní s komunikační rychlostí až 1MHz a dvěma uživatelsky volitelnými adresami
- Typická přesnost +/- 2%RH a +/- 0.2°C
- Velmi rychlá doba startu a doba měření

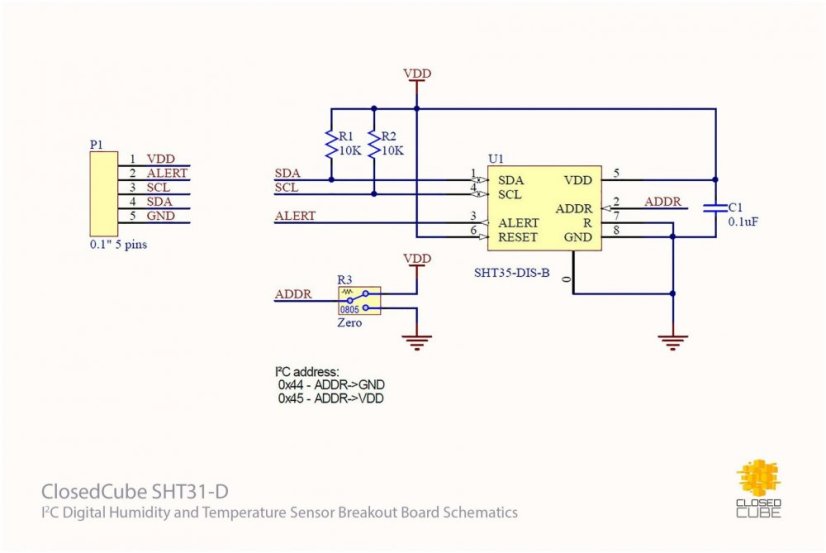

- I2C adresa (7-bit) může být 0x44 nebo 0x45
- Signální pin (ALERT pin) s funkcí hlídání vlhkosti a teploty, který umožňuje využívat režim upozornění (Alert Mode)
V režimu periodického sběru dat je senzor SHT31-DIS vybaven funkcí upozornění (Alert Mode), která umožňuje monitorovat podmínky okolního prostředí (vlhkost a teplota) ve vztahu k programovatelným limitům. Jakmile je dosaženo limitu, změní se hodnota vyhrazeného signálního pinu (ALERT pinu). Bit stavového registru navíc indikuje příčinu aktivace výstrahy.
Signální pin (ALERT pin) může být alternativně připojen k přerušovacímu pinu mikroregulátoru. Po vyslání upozornění ze senzoru SHT31 se mikroregulátor aktivuje ze spánkového režimu a provede konkrétní akci.

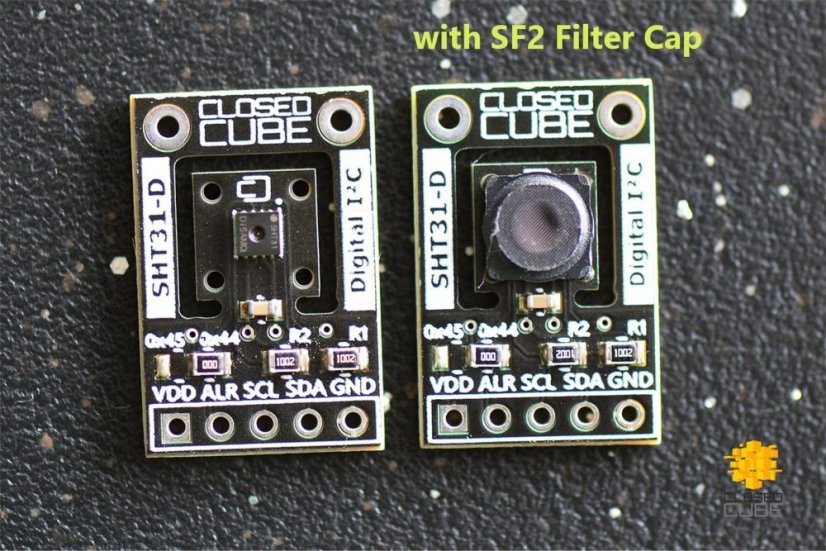

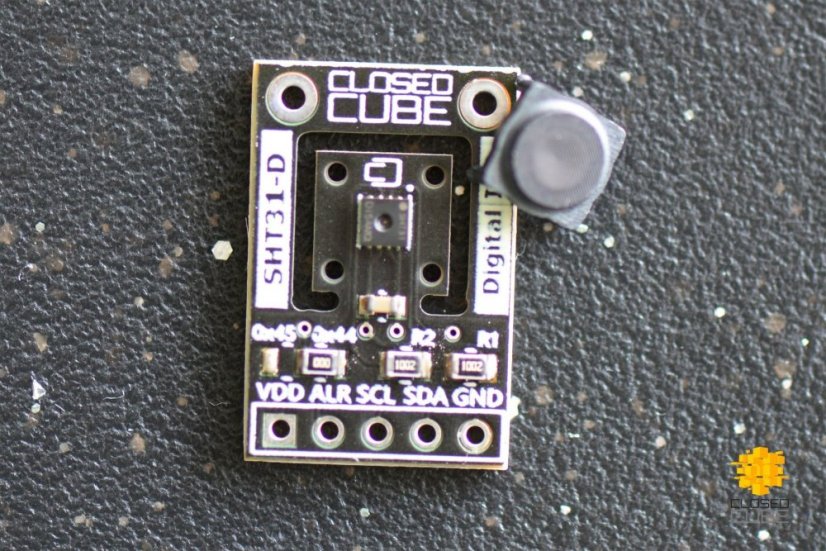

Nové rozvržení desky poskytuje (volitelnou) ochranu senzoru proti kapalinám, prachu, sazím, drobným částečkám a dalším kontaminujícím látkám pomocí ochranného víčka s filtrem Sensirion IP67 FS2 (není na desce nainstalováno, viz doporučené lepicí přípravky).
Technické informace:
- Produktová řada # SHT31-DIS
- Rozsah napájecího napětí: 2.4 až 5.5 V (typ. 3.3V)
- RH doba odezvy: 0 - 100% RH
- Rozsah provozní teploty: -40 až +125°C (-40 až +257°F)
- Tolerance přesnosti: +/- 2% RH +/- 0.3°C
- Rozhraní: I2C
- Velikost PCB: 14 x 20 mm
- Navrženo a vyrobeno v Londýně, Velká Británie
