Modul PWM generátoru pro krokové motory
Modul PWM generátoru pro jednoduché krokové motory

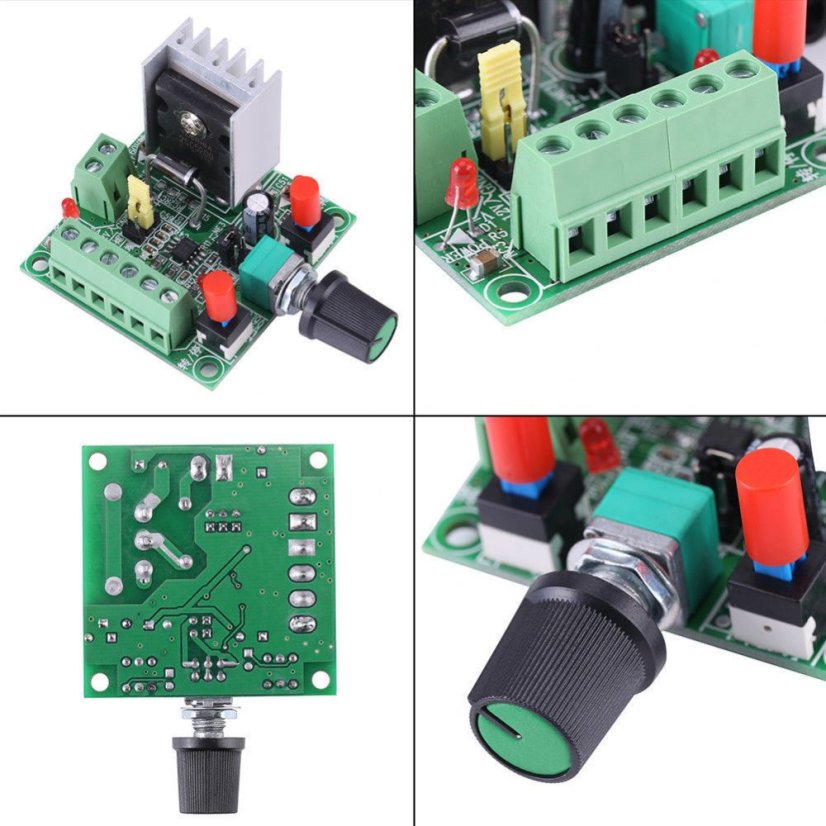

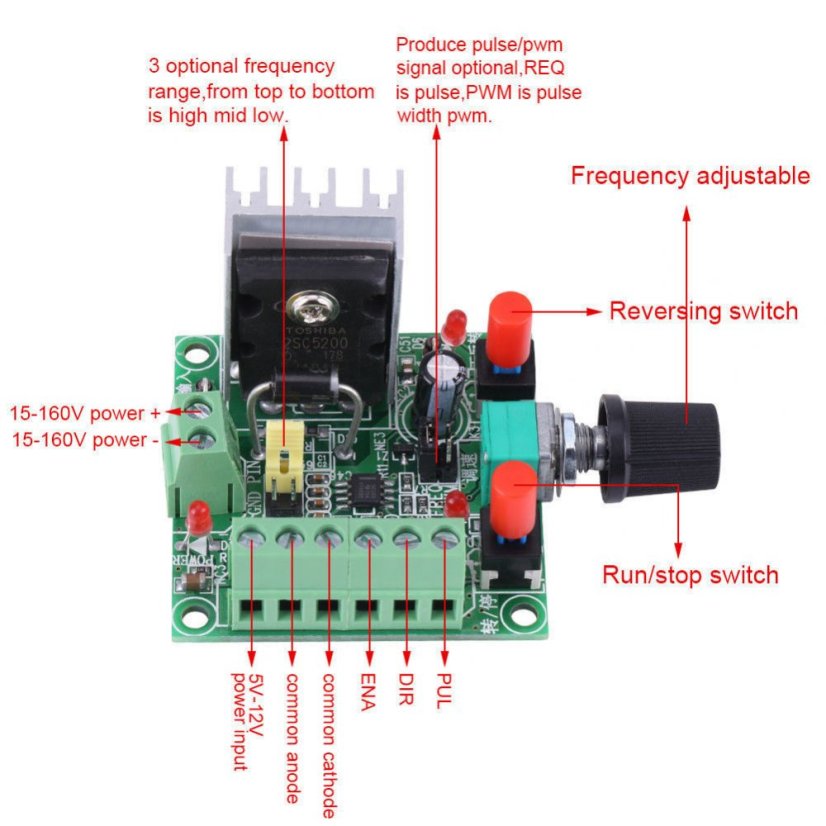

Tento modul impulzního generátoru je určen pro propojení s běžnými typy krokových/impulzních motorů. Modul má dva režimy provozu, frekvenční a PWM. Ve frekvenčním režimu modul generuje signál s obdélníkovým průběhem/vlnou na frekvenci, kterou může uživatel řídit velkým potenciometrem. V tomto režimu jsou 3 frekvenční rozsahy, které se volí pomocí „jumperu“ (viz níže). V režimu PWM modul generuje signál modulovaný šířkou impulsu s pracovním cyklem nastaveným potenciometrem. K dispozici jsou také dva západkové spínače, které umožňují uživateli aktivovat/deaktivovat výstup motoru a řízení směru otáčení motoru. Modul má také dva rozsahy příkonu, díky nimž může být napájen ze široké škály napaječů.

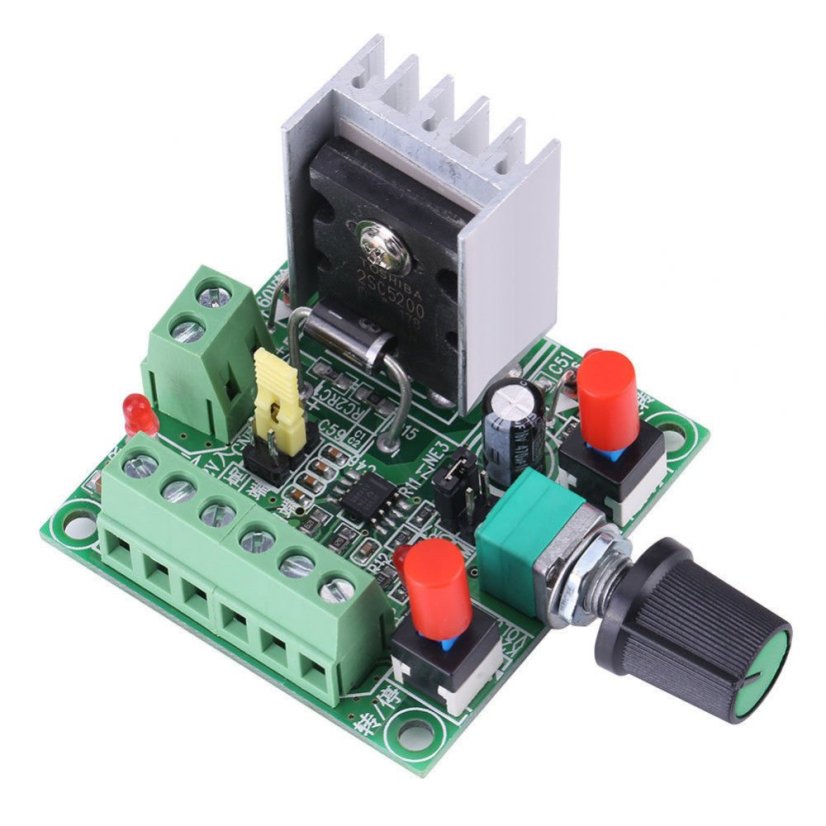

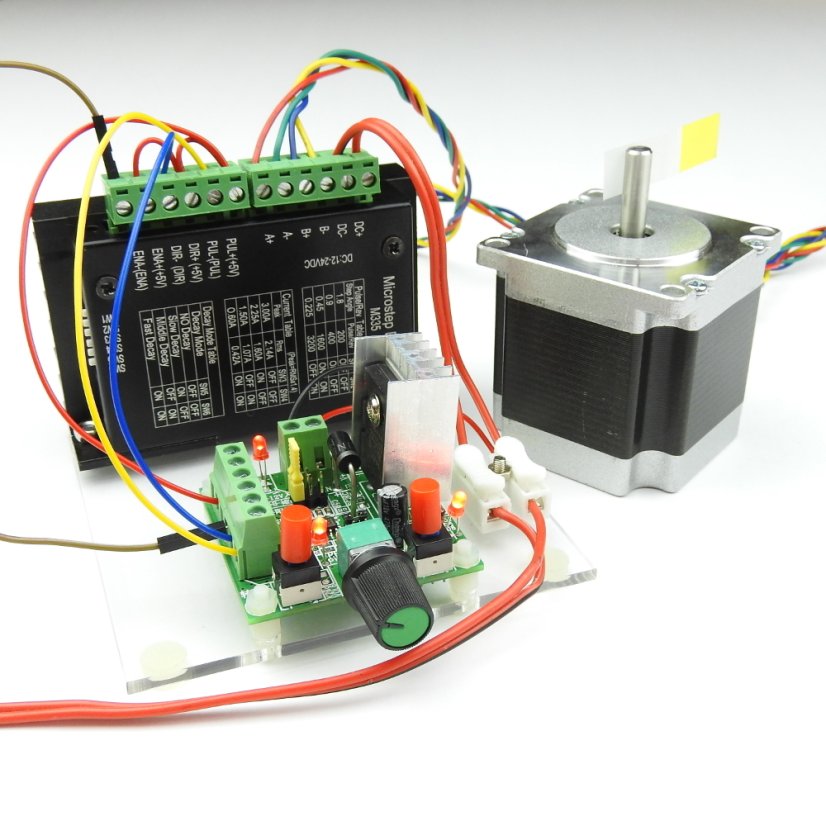

Poznámka: Tento modul je určen k použití společně s pohonem motoru, nelze jej používat k přímému pohánění krokového motoru. Pokud zvolíte vstupní napájení 12V až 160V, svorky 5V až 12V musí zůstat nezapojené.
Vezměte prosím na vědomí: Různí ovladače krokových motorů mohou mít různé označení
EN=ENA=FREE Enable
PUL=PULS=CLK Pulse
DIR=CW=CWW Směr
Obvyklá anoda Připojovací metoda (B)
EN+ PUL+ DIR+ propojte dohromady na com+.
EN- připojit EN
PUL- připojit CLK
DIR- připojit DIR
Obvyklá katoda Připojovací metoda (B)
EN- PUL- DIR- propojte dohromady na com-.
EN+ připojit EN
PUL+ připojit CLK
DIR+ připojit DIR
Specifikace:
- Napětí: 15-160V / 5-12V

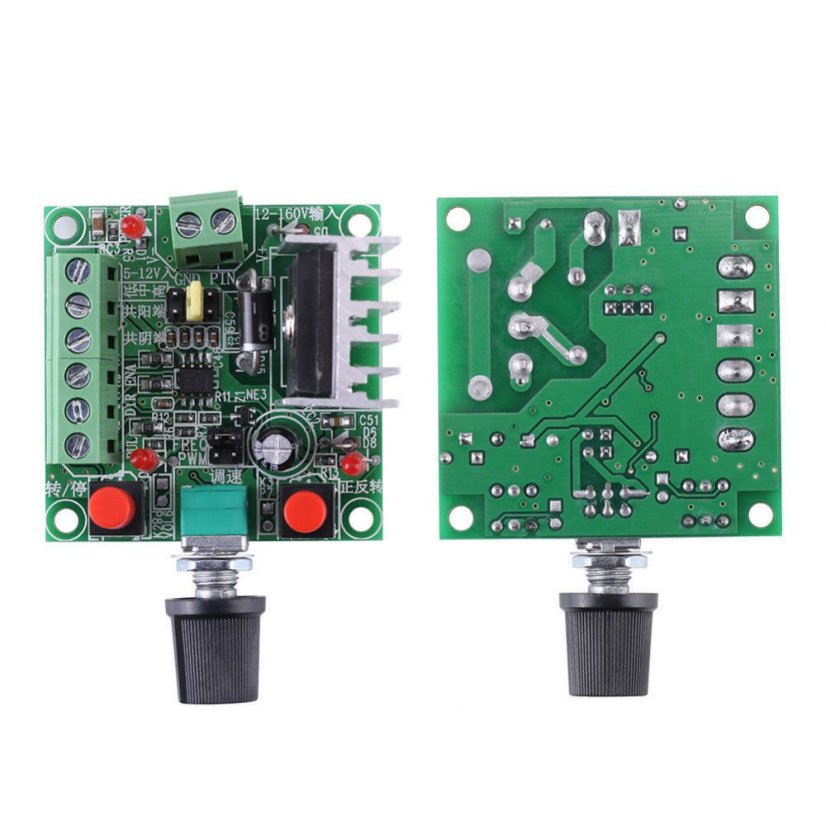

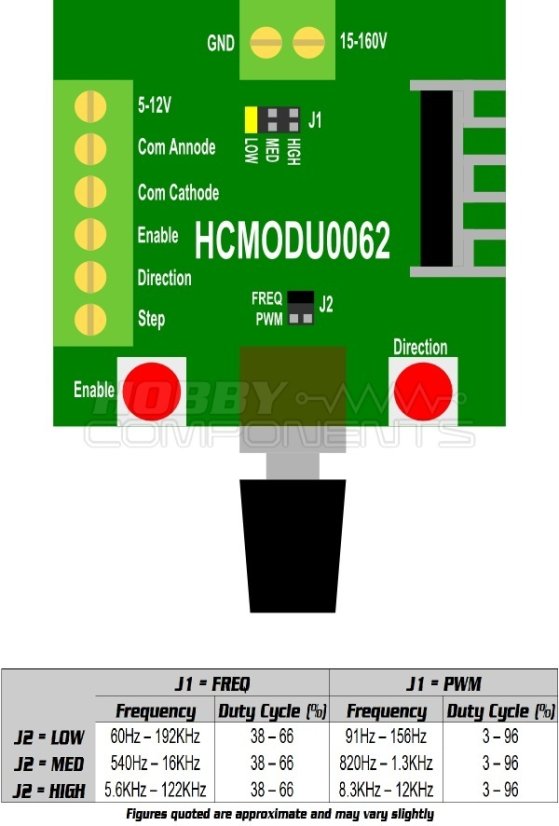

- Frekvence: Vysoká: 5.8KHZ-127KHZ, Střední: 590HZ-15.8KHZ, Nízká: 82HZ-2.3KHZ

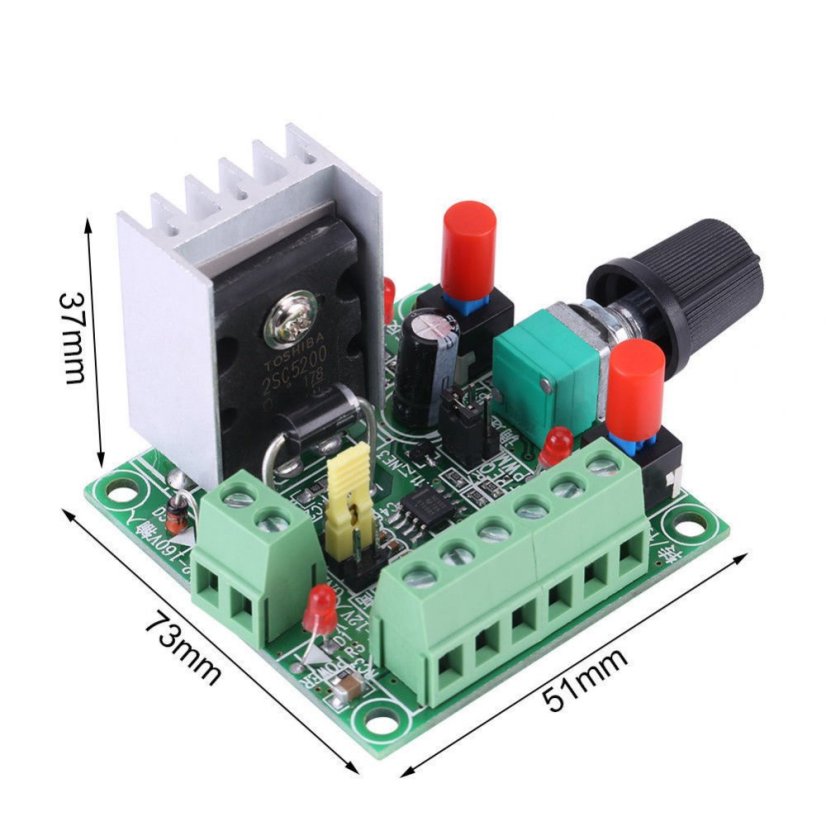

- Rozměr: Přibližně 73 x 51 x 37 mm
