Sipeed SLogic16U3 16kanálový USB3 Logický Analyzátor – 800 MS/s
Sipeed SLogic16U3 16kanálový USB3 Logický Analyzátor – 800 MS/s
Sipeed SLogic16U3: 16kanálový USB 3.0 logický analyzátor s 800 MS/s při 4CH, šířka pásma 3,2 Gbps, kompaktní 40×40 mm. Více
2 450 Kč
s DPH
Sipeed SLogic16U3: 16kanálový USB 3.0 logický analyzátor s 800 MS/s při 4CH, šířka pásma 3,2 Gbps, kompaktní 40×40 mm. Více
Sipeed SLogic16U3 16kanálový USB3 Logický Analyzátor – 800 MS/s

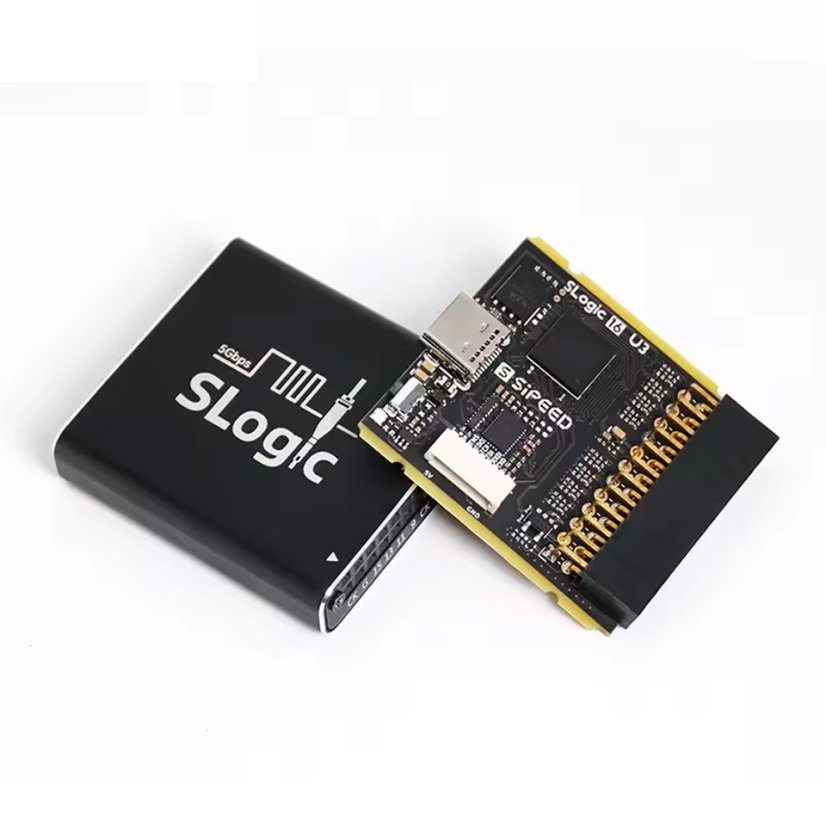

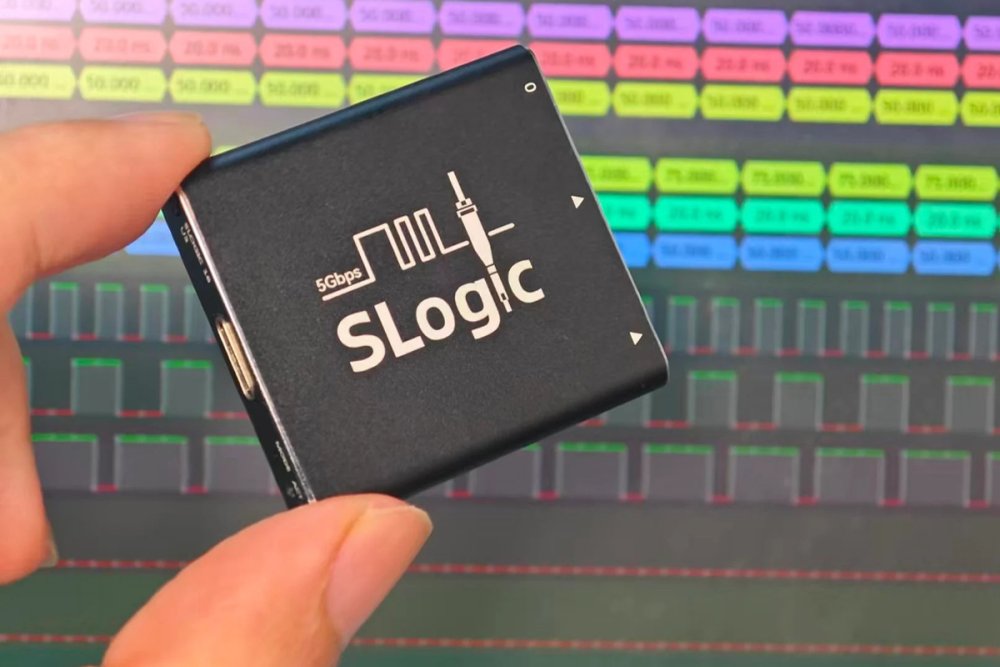

Sipeed SLogic16U3 je kompaktní, vysokorychlostní USB 3.0 logický analyzátor s 16 kanály od firmy Sipeed. Jedná se o cenově dostupné zařízení pro ladění digitálních signálů, reverzní inženýrství a analýzu protokolů v embedded systémech.
Zařízení je ideální pro hobbyisty, studenty i profesionály díky vysokému výkonu za nízkou cenu.
Specifikace:
- Počet kanálů: 16 digitálních vstupních kanálů
- Maximální vzorkovací frekvence (sampling rate):
- 800 MS/s (800 MHz) při 4 kanálech
- 400 MS/s při 8 kanálech
- 200 MS/s při 16 kanálech
- Maximální propustnost / bandwidth: až ~3.2 Gbps (díky USB 3.0)
- Rozhraní: USB 3.0 (USB-C, 5 Gbps)
- Rozsah vstupního napětí: 0–10 V
- Nastavitelná prahová úroveň (threshold): 0–6 V (krok 0.1 V)
- Typy triggerů: náběžná / sestupná hrana, vysoká / nízká úroveň, level-sensitive
- Hloubka paměti: neomezená (streamování přes USB – závisí na výkonu PC)
- Podporované protokoly: více než 150 (včetně SPI, I²C, UART, JTAG, CAN, Modbus a další)

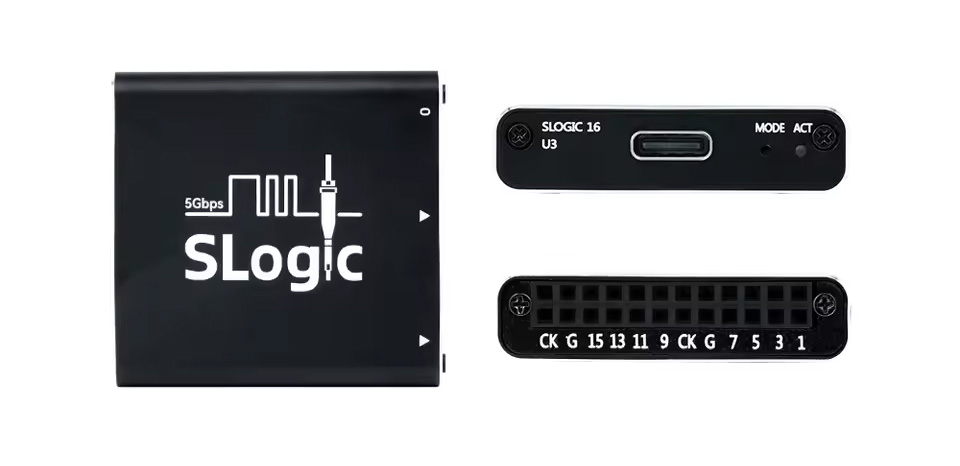

- Rozměry: přibližně 40 × 40 × 10 mm (kompaktní hliníkové pouzdro)
- Napájení: přes USB (5 V)
- Další: možnost rozšíření o ADC modul pro funkci osciloskopu; kompatibilní s softwarem PulseView (Sigrok fork) na Windows, macOS a Linux
Wiki: https://wiki.sipeed.com/hardware/en/logic_analyzer/slogic16u3/Introduction.html

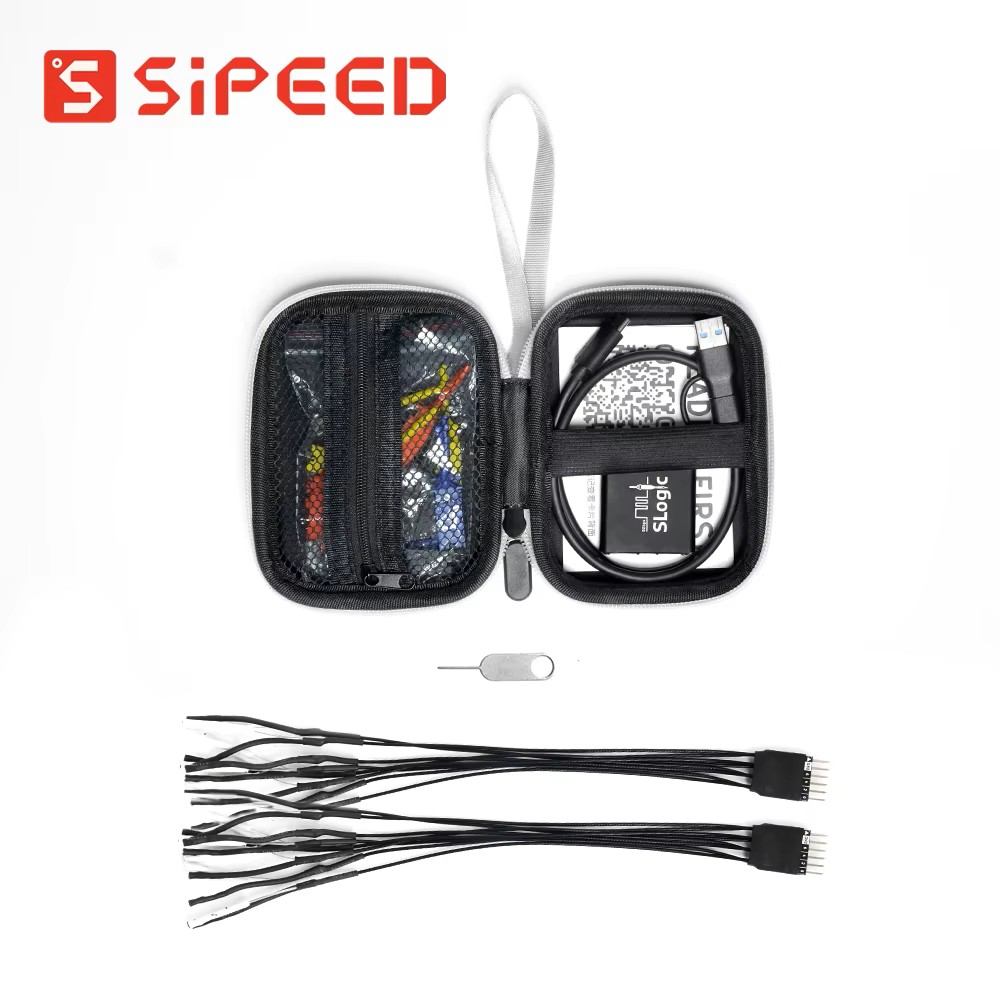

Balení obsahuje:
