Tato solární Li-Po nabíječka je navržena pro inteligentní nabíjení jedné lithiové baterie typ 14500  (3,7V) s ochranou proti přepólování vstupu. Maximální nabíjecí proud je 500 miliampérů a připojení je jednoduché a pohodlné. V kombinaci se solární baterií a lithiovou baterií můžete rychle postavit solární systém. V současné době je zelená energie pro stacionární nebo mobilní projekty velmi žádaná.

Přidejte tuto nabíječku do svého projektu se solárními panely a vytvořte samostatnou vestavěnou aplikaci. Přidejte některé z našich nejlepších možností pro bezdrátové senzory nebo monitorovací zařízení.

Specifikace:

• Model: 16120
• Vstupní napětí: 4,4 ~ 6V
• Nabíjecí proud: 500 mA Max (v závislosti na kapacitě solární baterie)
• Přerušovací napětí nabíjení: 4,2V
• Provozní teplota: -40 ~ 85℃
• Velikost modulu: 33 mm * 33 mm * 12 mm (1,30 "* 1,30" * 0,47")
• Požadovaná baterie: 3,7V lithiová baterie typ 14500  (Vezměte prosím v potaz maximální povolený nabíjecí proud lithiové baterie)
• Indikátor nabíjení:
• Žádná baterie: Bliká červená LED
• Nabíjení: Svítí červená LED
• Nabito: Svítí zelená LED
• Jedna baterie je součástí balení.

Wiki : www.waveshare.com/wiki/Solar_Power_Manager

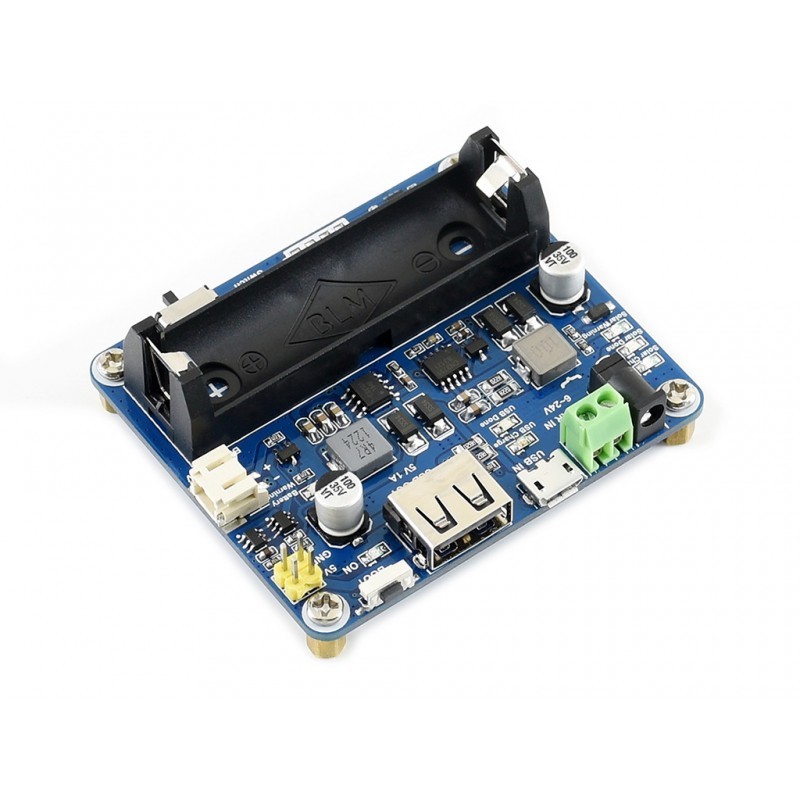

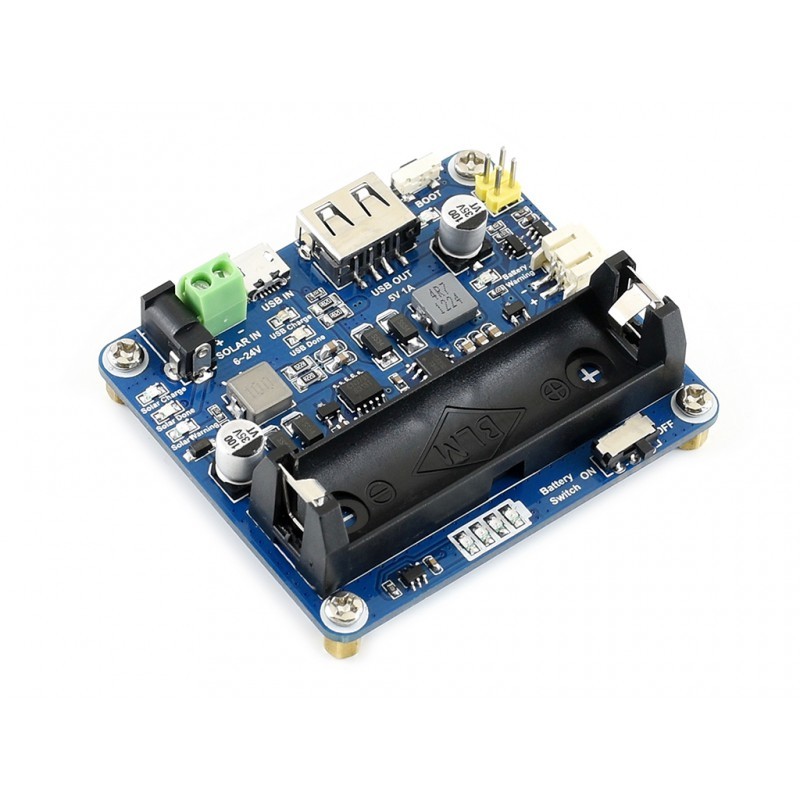

Co je na desce

1. Vstup pro nabíjení solárního panelu: nabíjeno solárním panelem, DC-002 jack nebo svorkovnice
2. Vstup pro nabíjení USB: nabíjeno USB připojením, připojte 5V napájecí adaptér přes port Micro USB
3. Výstup 5V/1A: poskytuje regulovaný 5V/1A výstup, USB port nebo 2.54mm pinheader
4. Rozhraní pro baterii: pro připojení 3,7V nabíjecí Li baterie, PH2.0 konektor nebo držák baterie 14500
5. CS8501: USB řídicí čip pro správu napájení, pro nabíjení USB a 5V/1A výstup
6. CN3791: solární správa napájení pro nabíjení solárním panelem a buck input
7. Ochranný čip baterie: ochrana proti přebití / vybití Li baterie
8. Přepínač baterie

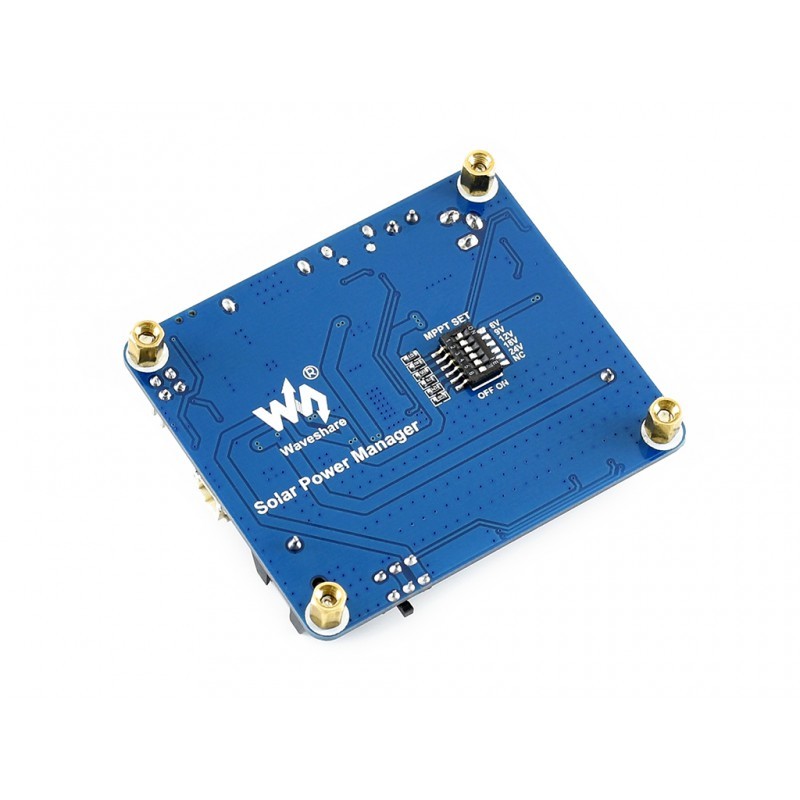

9. Přepínač MPPTSET (na spodní straně):
   podporované úrovně: 6V/9V/12V/18V/24V
   vyberte úroveň blízkou vstupní úrovni pro zlepšení účinnosti nabíjení
10. Klávesa BOOT
11. Indikátory kapacity baterie
12. Indikátory nabíjení USB:
    USB Charge: svítí při nabíjení USB
    USB Done: svítí, když je baterie plně nabitá přes USB
13. Indikátory nabíjení solárního panelu:
    Solar Charge: svítí při nabíjení solárním panelem
    Solar Done: svítí, když je baterie plně nabitá solárním panelem
    Solar Warning: svítí při opačném připojení solárního panelu
14. Varování baterie: svítí při opačném připojení baterie
15. Indikátor výstupu: 5V/1A výstup

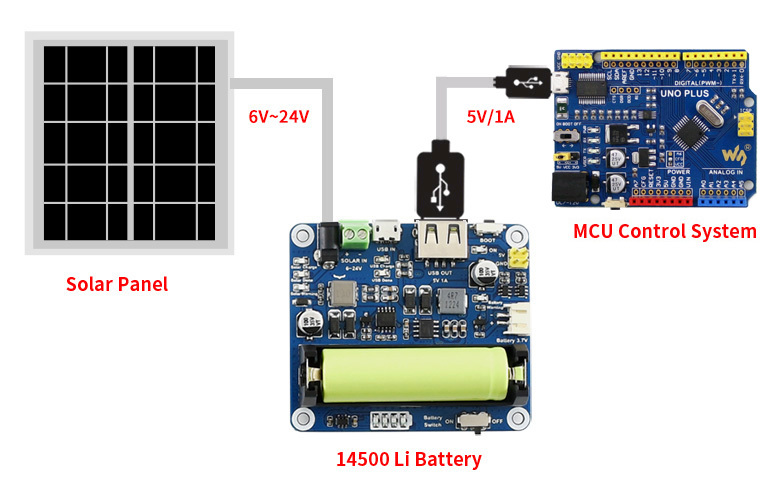

Příklad použití

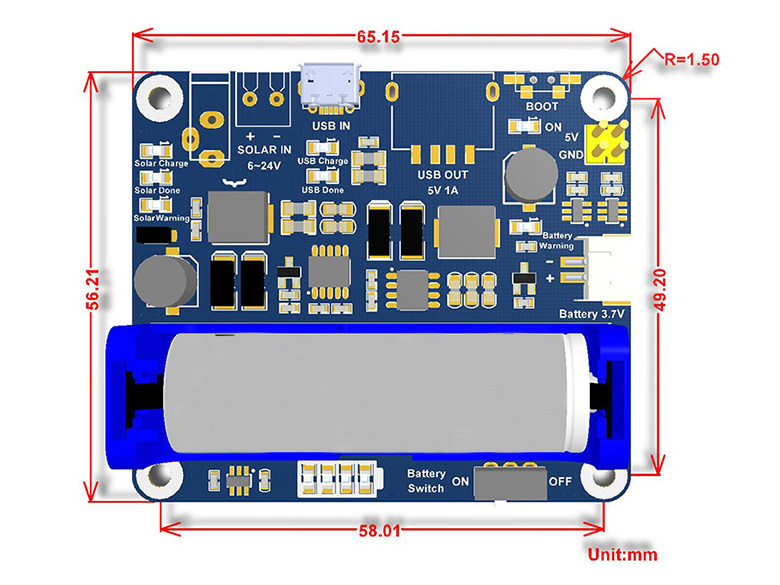

Rozměry
