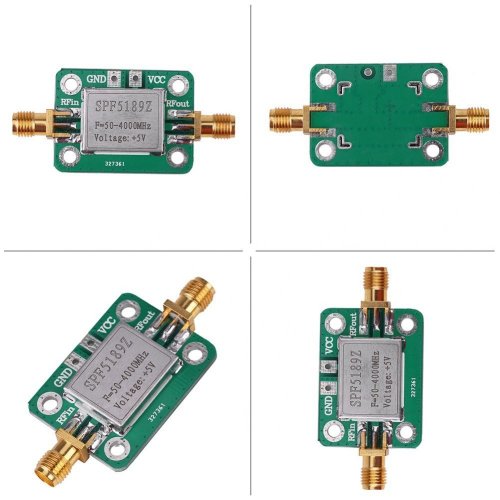

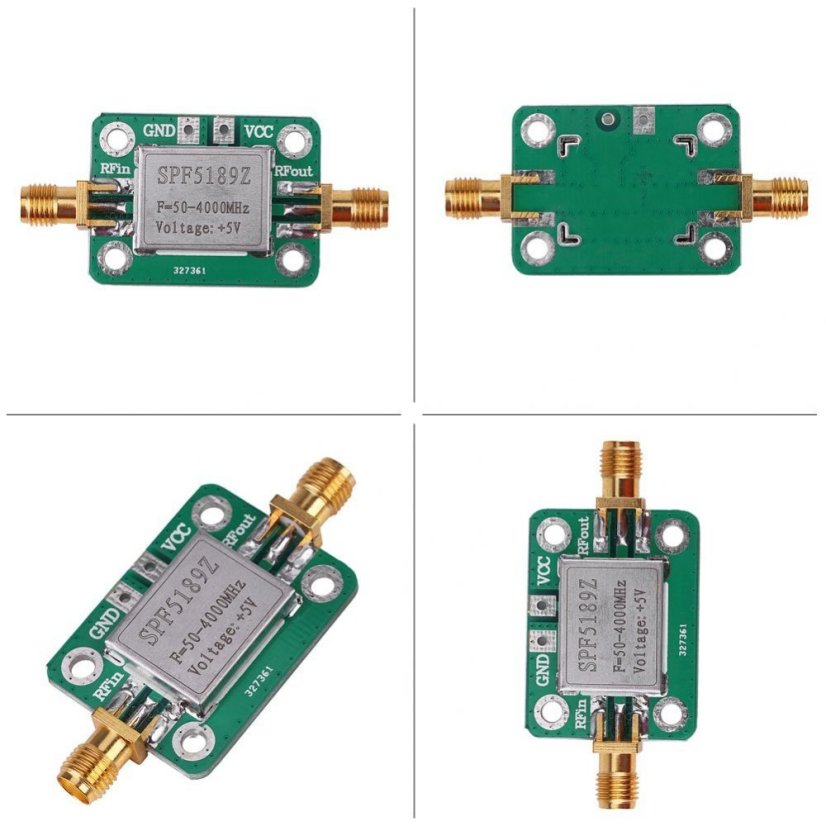

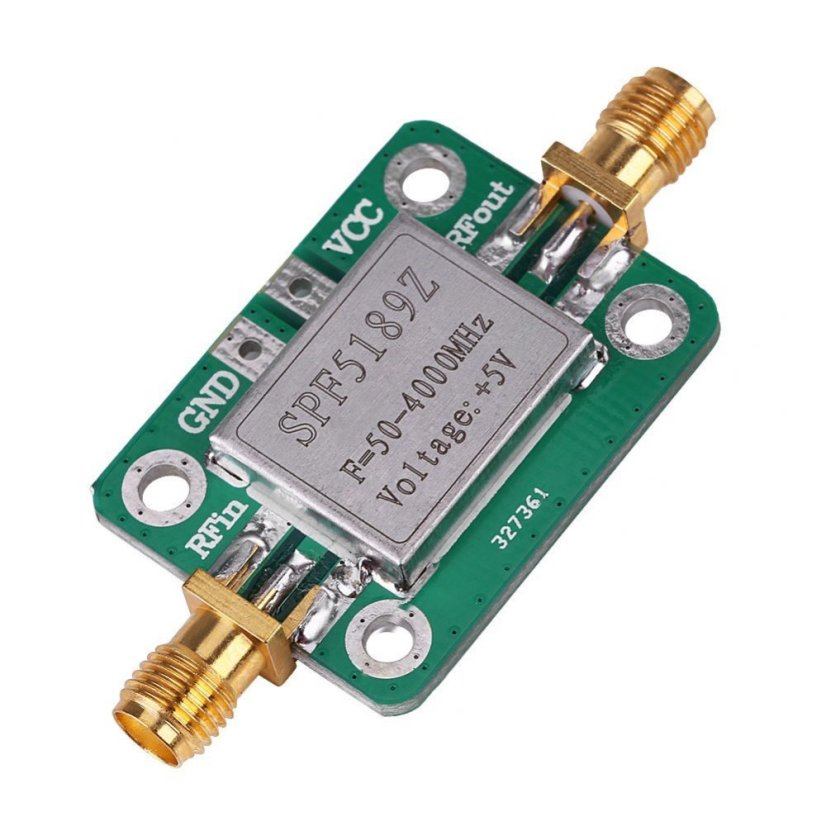

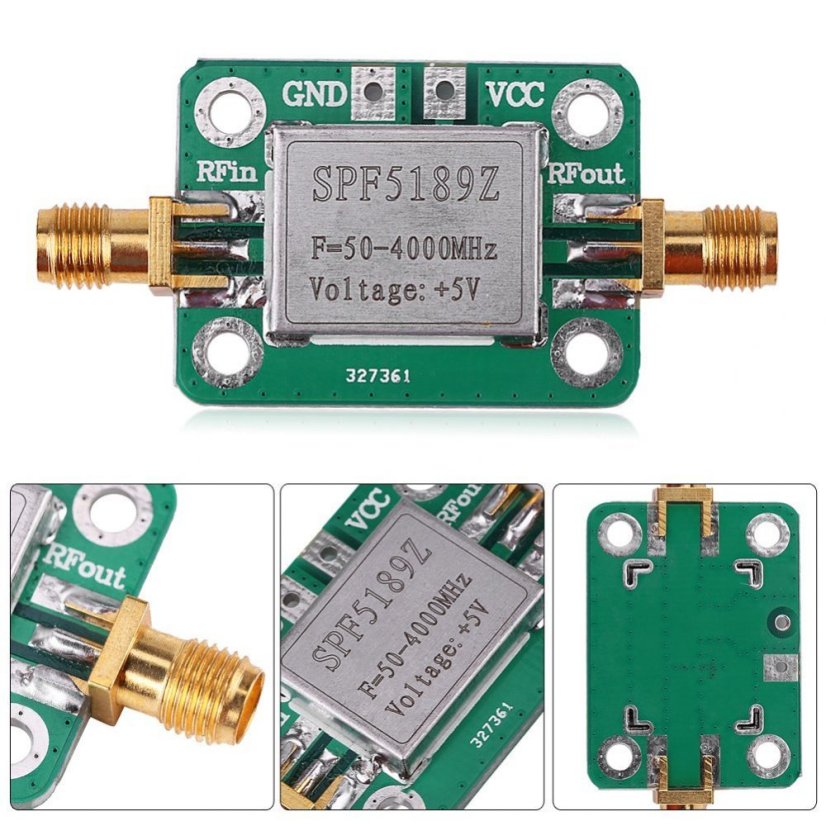

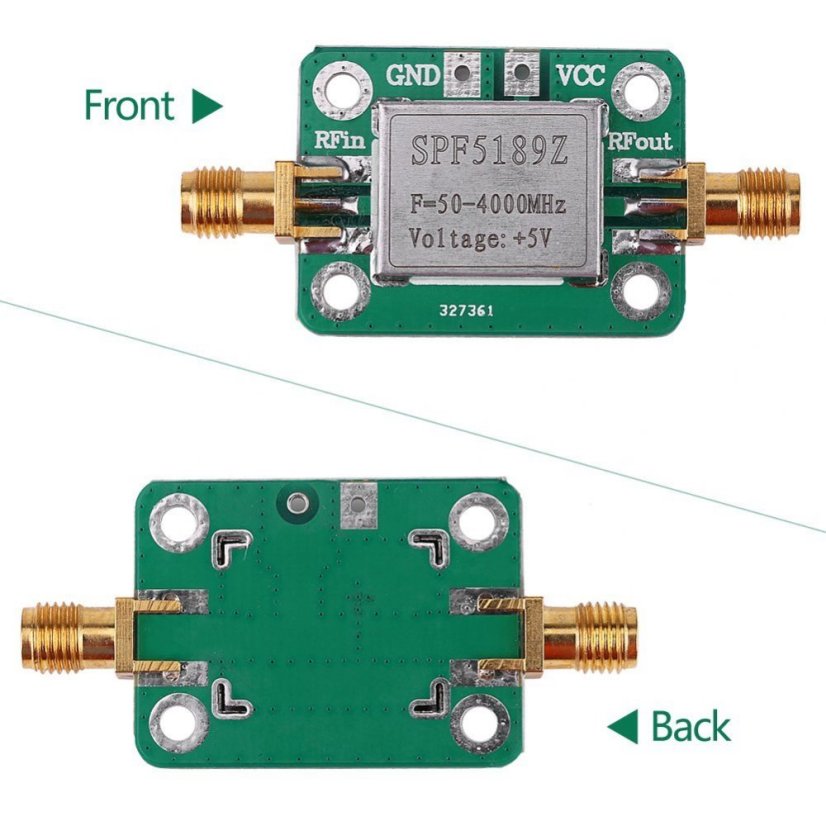

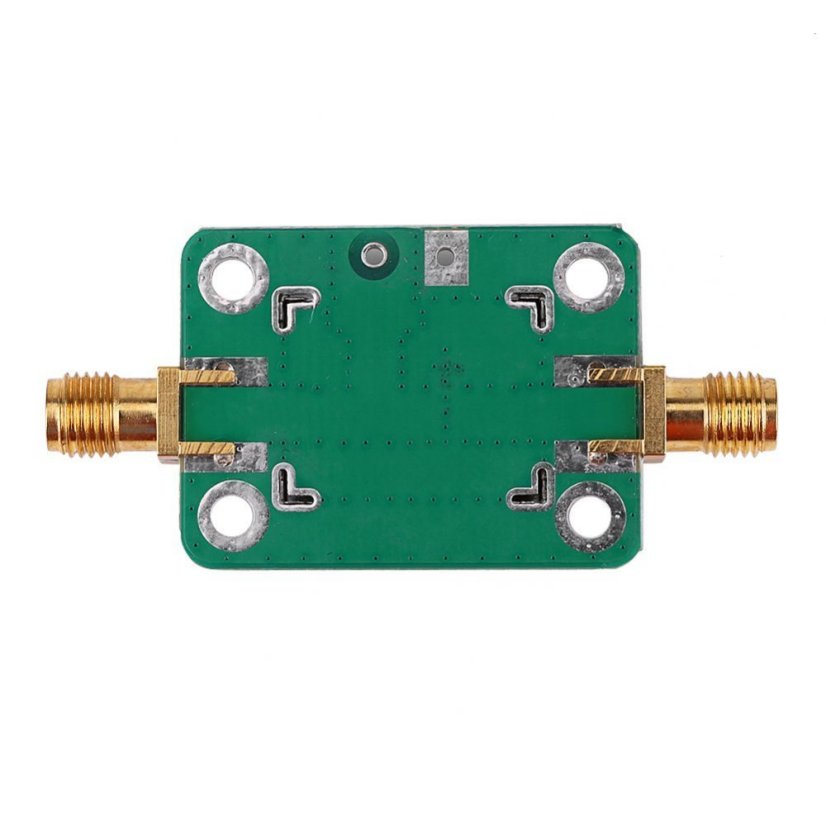

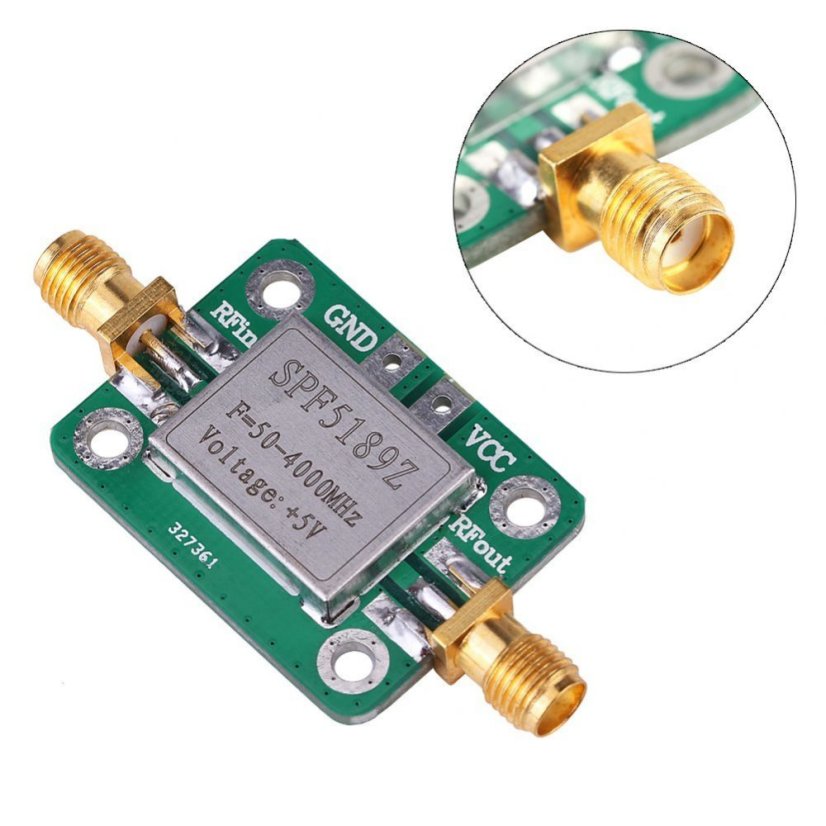

SPF5189 Zesilovač signálu RF 50-4000MHz LNA Deska HF VHF/UHF Ham Radio

SPF5189 Zesilovač signálu RF 50-4000MHz LNA Deska HF VHF/UHF Ham Radio

SPF5189Z od společnosti Qorvo je vysokovýkonný pHEMT MMIC LNA, navržený pro provoz v rozsahu od 50MHz do 4000MHz. Aktivní bias síť na čipu poskytuje stabilní proud při variacích teploty a prahového napětí. SPF5189Z nabízí ultranízkou šumovou hodnotu a vysokou linearitu v konfiguračním zisku. Jednoduchá jednozdrojová funkce a integrované přizpůsobovací sítě usnadňují implementaci. Vysoké maximální vstupní napájení ho činí ideálním pro přijímače s širokým dynamickým rozsahem.

Specifikace:

• Model: SPF5189
• Založen na: Qorvo SPF5189Z
• Pracovní frekvence: 50-4000MHz
• Ultranízká šumová hodnota = 0.60dB při 900MHz
• Zisk = 18.7dB při 900MHz
• Vysoká linearita: OIP3 = 39.5dBm při 1960MHz
• P1dB = 22.7dBm při 1960MHz
• Jednoduchý zdroj napájení: 5V při IDQ = 90mA
• Flexibilní možnosti biasování: 3V až 5V nastavitelného proudu
• Napájení: 5V DC

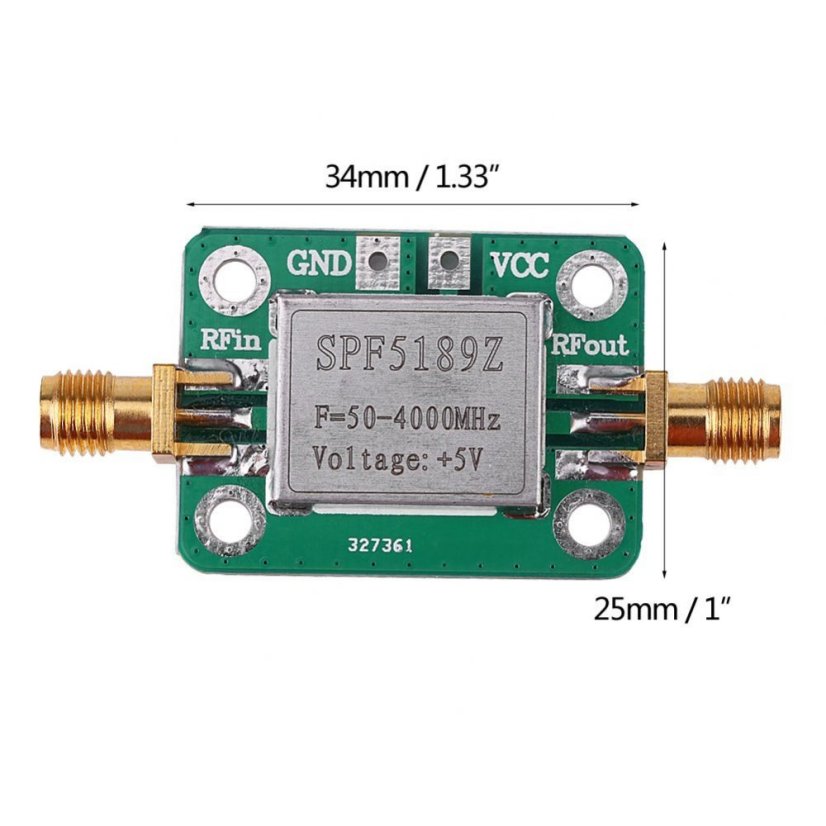

• Rozměry: 34 x 35mm

Datový list: https://www.qorvo.com/products/p/SPF5189Z

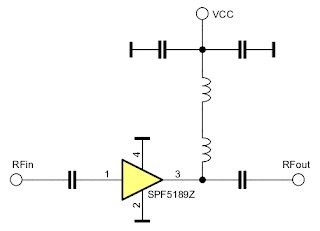

Referenční schéma:

Balení zahrnuje:

1 x SPF5189 LNA deska
