SSPL85 RF Power Splitter 2.4-8.5GHz SMA

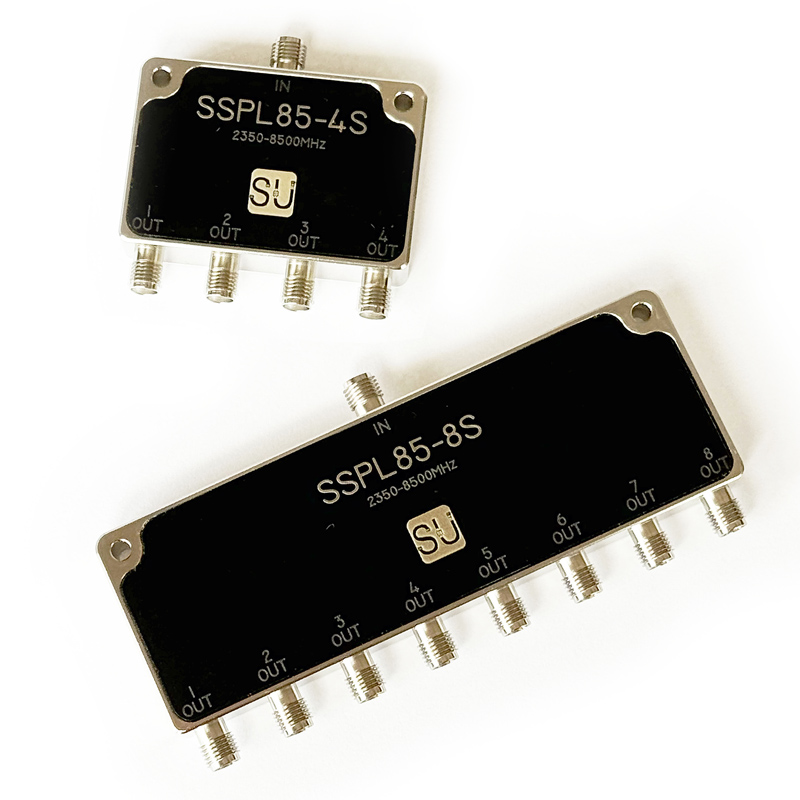

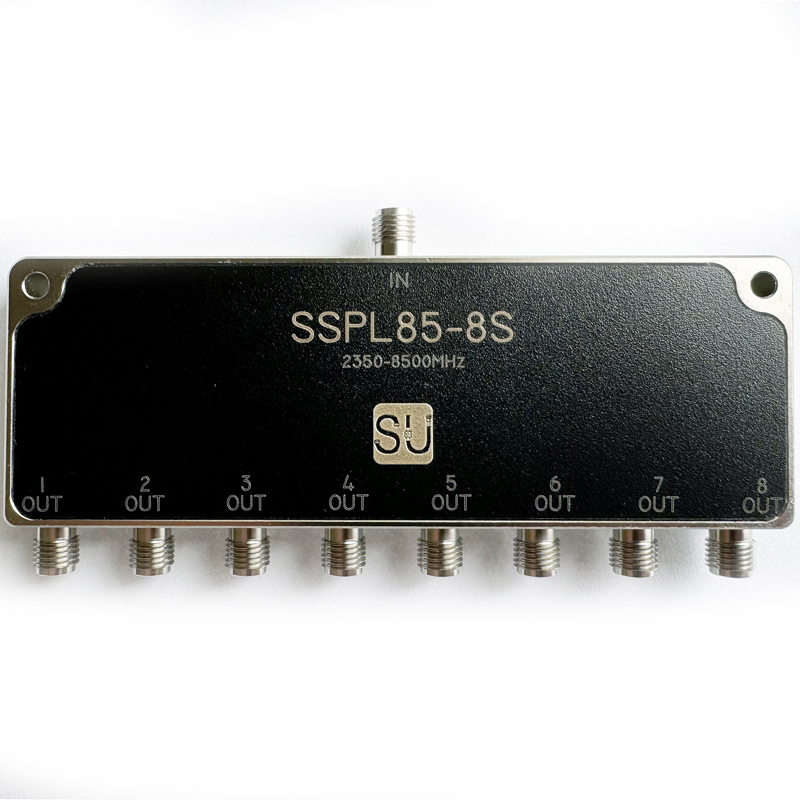

SSPL85-4S (4-cestný) a SSPL85-8S (8-cestný) jsou vysoce výkonné RF výkonové děliče/kombinátory pracující v širokém frekvenčním rozsahu. Nabízejí vynikající amplitudovou rovnováhu, nízké ztráty vložení, vysokou izolaci a dobrý návratový útlum. Jsou ideální pro distribuci signálu v komunikačních systémech, testovacích zařízeních a anténních polích. Moduly mají SMA konektory a robustní konstrukci pro spolehlivý RF výkon.

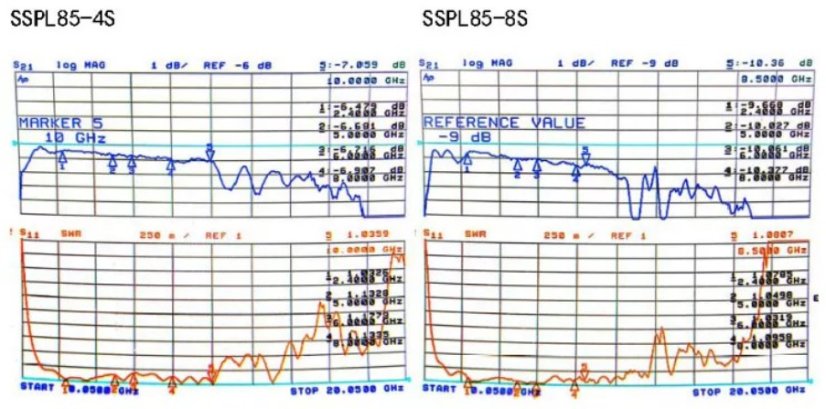

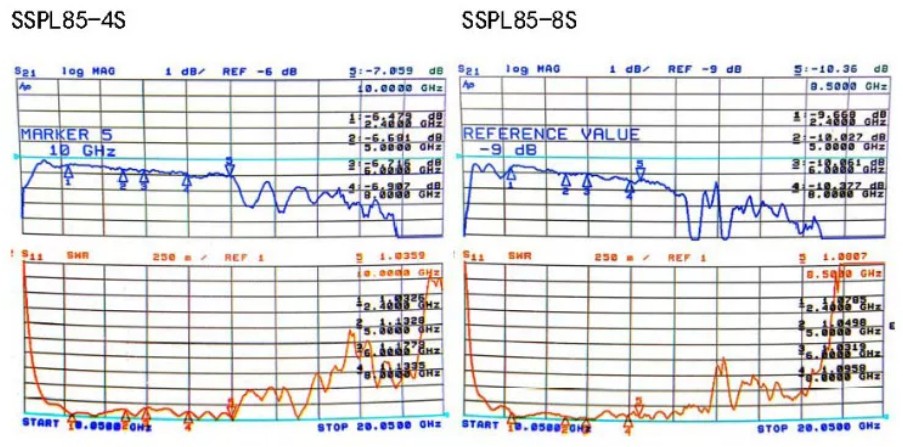

Test charts
Hlavní technické specifikace
- Frekvenční rozsah: 2400–8500 MHz (SSPL85-4S rozšiřitelný až na 10 GHz)
- Vložené ztráty:
- 4-cestný: ≤6 dB ±1 dB (typicky <1,2 dB @ 8500–10 GHz)
- 8-cestný: ≤9 dB ±1,5 dB
- Návratová ztráta na vstupu: ≤ -15 dB
- VSWR na výstupu: ≤ 1,2 : 1
- Výkonová odolnost: Dopředný 30 W (prům.), 100 W (špičkový); Zpětný 2 W (prům.), 30 W (špičkový)
- Jmenovitá impedance: 50 Ohm
- Fázová nevyváženost: ±2°
- Izolace: ≤ -20 dB (SSPL85-4S dosahuje <-16 dB @ 8500–10 GHz)
- Provozní teplota: -20°C až +115°C
- Konektory: SMA female

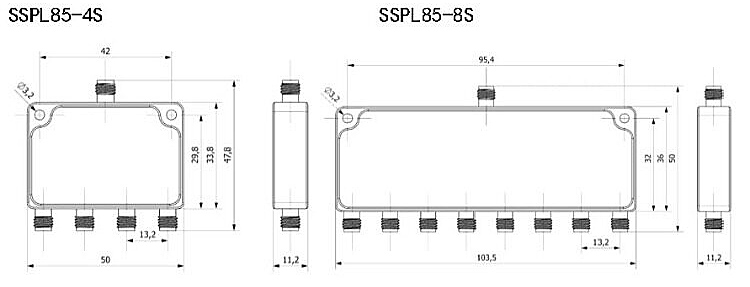

- Rozměry:
- SSPL85-4S: cca 50 × 47,8 × 13,2 mm
- SSPL85-8S: cca 103,5 × 28,8 × 13,2 mm
Aplikace: Distribuce RF signálu, základnové stanice, testovací pracoviště, kombinace antén a širokopásmové komunikační systémy.
